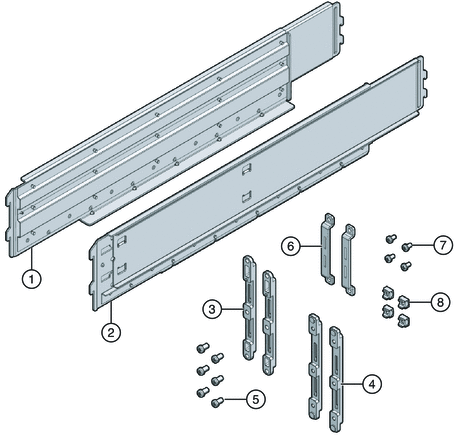

1, 2

Glissières de tablette gauche (1) et droite (2)

Une fois les bras de montage avant et arrière montés sur le rack, les glissières de tablette viennent se mettre en place. Les ergots sur les glissières s'accrochent sur les fentes des bras.

Les glissières de tablette se règlent à la profondeur du rack.

Il ne s'agit pas de glissières. Le montage du serveur dans le châssis immobilise celui-ci.

3, 4

Bras de montage frontal (2 paires)

Ils se fixent au rack et supportent les glissières de tablette.

Il existe deux types de bras de montage frontaux : pour les racks à ouvertures rondes (3) et pour les racks à ouvertures carrées (4). Utilisez le type qui correspond à votre rack.

5 et 7

Assortiment de vis M6 et 10-32

Oracle propose des vis supplémentaires pour prendre en charge différentes configurations. Le matériel non utilisé peut être rangé ou recyclé lorsque vous avez terminé l'installation.

6

Bras de montage arrière (1 paire)

Ils se fixent au rack et soutiennent les glissières de tablette.

8

Écrous de cage M6

Permettent d'adapter le bras de montage arrière à l'arrière des racks à ouverture carrée.
