Le domaine SAS-2 du châssis interne est géré par le CMM. Le CMM détecte les périphériques SAS (tels que les NEM, REM et modules de stockage) qui sont connectés au midplane du châssis et leur permet d'accéder au domaine SAS-2 comme suit :
Afin d'établir le domaine SAS-2, le châssis doit avoir au moins un module NEM SAS-2 et aucun module NEM SAS-1.
Seuls les périphériques SAS-2 pris en charge (tels que les modules REM SAS-2 et les modules de stockage M2) sont autorisés à y accéder.
Les périphériques SAS-1, notamment les modules REM SAS-1 sur un module de disque Sun Blade 6000 (un périphérique SAS-1) ne peuvent pas y accéder. Cependant, un module serveur avec un REM SAS-1 peut toujours accéder à ses propres disques internes, aux PEM (PCIe ExpressModule) de son châssis et peut également accéder à la partie réseau du module NEM SAS-2.
Remarque - L'interface ILOM du CMM refusera l'accès des périphériques SAS-1 au domaine SAS-2 du châssis. Cependant, l'interface ILOM du CMM ne gère pas les périphériques SAS-1.
Le CMM avec le module NEM SAS-2 détermine si un périphérique SAS est autorisé à accéder au domaine SAS-2. Un module NEM SAS-2 a deux composants : le composant SAS et le composant réseau.
L'illustration suivante montre comment l'accès est accordé à différents composants du châssis. Notez que les périphériques SAS-1 ne sont pas autorisés à accéder au domaine SAS-2.
Remarque - Dans l'exemple ci-dessous, une lame de disque SAS-1 ne serait pas accessible aux modules serveur du châssis.

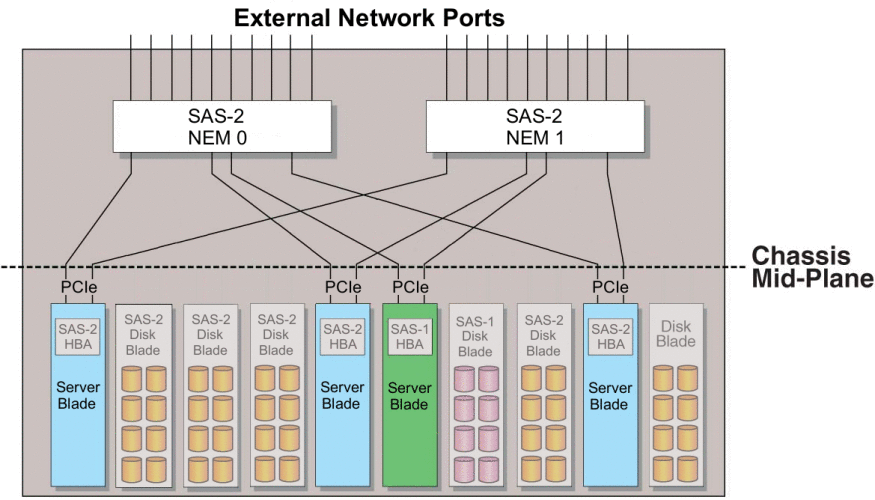

Bien que les périphériques SAS-1 ne puissent pas participer au domaine SAS-2, la partie réseau n'est pas affectée. Un module serveur avec des périphériques SAS-1 peut toujours accéder à un composant réseau du module NEM SAS-2, comme représenté dans l'illustration suivante.
