저장소 모듈이 호스트에서 액세스할 수 없게 되고 ILOM /CH/BLx/fault_state가 "Faulted"로 표시됨

저장소 모듈이 호스트에서 액세스할 수 없게 되고 오류 발생 조건을 표시하는 경우(저장소 모듈의 전면 패널에 있는 모듈 오류 LED가 켜지거나 CMM ILOM에 오류 상태가 표시됨) 저장소 모듈의 전원 또는 SAS 확장기 상태에 문제가 있을 수 있습니다.

화면 표시 예:

• 저장소 모듈의 전면 패널에 있는 주황색 오류 LED가 켜집니다.

• CMM ILOM에서 저장소 모듈을 “faulted” 상태로 표시합니다.

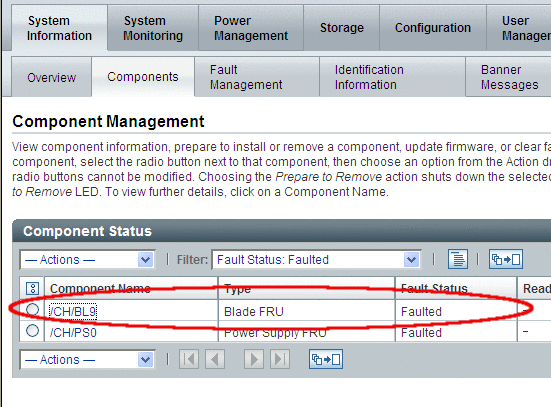

다음 표에서는 저장소 모듈이 오류 상태인 경우에 표시되는 웹 인터페이스 및 CLI 화면의 예를 보여 줍니다.

CMM ILOM 저장소 모듈에서 오류가 발생한 경우 웹 인터페이스 CMM->System Information->Components CLI -> show /CH/BL2 Targets: MB HDD0 HDD1 HDD2 HDD3 HDD4 HDD5 HDD6 HDD7 FMOD0 FMOD1 PRSNT STATE ERR OK SERVICE OK2RM LOCATE Properties: type = Blade ipmi_name = BL7 fru_name = SUN BLADE STORAGE MODULE M2 fru_part_number = 511-1365-02 fru_serial_number = 00000000 fru_extra_1 = SAS0 5.3.5.0, SAS1 5.3.5.0 --> fault_state = Faulted load_uri = (none) clear_fault_action = (none) power_state = On Commands: cd load reset set show

확인할 사항:

• 저장소 모듈의 전원이 꺼졌는지 확인합니다. 이는 저장소 모듈의 전면 패널 LED를 보거나, 저장소 모듈 구성 요소가 ILOM에 나열되어 있는지를 보거나, ILOM CLI에서 CH/BL x/OK 명령을 사용하여 확인할 수 있습니다. 예를 들어 위 표의 ILOM CLI 예에서 HDD 및 FMod가 나열되면 저장소 모듈의 전원이 켜진 것입니다.

• 저장소 모듈의 전원이 켜진 경우 오류 상태가 확장기와 관련이 있는지 확인합니다. 이는 오류 자체를 보고 확인할 수 있습니다. CMM ILOM CLI에서 다음 명령을 입력합니다.

  1. 관리자 권한으로 CMM에 로그인합니다.

  2. 다음 명령을 입력합니다.

     -> cd /CMM/faultmgmt

  3. 다음 명령을 입력하여 오류가 발생한 대상 장치를 찾습니다.

     -> ls

     다음과 같은 출력이 표시될 수 있습니다.

      /CMM/faultmgmt
         Targets:
             shell
             0 (/CH/BL2)

         Properties:

         Commands:
             cd
             show

  4. 다음 명령을 입력하여 기록된 오류를 표시합니다.

     -> show /CMM/faultmgmt/0/faults

     여기서 0은 오류가 발생한 대상 장치이고, faults는 기록된 오류가 있는 디렉토리입니다.

     찾을 대상:

      /CMM/faultmgmt/0/faults
         Targets:
             0 (fault.chassis.sas.comm.fail)

         Properties:

         Commands:
             cd
             show

수행할 작업:

• 저장소 모듈의 전원이 꺼진 경우 하드웨어 장애 또는 과열 상태가 발생했을 수 있습니다. 섀시가 제대로 냉각되고 있는지(에이컨이 작동하고 디스크 및 섀시 슬롯 필러가 모두 올바른 위치에 있는지) 확인하고 모든 냉각 조건을 복구한 후 블레이드를 다시 삽입합니다. 저장소 모듈을 섀시에 삽입한 후에 전원이 다시 켜지지 않으면 Oracle 서비스에 문의하십시오.

• 저장소 모듈의 전원이 계속 켜져 있는 경우 다음과 같이 CMM ILOM을 사용하여 저장소 모듈의 "재설정"을 수행합니다.

  1. 관리자 권한으로 CMM에 로그인합니다.

  2. 다음 명령을 입력합니다.

     -> cd /CH/BLx

     여기서 x는 저장소 모듈의 블레이드 슬롯 번호입니다.

  3. 다음 명령을 입력합니다.

     -> reset

  4. 최소 2분간 기다렸다가 저장소 모듈의 상태를 확인합니다.

     -> show /CH/BLx/STATE

     다음과 같은 출력이 표시될 수 있습니다.

      /CH/BL2/STATE
         Targets:

         Properties:
             type = Module
             ipmi_name = BL2/STATE
             class = Discrete Sensor
     --> value = Running
             alarm_status = cleared

         Commands:
             cd
             show

  5. 재설정한 후 STATE 센서가 “Running”으로 변경되지 않은 경우 저장소 모듈을 제거했다가 동일한 섀시 슬롯에 다시 삽입합니다. 그래도 저장소 모듈의 STATE가 “Running”으로 변경되지 않으면 Oracle 서비스에 문의하십시오.

• 재설정한 후 STATE 센서가 “Running”으로 다시 전환되었지만 저장소 모듈이 여전히 응답하지 않는 경우 CMM에서 저장소 모듈의 SAS 확장기 상태를 해석하는 방식에 여전히 문제가 있는 것일 수 있습니다. 이 경우 다음 CLI 명령을 실행하여 오류를 해결합니다.

  1. 관리자 권한으로 CMM에 로그인합니다.

  2. 다음 명령을 입력합니다.

     -> cd /CH/BLx

     여기서 x는 저장소 모듈의 블레이드 슬롯 번호입니다.

  3. 다음 명령을 입력합니다.

     -> set clear_fault_state=true

  4. CMM 재설정을 수행합니다.

     -> cd /CMM

  5. 다음 명령을 입력합니다.

     -> reset

     이제 상태가 복원되어야 합니다.
