Oracle ASM de única instancia con grupos de discos separados en una zona no global

Esta sección proporciona información sobre los requisitos de dependencia de Oracle ASM de única instancia con bases de datos Oracle y grupos de discos Oracle ASM de única instancia en zonas no globales. Hay dos diagramas, el segundo es la continuación del primero.

El siguiente diagrama representa una única instancia de Oracle ASM que brinda servicio a dos bases de datos Oracle de instancia única DB1 y DB2 que se ejecutan dentro de una zona no global ZoneA en Node1. La base de datos DB1 utiliza de manera exclusiva un grupo de discos Oracle ASM DG1 y la base de datos DB2 utiliza de manera exclusiva un grupo de discos Oracle ASM DG2.

En la parte superior del diagrama, se muestran las relaciones de las instancias de base de datos Oracle con las instancias de Oracle ASM en cluster de Node1 y Node2. Oracle ASM de instancia única gestiona dos grupos de discos de discos DG1 y DG2 en Node1. La parte inferior del diagrama representa los grupos de recursos existentes de Oracle Solaris Cluster y los recursos para conmutar por error de manera independiente DB1, DG1 o DB2, DG2 a ZoneA en Node2.

En el diagrama con puntos, se representan los recursos existentes de HA para Oracle con los nuevos recursos de Oracle ASM. Dentro de los nodos, se representan con flechas las nuevas dependencias entre los recursos de HA para Oracle y los recursos de Oracle ASM de única instancia.

Figura C-6 Oracle ASM de única instancia con grupos de discos separados en una zona no global [1]

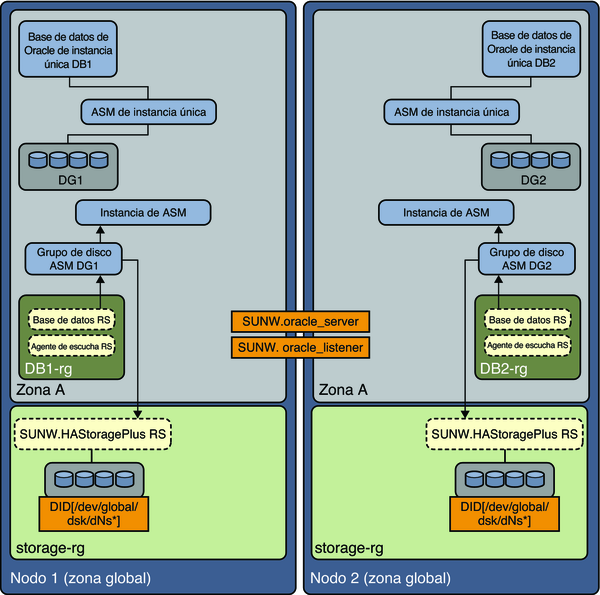

El siguiente diagrama es una continuación del diagrama anterior. En este diagrama, la base de datos Oracle de única instancia DB2 que usa el grupo de discos DG2 de forma exclusiva se ejecuta en Node2 después de una conmutación por error del grupo de recursos DB2–rg a Node2. En la parte superior del diagrama, en la zona no global, se muestran las relaciones de las instancias de la base de datos Oracle con las instancias de Oracle ASM de única instancia en Node1 y Node2. El grupo de discos Oracle ASM DG2 ahora recibe servicio de Oracle ASM de única instancia en ZoneA en Node2, mientras que el grupo de discos de Oracle ASM DG1 recibe servicio por Oracle ASM de única instancia en ZoneA en Node1.

La parte inferior del diagrama representa los grupos de recursos existentes de Oracle Solaris Cluster y los recursos para conmutar por error de manera independiente DB1, DG1 o DB2, DG2 a ZoneA en Node2.

Figura C-7 Oracle ASM de única instancia con grupos de discos separados en una zona no global [2]
