Cómo retirar componentes para reducir el peso

Este procedimiento describe cómo retirar los componentes del servidor para levantarlo entre dos personas en el bastidor. Si va a utilizar un dispositivo de elevación mecánico, no es necesario realizar este procedimiento.

Antes de empezar


Precaución

Precaución - Las placas de circuitos y las unidades de disco duro contienen componentes electrónicos extremadamente sensibles a la electricidad estática. Las cantidades normales de electricidad estática que se desprenden de la ropa o del entorno de trabajo pueden destruir los componentes situados en estos dispositivos. No toque los componentes sin tomar las precauciones antiestáticas necesarias, particularmente en los bordes del conector. Para obtener más información, consulte Antistatic Precautions and Procedures de Sun Fire X4800 M2 Server Service Manual.



Nota - Este procedimiento da por hecho que el servidor está apagado y que todos los cables están desconectados.


  1. Marque todos los módulos CPU con su número de ranura.

    Precaución

    Precaución - Para evitar un error del sistema, debe volver a colocar los módulos CPU en su posición original. Marque las posiciones de las ranuras de los módulos CPU con cuidado antes de retirarlas del chasis.


  2. Retire los módulos CPU de la parte frontal del chasis.

    El chasis contiene cuatro ranuras de módulos CPU; cada una debe tener un módulo CPU o un panel de relleno.


    Nota - Como son muy ligeros, no es necesario retirar los paneles de relleno.

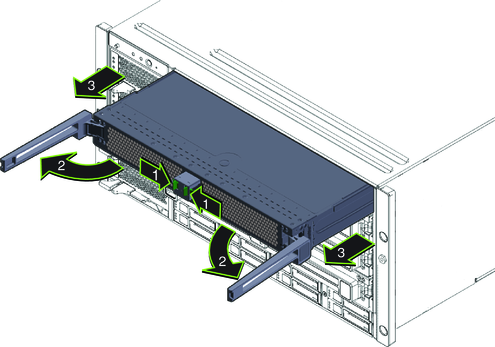

    image:Imagen de los módulos CPU y del panel frontal

    En cada módulo de CPU:

    1. Apriete las pestañas verdes para soltar los expulsores (1).
    2. Saque ambos expulsores para soltar el módulo (2).

      Precaución

      Precaución - Cuando el módulo esté parcialmente fuera del chasis, cierre los expulsores y agarre el módulo. No coja el módulo por los expulsores.


    3. Deslice suavemente el módulo hacia delante hasta que salga del chasis (3).

      Precaución

      Precaución - El módulo de CPU es pesado. Utilice ambas manos.


    4. Cierre los expulsores del módulo CPU.
    5. Ponga el módulo CPU sobre una alfombra antiestática.
  3. Retire las cuatro fuentes de alimentación de la parte frontal del chasis.
    1. Apriete el tirador para soltar la palanca (1).
    2. Tire de la palanca para soltar la fuente de alimentación (2).
    3. Saque la fuente de alimentación del chasis (3).

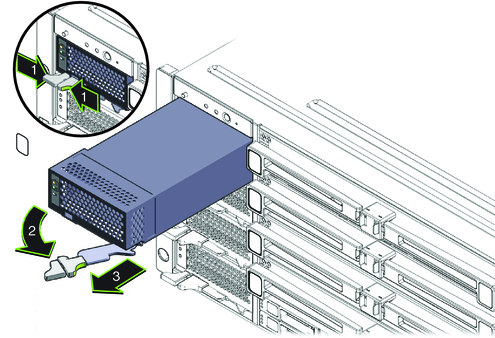

    image:Extracción de la fuente de alimentación
  4. Retire los módulos express PCIe de la parte trasera del chasis.

    Los compartimentos superiores se pueden utilizar para colocar las manos mientras se mueve el chasis.


    Precaución

    Precaución - No inserte horquillas de un dispositivo de elevación en estos compartimentos abiertos, ya que causaría daños graves e irreparables.

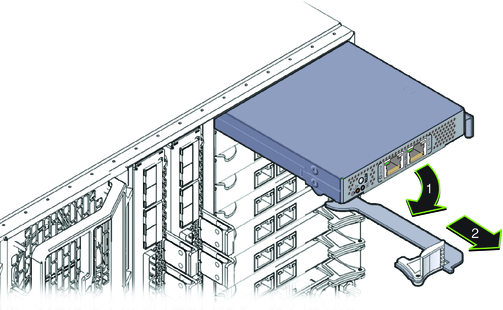

    image:Imagen de EM PCIe y del panel frontal
    1. Marque todas las tarjetas de EM PCIe con la posición de ranura correspondiente.

      Precaución

      Precaución - Para evitar un error del sistema, debe volver a colocar las tarjetas de EM PCIe en su posición original. Marque la posición de las ranuras de EM PCIe con cuidado antes de retirarlas del chasis.


    2. Gire la palanca para soltar el módulo (1).
    3. Saque el módulo del chasis (2).
  5. Retire el módulo de ventilador de la esquina superior derecha (FM2) si es necesario.

    Apriete la pinza (1) para soltar el módulo del ventilador (2) y, a continuación, sáquelo del chasis (3).

    Puede utilizar la ranura como apoyo al mover el chasis.


    Precaución

    Precaución - No inserte horquillas de un dispositivo de elevación en este compartimento abierto, porque causaría daños graves e irreparables.

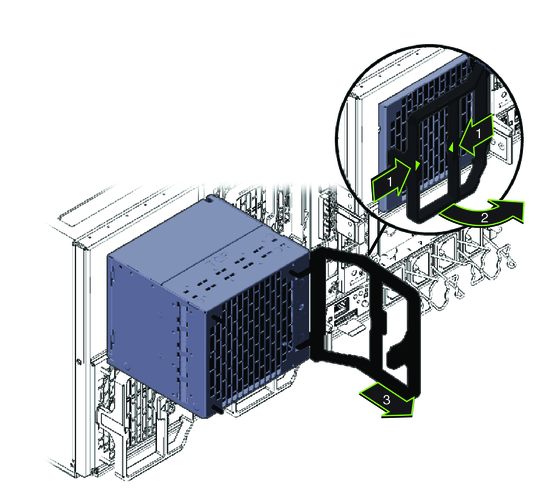

    image:Extracción del módulo de ventilador
