Configuración de IPMP en un entorno Logical Domains

El software Oracle VM Server for SPARC es compatible con múltiples rutas de redes IP (IPMP) con dispositivos de red virtual. Cuando se configura un grupo IPMP con dispositivos de red virtual, configure el grupo para que use detección basada en vínculos. Si usa versiones anteriores del programa de Oracle VM Server for SPARC (Logical Domains), sólo puede configurar la detección basada en sondas con dispositivos de red virtual.

Configuración de dispositivos de red virtual en un grupo IPMP en un dominio

En el diagrama siguiente se muestran dos redes virtuales (vnet0 y vnet1) conectadas a instancias de conmutador virtual separadas (vsw0 y vsw1) en el dominio de servicio que, a su vez, utiliza dos interfaces físicas diferentes. Las interfaces físicas son nxge0 y nxge1 en Oracle Solaris 10 y net0 y net1 en Oracle Solaris 11. En el diagrama se muestran los nombres de interfaces físicas de Oracle Solaris 10. Si se produce un error de enlace físico en el dominio de servicio, el dispositivo de conmutador virtual que está enlazado a ese dispositivo físico detecta el error de enlace. Entonces, el dispositivo de conmutador virtual propaga el fallo al dispositivo de red virtual correspondiente que está enlazado con este conmutador virtual. El dispositivo de red virtual envía una notificación de este evento en el vínculo a la capa IP en el invitado LDom_A, que provoca una conmutación por error en el otro dispositivo de red virtual en el grupo IPMP.

Figura 8-7 Dos redes virtuales conectadas a instancias de conmutador virtual separadas

image:El diagrama muestra dos redes virtuales conectadas a dos instancias de conmutadores virtuales separadas tal y como se describe en el texto.

Nota - La Figura 8-7 muestra la configuración en un sistema Oracle Solaris 10. Para un sistema Oracle Solaris 11, solamente cambian los nombres de interfaz para utilizar los nombres genéricos, como net0 y net1 para nxge0 y nxge1, respectivamente.


Puede conseguirse una mayor fiabilidad en el dominio lógico conectando cada dispositivo de red virtual (vnet0 y vnet1) a instancias de conmutador virtual en diferentes dominios de servicio (como se muestra en el siguiente diagrama). En este caso, además del fallo de la red física, LDom_A puede detectar un fallo en la red virtual y accionar una conmutación por error después de un bloqueo o un paro del dominio de servicio.

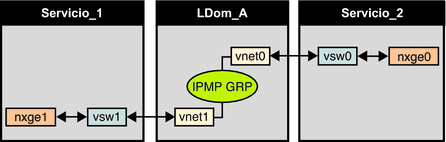

Figura 8-8 Cada dispositivo de red virtual conectado a diferentes dominios de servicio

image:El diagrama muestra como cada dispositivo de red virtual está conectado a un dominio de servicio diferente tal y como se describe en el texto.

Nota - La Figura 8-8 muestra la configuración de un sistema Oracle Solaris 10. Para un sistema Oracle Solaris 11, solamente cambian los nombres de interfaz para utilizar los nombres genéricos, como net0 y net1 para nxge0 y nxge1, respectivamente.


Para obtener más información, consulte la Guide d’administration système : services IP de Oracle Solaris 10 o la Administration d’Oracle Solaris : Services IP de Oracle Solaris 11.

Configuración y uso de IPMP en el dominio de servicio

La IPMP puede configurarse en el dominio de servicio configurando las interfaces del conmutador virtual en un grupo. El siguiente diagrama muestra dos instancias de conmutador virtual (vsw0 y vsw1) que están enlazadas a dos dispositivos físicos diferentes. Las dos interfaces de conmutador virtual se pueden crear y configurar en un grupo IPMP. En caso de fallo de vínculo físico, el dispositivo de conmutador virtual que está enlazado con ese dispositivo físico detecta el fallo del vínculo. Entonces, el dispositivo de conmutador virtual envía una notificación de este evento de enlace a la capa de IP en el dominio de servicio, que provoca una conmutación por error en el otro dispositivo de conmutador virtual en el grupo IPMP. Las dos interfaces físicas son nxge0 y nxge1 en Oracle Solaris 10 y net0 y net1 en Oracle Solaris 11. El siguiente diagrama muestra los nombres de interfaz física de Oracle Solaris 10.

Figura 8-9 Dos interfaces de conmutador virtual configuradas como parte de un grupo IPMP

image:El diagrama muestra cómo dos interfaces de conmutador virtual se configuran como parte de un grupo IPMP tal y como se describe en el texto.

Nota - La Figura 8-9 muestra la configuración en un sistema Oracle Solaris 10. Para un sistema Oracle Solaris 11, solamente cambian los nombres de interfaz para utilizar los nombres genéricos, como net0 y net1 para nxge0 y nxge1, respectivamente.


Uso de IPMP basado en vínculos en funciones de redes virtuales de Logical Domains

Los dispositivos de red virtual y de conmutador virtual admiten actualizaciones de estado del vínculo en la pila de red. De manera predeterminada, un dispositivo de red virtual informa del estado del vínculo virtual (el LDC al conmutador virtual). Esta configuración está activada de manera predeterminada y no es necesario que realice ningún paso de configuración adicional.

A veces puede ser necesario detectar cambios de estado del vínculo de red física. Por ejemplo, si se ha asignado un conmutador virtual a un dispositivo físico, incluso si el vínculo del dispositivo de red virtual está funcionando, el vínculo de la red física desde el dominio de servicio a la red externa puede estar apagado. En este caso, puede ser necesario obtener e informar del estado de vínculo físico al dispositivo de red virtual y la pila.

La opción linkprop=phys-state puede usarse para configurar el estado del vínculo físico para los dispositivos de red virtual como dispositivos de redes virtuales. Cuando esta opción está habilitada, el dispositivo virtual (red virtual o conmutador virtual) indica el estado de vínculo basado en el estado del vínculo físico mientras se crea como una interfaz en el dominio. Puede usar los comandos de administración de red estándar de Oracle Solaris como dladm y ifconfig para comprobar el estado del vínculo. Además, el estado del vínculo también se registra en el archivo /var/adm/messages.

Para Oracle Solaris 10, consulte las páginas del comando man dladm(1M) y ifconfig(1M). Para Oracle Solaris 11, consulte las páginas del comando man dladm(1M), ipadm(1M) y ipmpstat(1M).


Nota - Puede ejecutar ambos controladores, el de link-state-unaware y link-state-aware vnet y vsw de manera simultánea en un sistema Logical Domains. En cualquier caso, si intenta configurar un IPMP basado en vínculos, debe instalar el controlador preparado para el estado de vínculo. Si desea habilitar las actualizaciones de estado de vínculo físico, actualice ambos controladores vnet y vsw al Sistema operativo Oracle Solaris 10 8/11 y ejecute como mínimo la versión 1.3 del Logical Domains Manager.


Cómo configurar actualizaciones de estado de enlace físico

Este procedimiento muestra como habilitar las actualizaciones de estado del vínculo físico para los dispositivos de redes virtuales.

Puede habilitar las actualizaciones del estado del vínculo físico para el dispositivo de conmutador virtual siguiendo unos pasos parecidos y especificando la opción linkprop=phys-state en los comandos ldm add-vsw y ldm set-vsw.


Nota - Necesitará usar la opción linkprop=phys-state sólo si el dispositivo de conmutador virtual se crea como una interfaz. Si se especifica linkprop=phys-state y el vínculo físico está apagado, el dispositivo de red virtual indica su estado como apagado, incluso si la conexión del conmutador virtual está encendida. Esta situación se produce porque el SO Oracle Solaris actualmente no ofrece interfaces para indicar dos estados de vínculo distintos, como estado de vínculo virtual y estado de vínculo físico.


  1. Conviértase en administrador o superusuario, o asuma un rol equivalente.

    Para obtener información sobre Oracle Solaris 10, consulte Configuration de RBAC (liste des tâches) de Guide d’administration système : services de sécurité. Para obtener información sobre Oracle Solaris 11, consulte la Parte III, Rôles, profils de droits et privilèges de Administration d’Oracle Solaris : services de sécurité.

  2. Habilite las actualizaciones de estado de vínculo físico para el dispositivo virtual.

    Puede habilitar las actualizaciones del estado de vínculo físico para un dispositivo de red virtual de las siguientes maneras:

    • Cree un dispositivo de red virtual especificando linkprop=phys-state cuando se ejecuta el comando ldm add-vnet.

      Si se especifica la opción linkprop=phys-state se configura el dispositivo de red virtual para que obtenga las actualizaciones del estado de vínculo físico y las agregue al informe de la pila.


      Nota - Si se especifica linkprop=phys-state y el vínculo físico está apagado (incluso si la conexión al conmutador virtual está encendida), el dispositivo de red virtual indica como estado de vínculo apagado. Esta situación se produce porque el SO Oracle Solaris actualmente no ofrece interfaces para indicar dos estados de vínculo distintos, como estado de vínculo virtual y estado de vínculo físico.


      # ldm add-vnet linkprop=phys-state if-name vswitch-name ldom

      El siguiente ejemplo habilita las actualizaciones de vínculo físico para vnet0 conectado a primary-vsw0 en el dominio lógico ldom1:

      # ldm add-vnet linkprop=phys-state vnet0 primary-vsw0 ldom1
    • Modifique un dispositivo de red virtual especificando linkprop=phys-state cuando se ejecuta el comando ldm set-vnet.

      # ldm set-vnet linkprop=phys-state if-name ldom

      El siguiente ejemplo habilita las actualizaciones de estado de vínculo físico para vnet0 en el dominio lógico ldom1:

      # ldm set-vnet linkprop=phys-state vnet0 ldom1

    Para inhabilitar las actualizaciones de estado de vínculo físico, especifique linkprop= ejecutando el comando ldm set-vnet.

    El siguiente ejemplo inhabilita las actualizaciones de estado de vínculo físico para vnet0 en el dominio lógico ldom1:

    # ldm set-vnet linkprop= vnet0 ldom1

Ejemplo 8-1 Configuración de IPMP basado en enlace

En el siguiente ejemplo se muestra cómo configurar un IPMP basado en enlace con y sin activar las actualizaciones de estado de enlace físico:

Configuración y uso de IPMP en versiones anteriores a Logical Domains 1.3

En las versiones de Logical Domains anteriores a la 1.3, el conmutador virtual y los dispositivos de red virtual no podían realizar la detección de fallos de vínculo. En estas versiones, la detección de fallos de red y recuperación puede configurarse usando un IPMP basado en sonda.

Configuración de IPMP en el dominio invitado

Los dispositivos de red virtual en un dominio invitado se pueden configurar en un grupo IPMP como se muestra en la Figura 8-7 y la Figura 8-8. La única diferente es que la detección de fallos basada en sonda se usa configurando direcciones de prueba en los dispositivos de red virtual. Consulte Guide d’administration système : services IP para más información sobre la configuración de los IPMP basados en sondas.

Configuración de IPMP en el dominio de servicio

En versiones de Logical Domains anteriores a la 1.3, el dispositivo de conmutador virtual no podía detectan el fallo del vínculo físico. En estos casos, la detección y recuperación de fallos de red puede configurarse fijando las opciones de las interfaces físicas en el dominio de servicio en un grupo IPMP. Para ello, configure el conmutador virtual en el dominio de servicio sin asignar un dispositivo de red física a él. Esto es, no especifique un valor para la propiedad net-dev (net-dev=) mientras usa el comando ldm add-vswitch para crear el conmutador virtual. Cree la interfaz de conmutador virtual en el dominio de servicio y configure el dominio de servicio para que actúe como enrutador de IP. Consulte la Guide d’administration système : services IP de Oracle Solaris 10 para obtener más información sobre la configuración de enrutamiento IP.

Una vez configurado, el conmutador virtual envía todos los paquetes originales de las redes virtuales (y con destino a un equipo externo) a su capa de IP, en vez de mandar los paquetes directamente por el dispositivo físico. En caso de un fallo de interfaz física, la capa IP detecta el fallo y reconfigura la ruta automáticamente de los paquetes a través de la interfaz secundaria.

Dado que las interfaces físicas son configuradas directamente en un grupo IPMP, el grupo puede configurarse para una detección basada en vínculos o en sondas. El siguiente diagrama muestra dos interfaces de red (nxge0 y nxge1) configuradas como parte de un grupo IPMP. La instancia de conmutador virtual (vsw0) se ha creado como dispositivo de red para enviar paquetes a su capa IP.

Figura 8-10 Dos interfaces de red configuradas como parte de un grupo IPMP

image:El diagrama muestra cómo dos interfaces de red se configuran como parte de un grupo IPMP tal y como se describe en el texto.

Nota - La Figura 8-10 muestra la configuración en un sistema Oracle Solaris 10. Para un sistema Oracle Solaris 11, solamente cambian los nombres de interfaz para utilizar los nombres genéricos, como net0 y net1 para nxge0 y nxge1, respectivamente.


Cómo configurar una ruta de host para IPMP basado en sonda


Nota - Este procedimiento sólo es aplicable a los dominios invitados anteriores a la 1.3, en los que sólo se admitía un IPMP basado en sonda.


Si no se ha configurado una ruta explícita en la red correspondiente a las interfaces IPMP, entonces una o varias rutas de host explícitas a los equipos de destino deben configurarse para que la detección basada en sondas de IPMP funcione como se espera. En caso contrario, la detección de sonda puede no detectar los fallos de la red.
