在 Legacy 引导模式下修改 iSCSI 虚拟驱动器属性 (BIOS)

开始之前

您应该熟悉 iSCSI 的运行原理以及 iSCSI 服务器设置过程。
请参阅操作系统文档以确认 iSCSI 目标可以在客户机上挂载。
确保您有权访问在受支持操作系统上运行的外部 iSCSI 服务器。
服务器必须处于 Legacy 引导模式，而非 UEFI 引导模式。对于处于 UEFI 引导模式的服务器，请使用在 UEFI 引导模式下修改 iSCSI 虚拟驱动器属性 (BIOS)。

提供 iSCSI 目标参数。下表提供了一些示例：

项目	示例
目标名称	iqn.1988-12.com.oracle:`platform`-target
iSCSI 启动器名称	iqn.1988-12.com.oracle:0010E02E458F
注 - iSCSI 需要 iSCSI 限定名称 (iSCSI Qualified Name, iqn) 格式的启动器和目标名称。
逻辑单元号	LUN 0
iSCSI 服务器的 IP 地址	192.167.1.24 (IPv4)
端口号	3260

访问 BIOS 设置实用程序。
1. 引导系统。
  引导消息将在控制台屏幕上滚动。
2. 连续按 F2 键（或者从串行终端按 Ctrl +E）。
  将显示 BIOS 设置实用程序主屏幕。

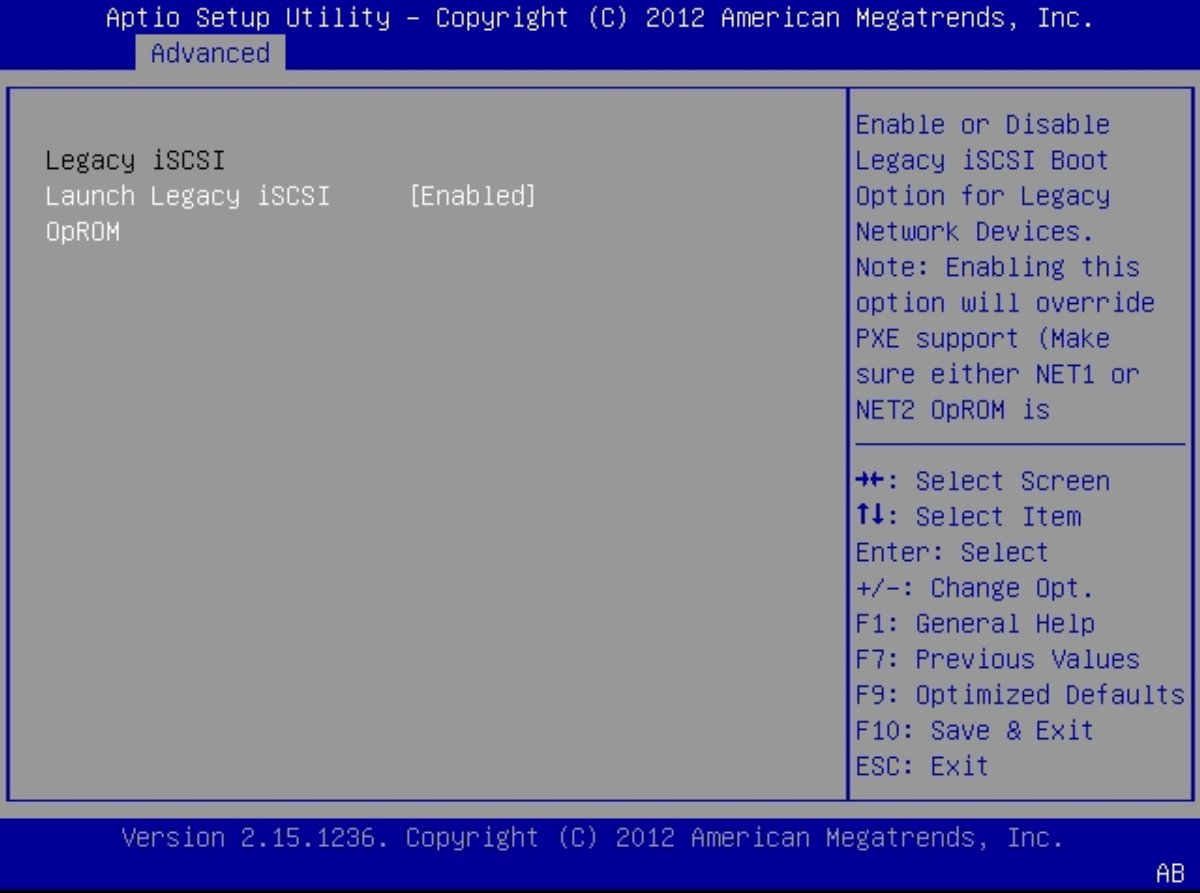

选择 "Advanced"，然后选择 "Legacy iSCSI"。
此时将显示 "Launch Legacy iSCSI" 窗口。
选择 "Launch Legacy iSCSI OpROM"，然后选择 "Enable"。
按 F10 键。
系统将引导。此时将显示 POST 消息。
显示以下消息时，多次按 Ctrl+D 以访问 iSCSI 选项 ROM。

此时将显示 "iSCSI Port Selection" 屏幕。下图显示了一个示例。
选择在 iSCSI 服务器中配置的网络适配器 MAC 地址，并键入 "P" 以将其状态更改为 "Boot:PRIMARY"。
按 Return 键为 iSCSI 配置输入网络适配器 MAC 地址。

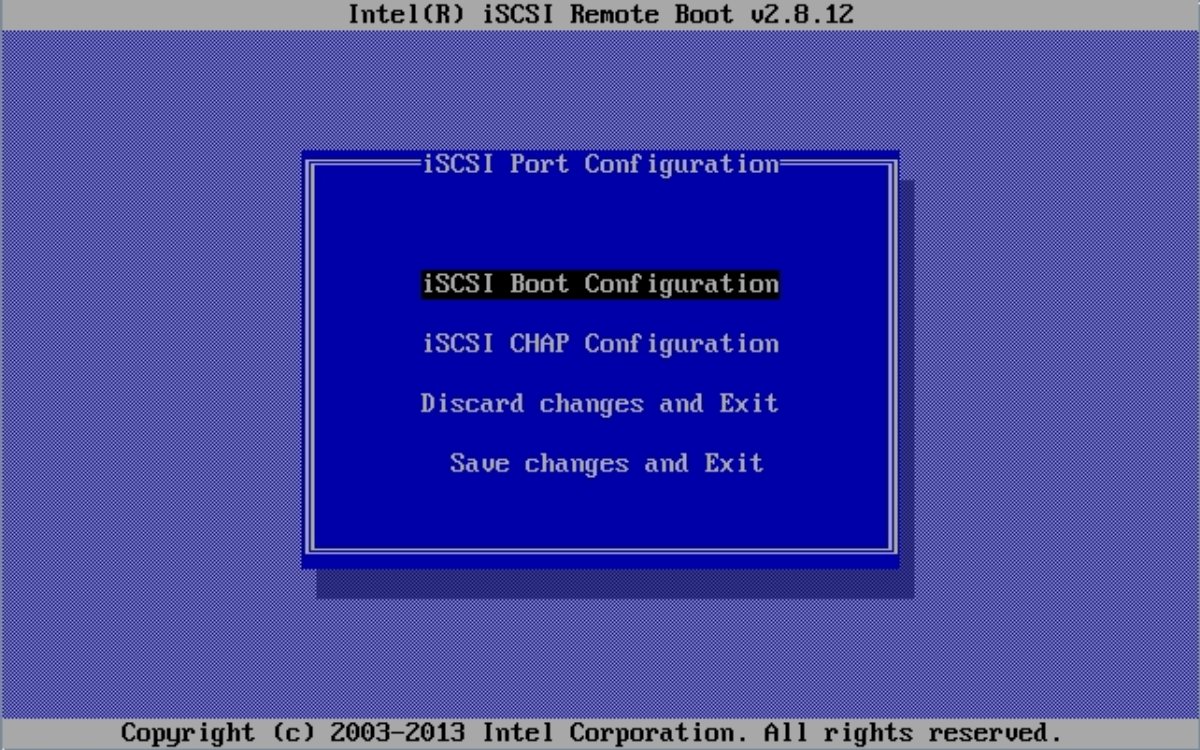

此时将显示 "iSCSI Port Configuration" 窗口。
选择 "iSCSI Boot Configuration"。
此时将显示 "iSCSI Boot Configuration" 窗口。
执行以下操作：
1. 通过选择或取消选择 "Use dynamic IP Configuration (DHCP)" 将启动器配置为使用（或不使用）DHCP。
2. 键入 iSCSI 限定名称 (iSCSI Qualified Name, iqn) 格式的启动器名称。例如：
  iqn.1988-12.com.oracle:0010e02e458f
3. 如果启动器不使用 DHCP，请填写其他网络信息。
  如果启动器使用 DHCP，这些选项将不可用。
4. 如果您希望 DHCP 提供 iSCSI 目标参数，请选择 "Use DHCP for iSCSI Target information"。
  否则，请填写 "Target IP"、"Target Port" 和 "Boot LUN"。
5. 填写 iSCSI 限定名称 (iSCSI Qualified Name, iqn) 格式的目标名称。
6. 如果目标不使用 DHCP，请填写 "Target IP"、"Target Port" 和 "Boot LUN"。
7. 选择 "OK"。
  此时将显示 "iSCSI Port Configuration" 窗口。
选择 "iSCSI CHAP Configuration"。
此时将显示 "iSCSI CHAP Configuration" 窗口。
输入以下项目：
1. 选择一个 CHAP 选项：
  - 如果使用 CHAP，请填写 "User Name" 和 "Target Secret"。
  - 如果使用 Mutual CHAP，请填写 "Initiator Secret"。
  - 如果没有可用的 CHAP 服务，请选择 "Cancel"。
2. 选择 "OK"。
  此时将显示 "iSCSI Port Configuration" 窗口。
选择 "Save changes and Exit"。

另请参见
