모델 구조 검증
한 번에 한 단계씩 모델 구조를 검증하여 모든 필수 모델링 규칙이 적용되도록 해야 합니다.
모델을 배포하기 전에 모든 단계를 검증해야 합니다.
구조 검증은 선택한 모델 단계에 대해 다음 정보를 표시합니다.
-
사용하지 않는 드라이버는 사용되지 않은 기존 드라이버를 표시합니다.
-
단계 내 지정은 동일한 단계 내에 소스 및 대상이 있는 지정을 표시합니다.
-
누락된 지정 대상은 지정되지 않은 비용 또는 수익을 표시합니다.
-
누락된 드라이버 지정은 적합한 드라이버가 선택되지 않은 지정을 나열합니다.
-
상호 지정은 선택한 단계 내에 상호 지정을 표시합니다.
-
지정 규칙은 지정 규칙과 연결된 오류를 모두 나열합니다.
-
[규칙 및 명시 항목]은 지정 규칙과 명시적 지정이 동일한 소스에 연결되어 있는 모델 내 모든 소스를 표시합니다. 한 교차에 하나의 지정 유형만 사용할 수 있으므로 지정 중 하나를 해당 소스에서 제거해야 합니다.
모델을 성공적으로 계산하려면 모델 구조의 모든 오류를 수정해야 합니다. 단, "사용되지 않은 드라이버가 없음" 경고는 예외입니다. 이 경고는 모델에서 사용되지 않은 드라이버로 계산을 수행할 수 있는 경우에도 발생할 수 있습니다.
모델 단계를 검증하려면 다음을 수행합니다.
- 열린 모델의
태스크 영역에서 검증, 모델 검증 순으로 선택합니다.[모델 검증] 화면이 표시됩니다.

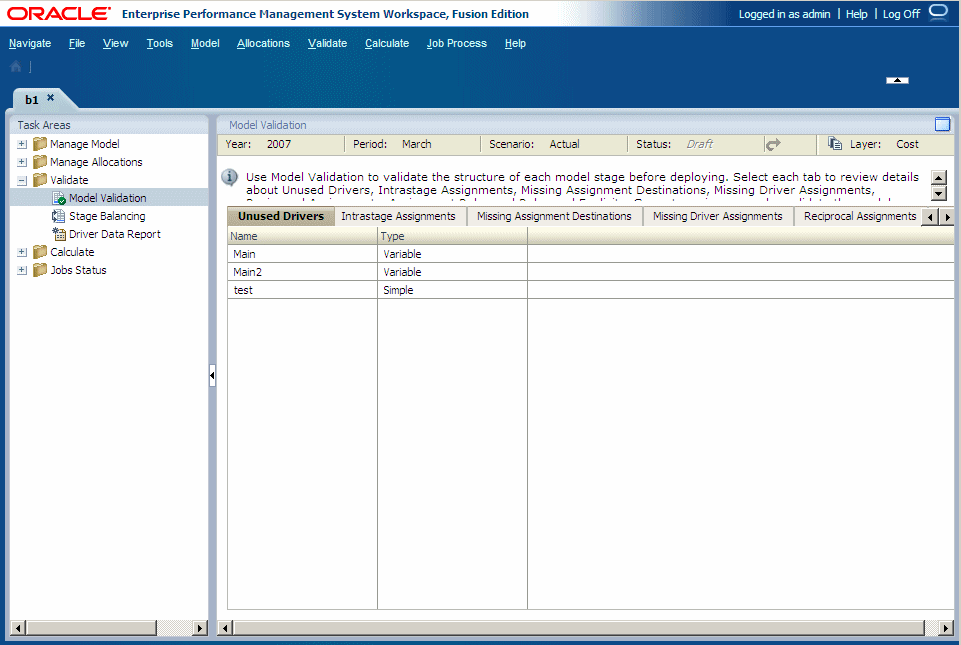

![애플리케이션을 배포하기 전에 [모델 검증] 창에서 각 모델 단계의 구조를 검증할 수 있습니다.](img/validate_structure.gif "애플리케이션을 배포하기 전에 [모델 검증] 창에서 각 모델 단계의 구조를 검증할 수 있습니다.")
- 검증할 모델의 POV를 선택하고 이동(
)을 누릅니다.
