Incorporação de Gráficos nos Formulários Compostos

Os administradores podem projetar os formulários compostos para exibir os dados nas seções como gráficos. Os planejadores também podem fazer o drill-down para o próximo nível clicando nos links sublinhados ou nas áreas do gráfico.

Sugestões de projeto:

  • Exiba a seção superior como um gráfico e a seção inferior como uma grade, de modo que os planejadores possam ver o efeito dos dados inseridos na grade final (quando salva) como um gráfico no início.

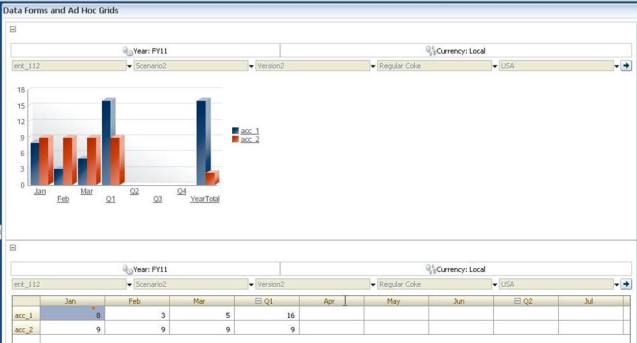

    Captura de tela do gráfico no início com a grade no final do formulário composto

  • Inclui a mesma grade ad hoc duas vezes, uma para exibir como uma grade e outra para exibir como um gráfico. Os usuários podem executar operações ad hoc (como Ampliar, Deslocar para e Manter Apenas) na grade e exibir as alterações no gráfico.

  • Crie dashboards. Por exemplo:

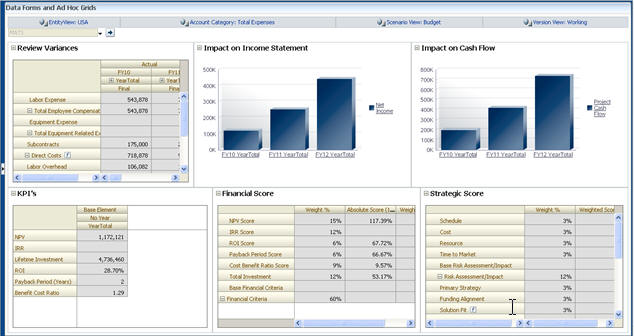

    Captura de tela de um formulário composto usando como um dashboard

Para integrar gráficos a formulários compostos:

  1. Crie ou edite o formulário composto e clique em Layout.
  2. Clique em uma seção do formulário composto e clique com o botão direito do mouse em um formulário.
  3. Selecione Exibir como Gráfico.

    Exibir como Gráfico alterna com Exibir como Grade, permitindo que você alterne entre eles.

  4. Nas Propriedades do Gráfico, selecione um tipo de gráfico:

    Tabela 6-11 Tipos de Gráfico

    Tipo de Gráfico Descrição
    Barras O tamanho de cada barra representa proporcionalmente um valor sobre uma variável independente (por exemplo, tempo).
    Barra Horizontal Semelhante ao gráfico de barras normal, porém, as barras são dispostas horizontalmente, de modo que a variável dependente será exibida no eixo horizontal.
    Linhas Exibe pontos de dados (por exemplo, vendas de várias linhas de produto) ao longo do tempo, conectados por linhas.
    Área Semelhante ao gráfico de linhas, mas a área entre o eixo e a linha é enfatizada com cores.
    Pizza Cada fatia do gráfico de pizza representa proporcionalmente uma classe de dados em relação ao todo.
    Dispersão Cada ponto representa a distribuição de dados para duas variáveis.

    Leia o texto na tela para obter orientação sobre como selecionar um tipo de gráfico.

  5. Clique em OK.
  6. Opcional: Para definir onde o gráfico exibirá os valores que representa (chamados de Legenda), clique em Opções, em Legenda, selecione uma das opções a seguir e clique em OK:

    • Direita: para exibir a legenda à direta do gráfico (o padrão).

    • Final: para exibir a legenda no final do gráfico.

    • Esquerda: para exibir a legenda à esquerda do gráfico.

    • Início: para exibir a legenda no início do gráfico.

  7. Opcional: Para definir onde os rótulos do gráfico (isto é, os nomes do membro ou aliases) serão exibidos, em Opções, clique em Rótulo, selecione uma das opções a seguir e clique em OK.

    • Máximo Externo: Para exibir o rótulo acima dos gráficos de barra, ou de outros tipos, exiba o rótulo acima do ponto de dados para valores positivos e abaixo do ponto de dados para valores negativos. Máximo Externo é o padrão.

    • Centro: para exibir o rótulo centralizado nos gráficos de barras ou para gráficos que não sejam de barras, exiba o rótulo acima do ponto de dados para valores positivos e abaixo do ponto de dados para valores negativos.

    • Dentro do Valor Máximo: para exibir o rótulo na barra, próximo ao início ou para gráficos que não sejam de barras, exiba o rótulo abaixo do ponto de dados para números positivos e acima do ponto de dados para números negativos.

    • Dentro do Valor Mínimo: para exibir o rótulo dentro da barra, próximo ao final ou para gráficos que não sejam de barras, exiba o rótulo acima do ponto de dados para valores positivos e abaixo do ponto de dados para valores negativos.

    • Borda Máxima: para exibir o rótulo na barra ou para gráficos que não sejam de barras, exiba o rótulo no ponto de dados.
