هيكل HA: نطاق الإتاحة الفردية

في هذه البنية، يتم توزيع تطبيقات Oracle Enterprise Performance Management وقواعد البيانات عبر نطاقين خطأ في نطاق إتاحة واحد.

جميع طبعات التطبيق في المنظومة نشطة. تتم استضافة الطبعات المكررة من التطبيق في نطاقات خاطئة منفصلة. لذا، لا تتم استضافة الطبعات على نفس الأجهزة الفعلية. تضمن هذه البنية الإتاحة العالية في نطاق الإتاحة. حدث فشل الأجهزة أو حدث الصيانة الذي يؤثر على نطاق خاطئ واحد لا يؤثر على الطبعات الموجودة في النطاقات الافتراضية الأخرى. في حالة فشل طبعة، يتم فحص حركة المرور للطبعات الأخرى في نطاق الإتاحة، والتي تستمر في معالجة الطلبات.

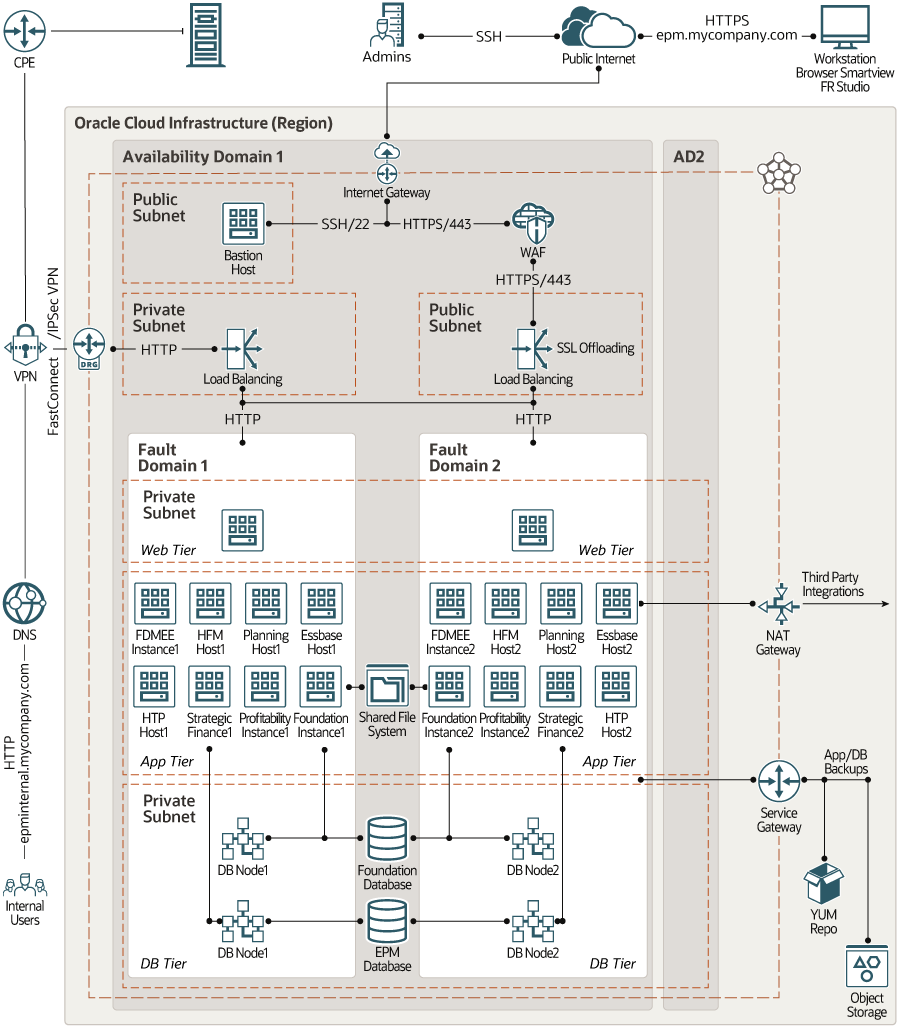

وصف الشكل التوضيحي hyperion-single-ad.png

كل المكونات الموجودة في هيكل الطبقات المتعددة هذه موجودة في منطقة واحدة يتم فصل الموارد في كل طبقة على مستوى الشبكة في جداول فرعية منفصلة.

• مضيف البنية

  مضيف قاعدة البيانات هو طبعة حساب تعمل كنقطة إدخال آمنة يتم التحكم فيها إلى المنظومة من خارج السحابة.

  يتم تزويد مضيف قاعدة البيانات بشكل نموذجي في DMZ. كما يمكنك من حماية الموارد الحساسة عن طريق وضعها في الشبكات الخاصة التي لا يمكن الوصول إليها مباشرة من خارج السحابة. تشتمل المنظومة على نقطة إدخال واحدة معروفة يمكن مراقبتها ومراجعتها بشكل منتظم. لذا، فإنك بذلك تتجنب عرض المكونات الأكثر حساسًا للمنظومة دون الحصول على حق الوصول إليها.

  يتم إرفاق مضيف قاعدة البيانات في هذه البنية بشبكة فرعية عامة ولها عنوان IP عام. الاتصالات بمضيف الأساسي من المسئولين خارج تدفق السحابة من خلال جيت واي الإنترنت المرفقة بـ Vnc. يمكنك تكوين قاعدة تأمين ingress للسماح باتصالات SSH بمضيف الأساسي من الإنترنت العام. لتوفير مستوى إضافي من التأمين، يمكنك تحديد وصول SSH إلى مضيف الأساس من مجموعة محددة فقط من عناوين IP.

  يمكنك الوصول إلى طبعات الحساب في الشبكات الفرعية الخاصة عبر مضيف الأساس. قم بتمكين توجيه ssh-agent الذي يتيح لك الاتصال بمضيف قاعدة البيانات ثم الوصول إلى الخادم التالي عن طريق توجيه الصلاحيات من الكمبيوتر المحلي.

  يمكنك أيضًا الوصول إلى الطبعات في الشبكة الفرعية الخاصة باستخدام ضبط SSH الديناميكي. يوفر أداة التوليف الديناميكية بروكسي SOCKS على المنفذ المحلي؛ إلا أن الاتصالات قد تم إنشاؤها من المضيف البعيد.

• رصيد التحميل العام
  طلبات HTTPS من مستخدمين خارجيين، مثل مستخدمي Hyperion Financial Reporting Web Studio، التدفق من خلال جيت واي الإنترنت المرفقة بـ VCN. يتم بعد ذلك إدخال الطلبات من خلال خدمة Oracle Cloud Infrastructure Web Application Firewall (WAF)، التي تقوم بحماية التطبيقات من حركة مرور الإنترنت الضارة وغير المرغوب فيها. يتم توجيه المرور الذي يمرر قواعد WAF إلى رصيد التحميل العام. يختص موازن التحميل بـ SSL/TLS ويقوم بتوزيع طلبات HTTP على طبقة الويب الخاصة.

  ملاحظة:

  للتأكد من دقة النطاق لنقاط انتهاء التطبيق، يجب تسجيل عنوان IP الخاص برصيد التحميل العام في DNS العام الخاص بك.
• رصيد التحميل الخاص
  حركة المرور من تدفقات المستخدمين الداخلية والمحلية من خلال تدفقات IPSec VPN tunnels أو الدوائر الظاهرية لـ FastConnect إلى جيت واي التوجيه الديناميكية (DRG) المرفقة بـ VCN. يتم إدخال عدد معين من الأرصدة يتم تبادلها بين الطلبات ويقوم بتوزيعها على طبقة الويب الخاصة.

  ملاحظة:

  لضمان تحليل نطاق نقاط انتهاء التطبيق، يجب تسجيل عنوان IP الخاص برصيد التحميل الخاص في DNS المحلي.
• طبقة ويب

  تتم استضافة طبقة الويب في طبعتين حسابيتين، ويتم إرفاقهما بنفس الشبكة الفرعية الخاصة. الطبعات موجودة في نطاقات خاطئة منفصلة، مما يضمن الإتاحة العالية لطبقة الويب.

• طبقة التطبيق

  تشتمل طبقة التطبيق على طبعات الحساب لمكونات Hyperion التالية. (الاختصارات داخل الأقواس هي العلامات المستخدمة لهذه المكونات في مخطط البنية.)

  • Oracle Hyperion Financial Data Quality Management, Enterprise Edition (FDMEE)

    حل حزمة يساعد المستخدمين الماليين على تطوير عمليات إدارة البيانات المالية القياسية باستخدام دفق أعمال موجه على الويب.

  • Oracle Hyperion Financial Management (HFM)

    خادم المعالجة التحليلية المباشرة متعددة الأبعاد في RDBMS الذي يوفر بيئة لتجميع يستند إلى الويب توفير الضريبة وتطبيقات QMR وJSK.

    يتم من خلال التطبيق توفير التجميع المالي العام وإعداد التقارير والتحليل في حل برنامج واحد قابل للتوسيع.

  • Oracle Hyperion Planning

    حل مركزي وامتياز إكسل والتخطيط على أساس الويب وإعداد الموازنة والتقدير يتكامل عمليات التخطيط التشغيلية والمالية وتحسين قدرة توقع الأعمال.

  • Oracle Essbase

    خادم معالجة تحليلية عبر الإنترنت (OLAP) يوفر بيئة لتوزيع التطبيقات المحزومة مسبقًا أو تطوير تطبيقات مخصصة.

  • Oracle Hyperion Tax Provision (HTP)

    حل شامل لبند الضريبة العامة لتقارير الشركات المتعددة في واجهة المحاسبة المقبولة عمومًا في الولايات المتحدة أو معايير المحاسبة الدولية "IFRS".

    يحتوي التطبيق على جميع مراحل عملية توفير ضرائب الشركة، بما في ذلك أتمتة الضريبة وتجميع البيانات واحتساب احتياطي الضريبة وتكتمتة الإعادة إلى الاستحقاق وإعداد تقارير الضرائب والتحليل. يتم إنشاء التطبيق باستخدام Oracle Hyperion Financial Management، وهو يستفيد من جميع الوظائف التي يوفرها Financial Management.

  • Oracle Hyperion Strategic Finance

    حل إعداد النماذج والتقدير المالي بإمكانات تحليل السيناريو وإعداد النماذج في وقتٍ محدد، وهو ما يساعدك في إعداد النماذج بسرعة وتقييم السيناريوهات المالية، وعرض إمكانات الخزانة خارج الصندوق لإدارة الهيكل المرسمل والدين.

  • Oracle Hyperion Profitability and Cost Management

    هو تطبيق يوفر معلومات دقيقة قابلة للتنفيذ، من خلال اكتشاف محركات التكلفة والربحية، مع حماية المستخدمين من رؤية ومرونة وتحسين محاذاة الموارد.

  • Oracle Hyperion Foundation Services

    مكونات البنية الأساسية العامة التي تتيح لك تثبيت وتكوين كل وحدات نظام Enterprise Performance Management، ولإدارة المستخدمين والتأمين وبيانات التعريف ودورة حياة التطبيقات.

    يلزم توفير خدمات المؤسسة بغض النظر عما إذا كنت تريد نشر Hyperion Financial Management أو Hyperion Planning أو كليهما.

  ويتم توزيع كل مكون من مكونات طبقة التطبيق على طبعتي حساب، ويتم تزويدها في نطاق خاطئ منفصل. لذا فإن كل مكون في طبقة التطبيق يتخطي نتيجة حالات الفشل على المستوى الرئيس- الافتراضي.

  يتم إرفاق جميع طبعات الحساب في طبقة التطبيق بصافي فرعي خاص. ومن ثم، يتم فصل التطبيقات على مستوى الشبكة عن كل الموارد الأخرى في المنظومة، وقد تم ذلك من خلال الوصول إلى الشبكة غير المعتمدة.

  • تتيح جيت واي NAT طبعات الحساب الخاصة في طبقة التطبيق إمكانية الوصول إلى المضيفات خارج السحابة (على سبيل المثال، لتنزيل تصحيحات التطبيق أو لأية عمليات تكامل خارجية). من خلال جيت واي NAT، يمكن حساب الطبعات في الشبكة الفرعية الخاصة بدء الاتصالات عبر الإنترنت واستلام الاستجابات، ولكن لن يتم استلام أية اتصالات داخلية تم بدؤها من المضيفات على الإنترنت.
  • تعمل جيت واي الخدمة على تمكين طبعات حساب Oracle Linux الخاصة في طبقة التطبيق من الوصول إلى خادم Yum داخل المنطقة للحصول على تحديثات نظام التشغيل والحزم الإضافية.
  • كما تتيح جيت واي الخدمة إمكانية عمل نسخة احتياطية للتطبيقات إلى Oracle Cloud Infrastructure Object Storage داخل المنطقة، دون نقل الإنترنت العمومي.

  تمتلك المكونات الموجودة في طبقة التطبيق وصولاً إلى Oracle Cloud Infrastructure File Storage المشترك، لتخزين الروابط والبيانات المشتركة التي تم إنشاؤها بواسطة تطبيقات Hyperion.

• طبقة قاعدة البيانات

  تحتوي طبقة قاعدة البيانات على طبعات Oracle Cloud Infrastructure Database. للحصول على إتاحة عالية، استخدم نظامي قاعدة بيانات ظاهريين لنقطة توصيل (VM) أو أنظمة قاعدة بيانات الامتحان.

  تشتمل هذه البنية على نظامي قاعدة بيانات ثنائي النقاط: أحدهما لـ Hyperion Foundation Services والآخر للتطبيقات.

  • يتم وضع نقطتا التوصيل في كل قاعدة بيانات RAC في نطاقات خاطئة منفصلة، مما يضمن كون كل مجموعة من مجموعات قواعد البيانات مطهرًا لحالات الفشل على المستوى الرئي- الرئيسي.
  • كل نقاط توصيل قاعدة البيانات مرفقة بشبكة فرعية خاصة. ومن ثم، يتم فصل قواعد البيانات على مستوى الشبكة عن كل الموارد الأخرى في المنظومة، وقد تم إحداها من وصول الشبكة غير المعتمد.
  • تتيح لك جيت واي الخدمة إنشاء نسخة احتياطية من قواعد البيانات إلى Oracle Cloud Infrastructure Object Storage في المنطقة، دون نقل الإنترنت العمومي.
