تكوين VMware

مع تثبيت VMware HCX، يمكنك الآن إنهاء تكوين النسخة المعدلة لـ Oracle Cloud VMware Solution. تتضمن هذه المهام تكوين ملف تعريف حوسبة محلي في موصل HCX وتكوين زوج الموقع وشبكة الخدمة والاتصالات البينية وامتدادات الشبكة. ثم يمكنك ترحيل HCX.

إنشاء ملف تعريف حوسبة محلية في موصل HCX

إنشاء ملف تعريف حوسبة محلي في موصل HCX.

  1. قم بالدخول إلى موصل HCX المحلي باستخدام البرنامج الإضافي في قائمة خادم vCenter المحلية.
  2. في قسم البنية التحتية، انقر على اتصال بيني.
  3. انقر على احتساب ملف التعريف.
  4. انقر على تكوين ملف تعريف حوسبة وقم بتكوين ملف التعريف، كما هو موضح في "تكوين ملف تعريف حوسبة" في دليل مستخدم VMware، المشار إليه في موضوع "قبل البدء" في دفتر التشغيل هذا.

تكوين لوحة المواقع

استخدم هذا الإجراء لتكوين زوج الموقع.

  1. قم بالدخول إلى خادم vCenter. من القائمة، حدد HCX.
  2. أسفل البنية التحتية، حدد رسم المواقع.
  3. انقر إضافة رسم موقع وأدخل التفاصيل المطلوبة.
    يتم توفير الموقع المحلي، ويلزم توفير تفاصيل الموقع البعيد لإنشاء زوج بين الموقعين (SDDC المحلي وحل Oracle Cloud VMware). قد تظهر واجهة مستخدم مختلفة، تبعًا لإصدار HCX. تأكد من توفير صلاحيات vCenter SSO.

تكوين الاتصال المتبادل

بعد ذلك، قم بتكوين شبكة الخدمة والترابط، مما ينتج عنه الأجهزة المطلوبة لسداسي كلور حلقي الهكسان - X وHCX - WAN - OPT وHCX - NET - EXT.

هذه عملية مكونة من خطوتين حيث تقوم بتكوين ملف تعريف حوسبة ثم شبكة الخدمة.

  1. قم بتكوين ملف تعريف الحساب باستخدام الإجراء التالي.
    1. قم بالدخول إلى خادم vCenter. من القائمة، حدد HCX.
    2. أسفل البنية التحتية، حدد اتصال بيني.
    3. حدد علامة تبويب مراجع الشبكة.

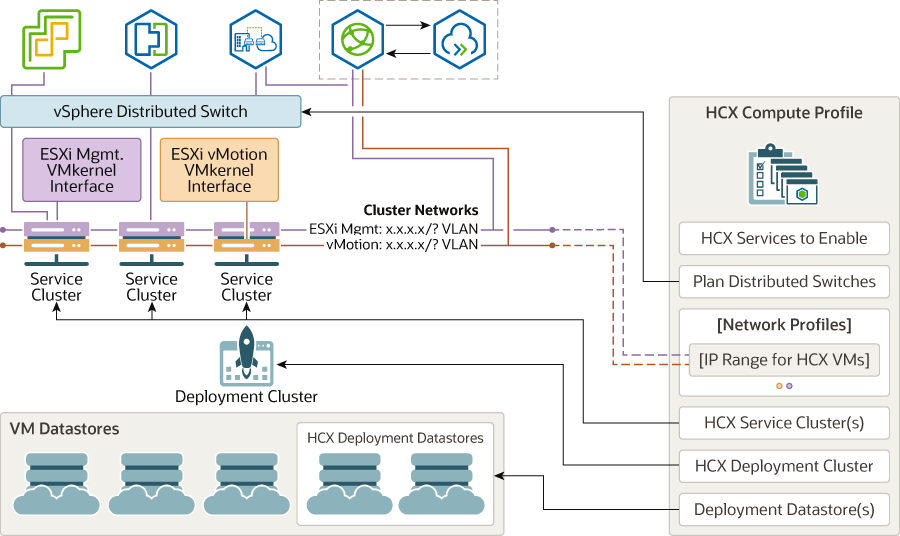

      تكوين مراجع شبكة لإدارة HCX وHCX -vMotion وتكرار HCX وHCX - Uplink. هذه هي مجموعات منافذ تتم إحالتها مباشرة من المحولات الموزعة (DVS) أو المحولات القياسية (VSS). إذا كان NSX جزءًا من التصميم، فيمكنك إحالة الشبكات من NSX مع التأكد من إمكانية الوصول إليها لجميع شبكات إدارة HCX وشبكات ESXi. يمكنك الرجوع إلى ملفات تعريف الشبكة هذه عند تكوين ملف تعريف الحساب.ما يلي هو وصف hcx_compute_profile.png
      وصف الشكل التوضيحي hcx_compute_profile.png
    4. انقر على علامة تبويب احتساب ملفات التعريف، ثم انقر على تكوين ملف تعريف حساب.
    5. اتبع المعالج وفقًا للبيئة الخاصة بالحساب والتخزين والشبكة.
      في امتداد الشبكة لـ DVS، استخدم Overlay - TZ لامتداد شبكة NSX. استنادًا إلى محولات امتداد شبكة DVS، يتم نشر العديد من الأجهزة HCX - IX وHCX - WAN - OPT وHCX - NET - EXT وتتطلب مجموعة حرة من نطاقات عناوين IP. ونتيجة لذلك، من الضروري احتساب عناوين IP المطلوبة لهذا النشر.
    6. كرر العملية لتكوين ملف تعريف حوسبة لـ HCX للموقع الآخر.
  2. قم بتكوين شبكة الخدمة. لاحظ أن إدارة Sentinel خارج نطاق دليل الحلول هذا. يتم نشر جميع الأجهزة المطلوبة في مواقع المصدر والوجهة. على سبيل المثال، يتم توزيع أجهزة HCX - X وHCX - WAN - OPT وHCX - NET - EXT على أساس الميزات التي قمت بتحديدها عند تكوين ملف تعريف الحساب.
    1. انقر على علامة تبويب شبكة الخدمة، ثم انقر على تكوين شبكة خدمة.
    2. اتبع المعالج وحدد ملفات تعريف الحساب المصدر والوجهة لتكوين شبكة الخدمة.
      تدقيق تقدم التكوين في قسم المهام. لا تقم بتجاوز واجهة uplink ما لم يكن هناك متطلب للقيام بذلك. تعتمد بقية تفاصيل التكوين على متطلبات الشبكات المتقدمة، مثل تشكيل حركة المرور.

      في حالة حدوث أية أخطاء، قم باستكشاف الأخطاء وإصلاحها وتكرار العملية لتكوين شبكة الخدمة.

تكوين امتداد الشبكة

والآن بعد تكوين شبكة الخدمة بنجاح، قم بتوسيع الشبكات المطلوبة من SDDC المحلية إلى Oracle Cloud VMware Solution.

  1. أسفل الخدمات، انتقل إلى امتداد الشبكة وانقر على توسيع الشبكة.
  2. اتبع المعالج وحدد تفاصيل الشبكة والجيت واي للامتداد.
  3. تحقق من اكتمال وظائف امتداد الشبكة بنجاح.

ترحيل HCX

والآن بعد اكتمال كل مهام التنفيذ والتكوين بنجاح، يمكنك تنفيذ تنقل التطبيقات باستخدام خدمات ترحيل HCX واستعادة القدرة على العمل بعد الكوارث. تمكنك هذه المهمة من استخدام HCX وOracle Cloud VMware Solution للحفاظ على الاتساق التشغيلي لتلبية أهم حالات الاستخدام.

  1. قم بالدخول إلى خادم vCenter. من القائمة، حدد الخدمات ثم الترحيل.
  2. قم بتنفيذ مهمة الترحيل التي تتضمن vMotion أو الترحيل المجمع.

    ملاحظة:

    ارجع إلى حدود vMotion بين محولي VDS/VSS وN - VDS (NSX - T) في VMware KB 56991.
  3. حدد الخيارات المناسبة للتحويل.
