تعرف على عمليات نشر خدمة MySQL Database
توفر بنيات النشر التالية نظرة عامة على كل بنية.
يتم توفير ارتباطات للبنى المرجعية الكاملة في قسم "استكشاف المزيد". توفر البنى المرجعية تفاصيل إضافية عن المكونات، وتوصيات، واعتبارات، ورمز Terraform القابل للتوزيع.
نشر Apache Tomcat المتصل بخدمة MySQL Database

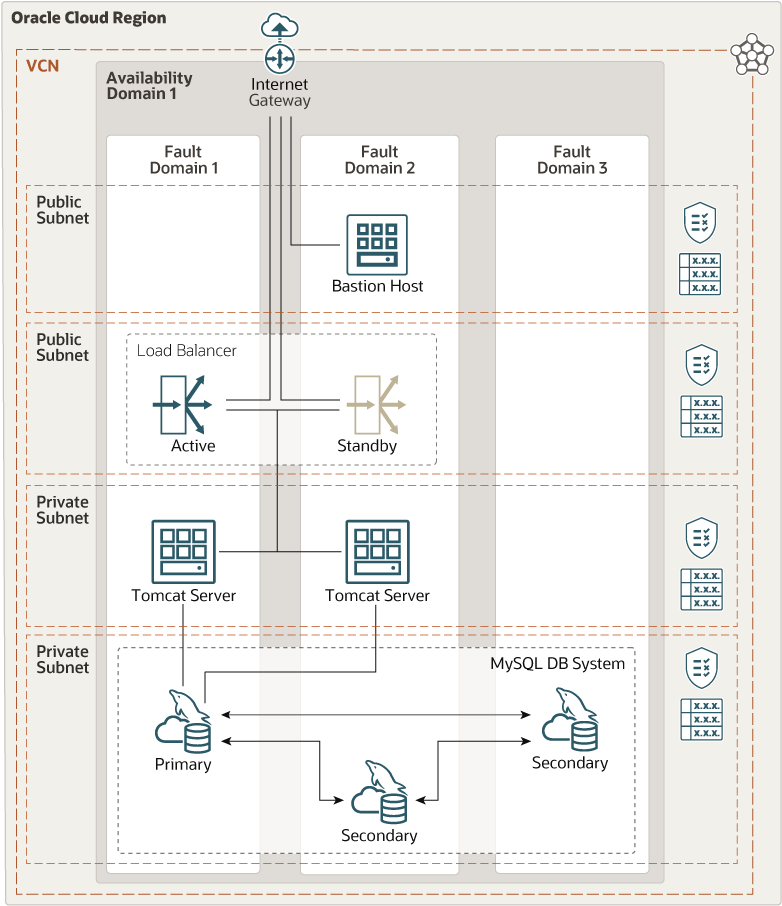

تحتوي بنية المرجع على موازن تحميل وطبقة تطبيق مزودة بخدمة Apache Tomcat وطبقة قاعدة بيانات مزودة بخدمة MySQL Database عالية الكفاءة.
وتوجد المكونات في شبكات فرعية مختلفة. يوجد موازن التحميل في شبكة فرعية عامة. تشترك خوادم Tomcat في شبكة فرعية خاصة وقاعدة البيانات في شبكتها الفرعية الخاصة. يتم الوصول الخارجي بالكامل من خلال أداة موازنة التحميل عبر جيت واي إنترنت. تعد خدمة MySQL Database التي تدعم HA تجريدًا للمجموعة. يضم ثلاثة مثيلات لـ MySQL ولكن مع نقطة نهاية واحدة. أحد المثيلات هو الأساسي والمثيلان الآخران هما الثواني. لدى الأساسي نقطة نهاية واحدة، مما يسمح بالقراءات والكتابة إلى قاعدة البيانات. يتلقى الثواني بيانات مستنسخة من الأساسي. غير مسموح بوصول مباشر إلى الثواني. في حالة الفشل أو التبديل اليدوي، يصبح أحد الثواني هو الأساسي الجديد وتتم إعادة توجيه نقطة الانتهاء إليه. وهذا يعني أن عنوان IP لنقطة النهاية لا يتغير أبدًا ولا حاجة لتحديث التطبيق.
يتم تضمين نموذج تطبيق يعرض إدارة جلسة عمل التطبيق باستخدام قاعدة البيانات.
يوضح الشكل التالي بنية المرجع هذه.
وصف الشكل التوضيحيecture-deploy-tomcat-mds-ha.png
إعداد WordPress CMS متصل بـ MySQL Database في السحابة
Wordpress هو نظام لإدارة المحتوى (يستخدم عادة للمدونات والمواقع ذات الصلة) يتصل بـ MDS في الخلفية لقاعدة البيانات الخاصة به.
يمكن نشره في بنية عقدة واحدة، أو كجزء من تكوين متعدد العقد، مما يوفر درجة عالية من التوفر.

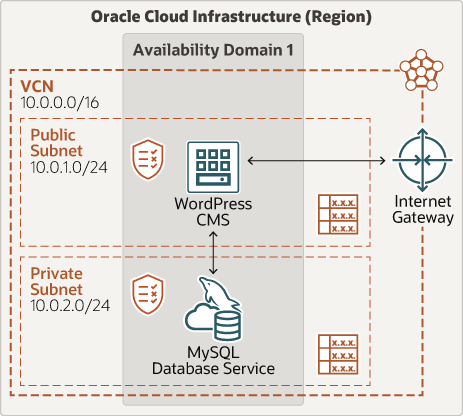

يوضح الشكل التالي بنية نقطة توصيل واحدة.
وصف الشكل التوضيحي deployment-wordpress-cms-mysql-dbs.png
deployment-wordpress-cms-mysql-dbs-oracle.zip

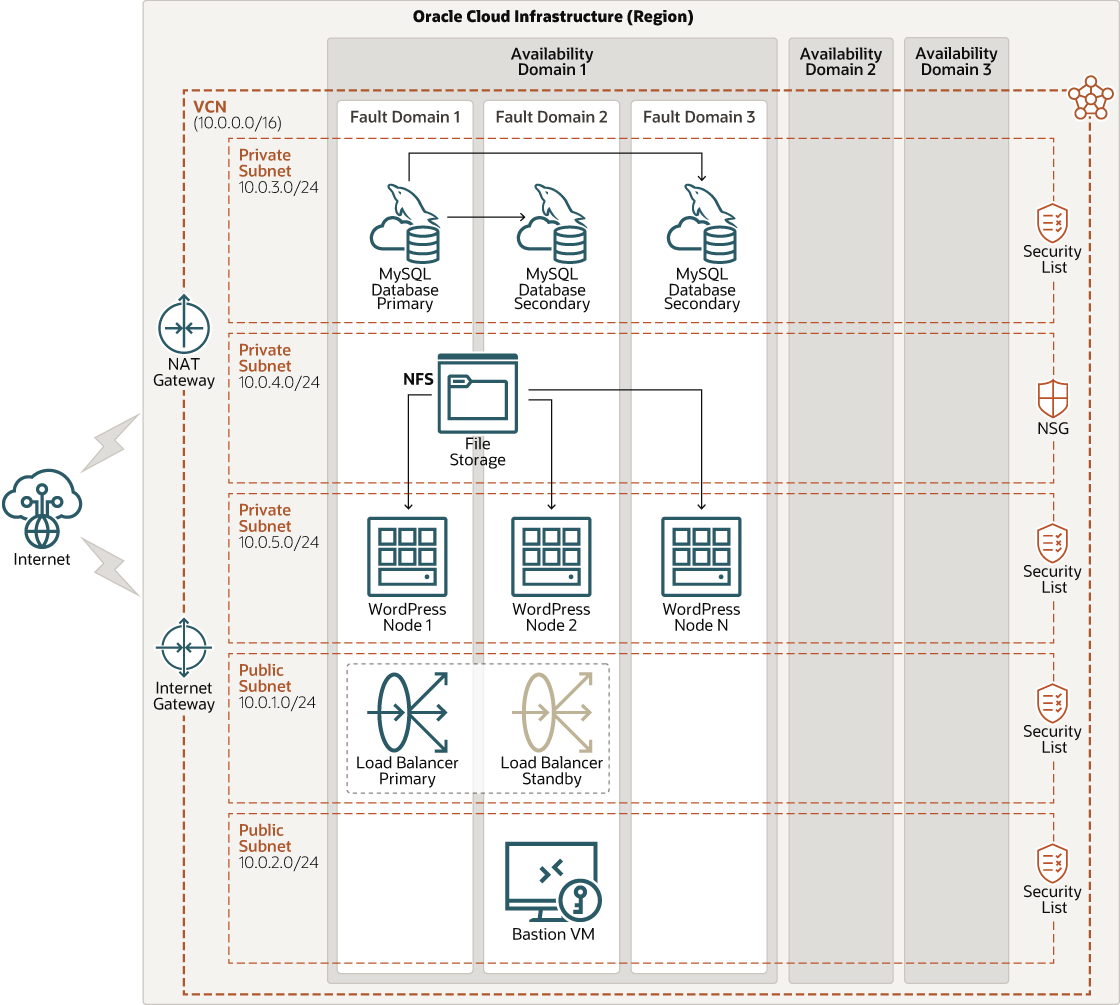

بالنسبة إلى بيئة التوافر العالي الأكثر تعقيدًا، يمكنك توزيع نقاط توصيل WordPress في نطاقات أعطال متعددة باستخدام بطاقات توازن الحمل الأساسية والاحتياطية وخدمة Oracle Cloud Infrastructure File Storage المشتركة (خدمة NFS المدارة) لجميع نقاط توصيل WordPress.
يوضح الشكل التالي بنية متعددة.
وصف الشكل التوضيحي oci-arch-wordpress-mds.png
نشر إطار عمل Spring Boot على Oracle Cloud Infrastructure من خلال خدمة MySQL Database

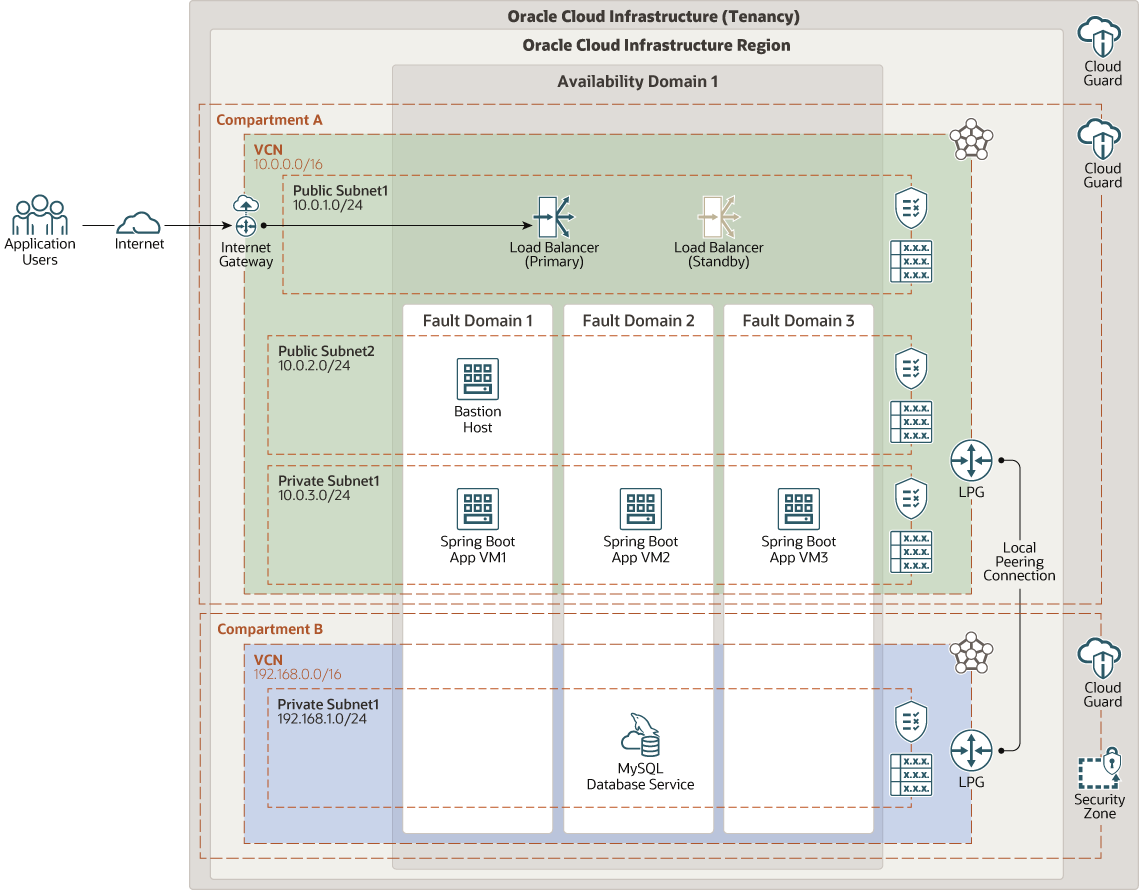

تتضمن هذه البنية المرجعية متعددة الطبقات موارد البنية الأساسية وإطار عمل Spring Boot المستخدم لنشر تطبيقات عالية التوفر على Oracle Cloud Infrastructure.
تنشر البنية توازن تحميل ومضيف أساس وثلاثة أجهزة ظاهرية (VMs) حيث تم تثبيت التطبيق وخدمة Oracle MySQL Database Service.
تشتمل البنية على قسمين، وكلاهما تم تمكين Cloud Guard لتوفير أقصى قدر من الأمان استنادًا إلى أفضل ممارسات الأمان لدى Oracle. بالإضافة إلى ذلك، فإن القوس الذي يتم فيه نشر خدمة Oracle MySQL Database Service عبارة عن حجرة منطقة أمان.
توجد المكونات في شبكات فرعية مختلفة ونطاقات الخطأ لتوفير التوفر العالي. يتم الوصول إلى خدمة Oracle MySQL Database Service فقط من خلال مضيف الأساس ويتم الوصول إلى الأجهزة الظاهرية للتطبيق من خلال موازن التحميل.
يوضح الشكل التالي هذه البنية.
