Cette section comporte des schémas des composants logiques, des récapitulatifs des ports serveur et des schémas de référence auxquels vous pouvez vous reporter lors de la connexion de votre équipement Sun N1 System Manager.
Cette section traite les rubriques suivantes :
Cette section comporte des schémas physiques et logiques pour le serveur N1 System Manager. Ces schémas peuvent vous aider lors de la connexion du serveur N1 System Manager et des commutateurs associés.
Les schémas ci-dessous illustrent les connecteurs du panneau arrière des serveurs Sun Fire V40z et Sun Fire V20z. Sous chacun des schémas, vous trouverez la liste descriptive des différents connecteurs. Les schémas fournis considèrent que vous avez préalablement installé une carte NIC 10/100/1000 Mbit sur le serveur de gestion.
La liste ci-dessous décrit chacun des connecteurs disponibles sur les serveurs V40z et V20z. Bien que les backplanes soient physiquement différents, le nombre et les types de connecteurs sont identiques.
Connecteur Clavier
Connecteur Souris
Ports de gestion Ethernet 10/100
Port inférieur : SP0
Port supérieur : SP1
Ces deux ports fournissent un accès au processeur de service des serveurs de déploiement. Pour les besoins du présent guide, on suppose l'établissement de connexion au port SP0 du processeur de service.
Écran
USB
RS232 série
Ports Ethernet 10/100/1000 Gbit
Port inférieur : ETH0
Port supérieur : ETH1
Port ETH2 PCI Ethernet 100/1000 Gbit du serveur de gestion
Vous pouvez utiliser aussi bien un serveur V40z ou qu'un V20z comme serveur de gestion. De même, il est possible d'utiliser ces deux types de serveurs comme serveurs de déploiement.
Les connexions aux commutateurs sont fonction du type de serveur utilisé comme serveur de gestion ou comme serveur de déploiement.
Le serveur de gestion N1 System Manager doit permettre la connexion aux trois différents réseau, comme expliqué ci-après :
ETH0 connecte le serveur de gestion au réseau d'entreprise de façon à fournir un accès externe au serveur de gestion. L'adresse IP de l'interface ETH0 du serveur de gestion, le masque de réseau et la passerelle doivent être configurés de façon à répondre aux exigences de connectivité de l'environnement de l'entreprise. La configuration DNS s'effectue pendant le processus de configuration du système N1 System Manager. ETH0 doit être une interface NIC de type 1 Gbit.
ETH1 connecte le serveur de gestion au réseau de déploiement et doit se trouver sur le même commutateur et le même réseau que les connexions ETH0 des serveurs de déploiement. L'adresse IP de l'interface ETH1 du serveur de gestion, le masque de réseau et la passerelle doivent être configurés pour pouvoir prendre en charge jusqu'à 1000 serveurs de déploiement. Aucun périphérique autre que le serveur de gestion et les serveurs de déploiement ne doit être connecté au réseau de déploiement. ETH1 doit être une interface NIC de type 1 Gbit.
ETH2 connecte le serveur de gestion au réseau de gestion et doit se trouver sur le même commutateur et le même réseau que les connexions SP0 au processeur de service des serveurs de déploiement. La connexion du serveur de gestion ne doit pas nécessairement se trouver sur le même commutateur que les connexions SP0 des serveurs de déploiement dans la mesure où une connexion au port SP0 des serveurs de déploiement est disponible. L'adresse IP de l'interface ETH2 du serveur de gestion ETH2, le masque de réseau et la passerelle doivent être configurés de façon à garantir la connexion aux adresses IP de l'interface SP0 des serveurs de déploiement. ETH2 doit être une interface NIC de type 1 Mbit.
L'interface SP0 peut être raccordée au réseau de l'entreprise pour permettre l'accès externe de mise sous et hors tension au serveur de gestion, les mises à jour de microprogrammes et le contrôle de l'état du serveur de gestion à partir du réseau de l'entreprise. SP0 doit être une interface NIC de type 1 Mbit.
Chaque serveur de déploiement doit permettre la connexion aux trois différents réseaux, comme indiqué ci-après :
SP0 connecte les serveurs de déploiement au réseau de gestion et doit se trouver sur le même commutateur et le même réseau que la connexion ETH2 du serveur de gestion. La connexion du port SP0 des serveurs de déploiement ne doit pas nécessairement se trouver sur le même commutateur que la connexion ETH2 du serveur de gestion dans la mesure où une connexion au port ETH2 du serveur de gestion est disponible.
SP0 doit correspondre à une connexion de type 100 Mbit.
ETH0 connecte les serveurs de déploiement au réseau de déploiement et doit se trouver sur le même commutateur et le même réseau que la connexion ETH1 du serveur de gestion.
ETH0 doit correspondre à une connexion de type 1 Gbit.
ETH1 connecte les serveurs de déploiement au réseau de données via le serveur de gestion de façon à garantir l'accès externe au réseau de l'entreprise aux serveurs de déploiement.
ETH1 doit correspondre à une connexion de type 1 Gbit.
Cette section décrit deux configurations de référence qui pourront vous être utiles pour le choix et la connexion de votre équipement N1 System Manager.
La première configuration de référence utilise un serveur V20z comme serveur de gestion pour le contrôle de 12 serveurs de déploiement V40z et un commutateur dédié aux réseaux de gestion, de déploiement et de données.
La deuxième configuration de référence utilise un serveur V20z comme serveur de gestion pour le contrôle de 36 serveurs de déploiement V20z avec un premier commutateur dédié au réseau de gestion et un second pour les réseaux de déploiement et de données.
Chacun des 3 réseaux (gestion, déploiement, données) doit être associé à des réseaux VLAN distincts au niveau des commutateurs. Reportez-vous à la documentation afférente aux commutateurs pour une description des procédures de configuration et d'assignation des réseaux VLAN.
Cette configuration de référence est composée des éléments suivants :
Armoires 42RU complètes
Topologie de réseau en étoile sans guirlande pour le réseau de gestion
Réseau de gestion et de déploiement combiné pris en charge via un commutateur local unique
Réseau de données pris en charge via un commutateur d'entreprise
serveur de gestion intégré à une armoire
Pas de serveur terminal pour l'accès via une console de commutation
Élément |
Type |
Quantité |
Port |
Réseau |
Ports de commutateur |
---|---|---|---|---|---|
serveur de gestion |
V20z |
1 |
ETH0 |
Entreprise |
1 |
ETH1 |
Déploiement |
1 |
|||
ETH2 |
Gestion |
1 |
|||
SP0 (gestion) |
Entreprise |
1 |
|||
serveur de déploiement |
V40z |
12 |
ETH0 |
Déploiement |
12 |
ETH1 |
Données |
12 |
|||
SP0 |
Gestion |
12 |
|||
commutateur |
Cisco 3750G-48TS |
1 |
0–47 |
Déploiement et gestion |
48 |
L'interface ETH2 du port du serveur de gestion doit être configurée pour permettre l'accès au port du processeur de service des serveurs de déploiement.
Cette configuration de référence est composée des éléments suivants :
Armoires 42RU complètes
Topologie de réseau en étoile sans guirlande pour le réseau de gestion
Réseau de gestion et de déploiement pris en charge via deux commutateurs locaux
Réseau de données pris en charge via un commutateur d'entreprise
serveur de gestion intégré à une armoire
Réseaux de données et de gestion distincts
Pas de serveur terminal pour l'accès via une console de commutation
Élément |
Type |
Quantité |
Port |
Réseau |
Ports de commutateur |
---|---|---|---|---|---|
serveur de gestion |
V20z |
1 |
ETH0 |
Entreprise |
1 |
ETH1 |
Déploiement |
1 |
|||
ETH2 |
Gestion |
1 |
|||
SP0 (gestion) |
Entreprise |
1 |
|||
serveur de déploiement |
V20z |
36 |
ETH0 |
Déploiement |
36 |
ETH1 |
Données |
36 |
|||
SP0 |
Gestion |
36 |
|||
commutateur |
Cisco 3750G-48TS |
1 |
0–47 |
Déploiement |
48 |
commutateur |
Cisco 3750G-48TS |
1 |
0–47 |
Gestion |
48 |
L'interface ETH2 du port du serveur de gestion doit être configurée pour permettre l'accès au port du processeur de service des serveurs de déploiement.

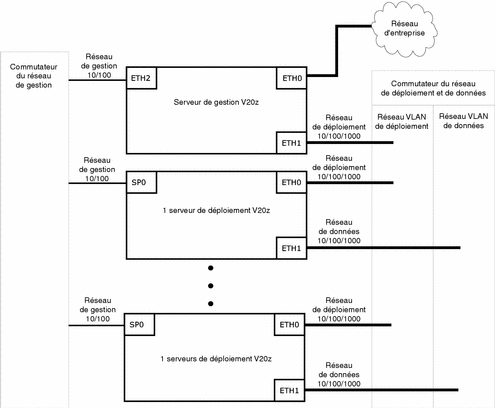

L'illustration suivante fournit une représentation schématique de la configuration de référence à deux commutateurs.
La section suivante décrit les procédures de préparation des serveurs de déploiement.
