Serveur de gestion V20z, 12 serveurs de déploiement V40z, un commutateur

Cette configuration de référence est composée des éléments suivants :

• Armoires 42RU complètes

• Topologie de réseau en étoile sans guirlande pour le réseau de gestion

• Réseau de gestion et de déploiement combiné pris en charge via un commutateur local unique

• Réseau de données pris en charge via un commutateur d'entreprise

• serveur de gestion intégré à une armoire

• Pas de serveur terminal pour l'accès via une console de commutation

L'interface ETH2 du port du serveur de gestion doit être configurée pour permettre l'accès au port du processeur de service des serveurs de déploiement.

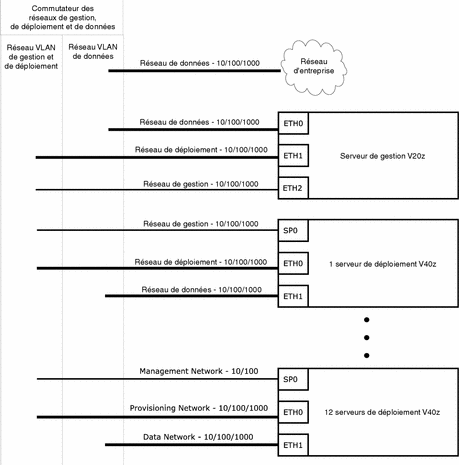

Figure 2–3 Serveur de gestion V20z, 12 serveurs de déploiement, un commutateur
