Sun Management Center 3.5 安装和配置指南

附录 C 确定硬件资源

本附录介绍如何为 Sun Management Center 基本管理框架和基本附加产品选择适当规模的硬件。Sun Management Center 基本管理框架和每个基本附加产品对 Sun Management Center 核心层（代理、服务器和控制台）都有特定的磁盘空间要求。

本章包括以下主题：

注意：

本节所提供的信息未考虑任何第三方模块，规模图中也没有反映这些模块。

代理层资源

应该在网络中的每个被管理节点上都安装 Sun Management Center 3.5 代理，以启用高级管理和监视功能。所有运行 Solaris 2.6、Solaris 7、Solaris 8 或 Solaris 9 的 SPARC 平台工作站和服务器都支持 Sun Management Center 代理。Sun Management Center 代理不适用于 Solaris 操作环境（x86 平台版本）系统和 Microsoft Windows 系统。

CPU 资源

Sun Management Center 代理会给主机系统增加极少量的计算负荷。计算负荷是由常规的管理操作产生的，如定期的数据获取、警报规则处理、警报通知、警报操作执行和对客户请求的处理。

产生的负荷量与收集数据的速率、收集的数据量、检测出的警报数和用户请求数成比例，因此，占用多少 CPU 资源取决于系统中加载的模块数量及其类型、这些模块的配置以及主机系统的计算容量。

即使在加载了大量模块并进行频繁管理活动的低端计算机中，代理也应该只占用了一小部分的 CPU 资源。

下表提供了 CPU 和 RAM 的大致使用情况。

表 C–1 按各种系统统计的代理对 CPU 和 RAM 的大致使用情况

服务器类型

配置

CPU 使用率

RAM 使用率（平均值）

繁重或轻便

最大

最小

平均

大小

驻留大小

Netra X1

轻便

16.3%

0.0%

0.09%

12 MB

10 MB

Sun Enterprise 420R

轻便

14.3%

0.0%

0.13%

15 MB

14 MB

Sun Blade 1000

轻便

0.3%

0.0%

0.03%

17 MB

16 MB

Sun Blade 100

繁重

14.0%

0.2%

8.9%

29 MB

29 MB

轻便型配置基于加载了以下模块的代理：

繁重型配置基于加载了以下模块的代理：

  • 配置读取器

  • 运作情况监视

  • 完整内核读取器

  • MIB-II 检测

  • 目录大小监视

  • 文件扫描

  • 硬件诊断套件

  • 脚本启动程序

  • HP JetDirect

  • 代理统计

  • MIB-II 代理服务器监视

  • 各种其它模块，包括自定义模块

繁重型配置可能大于所需的配置。大型计算机通常采用包含多个处理器和磁盘的大型硬件配置，这样会导致其上运行的代理占用较多的内存。

虚拟内存要求

代理使用的虚拟内存由多种因素决定，主要因素是加载的管理模块数以及这些模块监视的信息量。在代理中加载多个模块将增加该代理对内存的要求。与此类似，如果代理管理的主机包含大型磁盘阵列或其它高度可调节资产，则由于通过此代理的管理信息量将增加，它对虚拟内存的要求可能也会增加。

通常，加载了缺省管理模块组的基本代理不会大于 10 MB，而基本代理仅要求 10 MB 中的 50% 到 60% 驻留在物理内存中即可。

特定于硬件的模块可用性

大部分 Sun Management Center 管理模块可以在所有运行 Sun Management Center 代理的 SPARC 平台系统之间移植。但是，有些特定于硬件的高级 Sun Management Center 模块并不能被所有的 Sun 硬件支持，尤其是提供基础硬件平台高级管理功能的平台配置读取器模块和动态重新配置模块，这些模块提供的功能不需要适用于 Sun 产品系列的所有硬件系统。

下表总结了 Sun Management Center 管理模块在各种硬件平台上的可用性。

表 C–2 特定于硬件的模块可用性

硬件

配置读取器模块

动态重新配置模块

其它所有 Sun Management Center 模块

SPARCStation 1、2、5、10、20

否

否

是

Sun Ultra 1、2、5、10、30、60、80

是

否

是

Sun Enterprise 5、10、150、250、450、220R、420R，Sun Fire 280R、Sun Fire V480

是

否

是

SPARCserver 1000、1000E

是

否

是

SPARCcenter 2000、2000E

是

否

是

Sun Enterprise 3x00、4x00、5x00、6x000

是

是

是

Sun Enterprise 10000

是

否

是

Sun StorEdge A5x00、T3

是

否

是

Netra T1、T1120-1125、T1400-T1405

是

否

是

Sun Blade 100、1000

是

否

是

Sun Fire、3800、4800、4810、6800、V880

是

是

是

管理模块资源

管理模块的资源要求取决于以下因素：

下表总结了 Sun Management Center 管理模块对资源的影响。

表 C–3 Sun Management Center 管理模块系统影响摘要

模块

影响

代理统计

导致低的覆盖区和低 CPU 负荷增长。

配置读取器

使用与被管理节点的硬件配置复杂性相应的 CPU 和内存。

数据记录注册表

导致低的覆盖区和 CPU 负荷增长，与记录的数据值数量成正比。

目录大小监视

导致低的覆盖区增长，与监视的目录数量成正比。导致低到中的 CPU 负荷，取决于监视的目录数量以及这些目录中的活动数量。

动态重新配置

对覆盖区影响非常小，仅当执行重新配置操作时需要使用 CPU。

文件监视

导致低的覆盖区增长，与监视的文件数量成正比。导致低到中的 CPU 负荷，取决于监视的文件数量以及这些文件中的活动数量。

文件扫描（系统日志）

导致低的覆盖区和 CPU 负荷增长。

运作情况监视

对资源影响相对较小。

HP JetDirect

导致低的覆盖区增长和低的 CPU 负荷。

IPV6 检测模块

导致低的 CPU 负荷增长和低到中的覆盖区增长，取决于网络接口数量。

内核读取器（完整）

影响 CPU 和内存，基于文件系统数量、CPU 和管理的其它系统资源量，以及这些信息的刷新率。比简单内核读取器占用更多的资源。

内核读取器（简单）

对 CPU 和内存的影响非常小。

MIB-II 检测

导致非常小的 CPU 负荷增长和低到中的覆盖区增长，取决于网络接口数、路由选择表大小、ARP 表和其它相关的系统表。

MIB-II 代理服务器监视

导致中等的覆盖区增长，与代理服务器监视的 SNMP 代理的 MIB 大小成正比。导致低到中的 CPU 负荷，与代理服务器监视的 SNMP 代理中的被管理对象数成正比。

简单 MIB-II

实际上不导致 CPU 负荷增长，但会导致与系统接口、IP 转发和 IP 地址表的大小成正比的非常小的覆盖区增长。

NFS 文件系统

导致与装入主机计算机的网络文件系统数成正比的低的覆盖区增长，并导致低的 CPU 负荷。

NFS 统计

导致低的覆盖区增长，并导致低到中的 CPU 负荷。

打印假脱机程序

导致低的覆盖区和 CPU 负荷增长。

Solaris 进程监视

导致低的覆盖区增长，与监视的进程数量成正比。导致低到中的 CPU 负荷，取决于进程数量以及进程开始和停止的频率。

Sun StorEdge A5x00 阵列、Sun StorEdge T3 阵列

导致中等的覆盖区和负荷增长，与存储设备的大小成正比。

服务器层资源

服务器层是 Sun Management Center 软件的核心。为服务器层主机分配适当的硬件对确保 Sun Management Center 操作的可靠性和响应性至关重要。Sun Management Center 服务器层的硬件要求明显大于代理的硬件要求。Sun Management Center 3.5 服务器层的系统要求大于 Sun Management Center 2. x 和 3.0 服务器层的硬件要求。 2.x 或 3.0 版服务器主机不一定满足 Sun Management Center 3.5 的系统要求。

如果运行 Solaris 8 或 Solaris 9 的 SPARC 平台桌面和服务器满足本节中介绍的最低硬件要求，就能够支持 Sun Management Center 服务器层。

注意：

要获得最佳性能，请将 Sun Management Center 3.5 服务器层安装在仅运行服务器层应用程序的专用计算机上。

建议的服务器硬件平台

下表中指定的硬件系统代表可用作 Sun Management Center 服务器平台的四种常用计算机。在每种情况下，替代的计算机配置都可以提供等效的性能。

表 C–4 建议的 Sun Management Center 服务器硬件平台

体系结构

计算机类型

CPU 类型

RAM

交换空间

小型服务器

Netra X1、Netra T1，或者 Sun Blade 100 或等效产品

一个 502 MHz 的 UltraSPARC IIe CPU 或更高配置

1 GB

最小 512 MB，建议 1 GB

中型服务器

Sun Enterprise 80 或等效产品

两个 450 MHz 的 UltraSPARC II CPU 或更高配置

1 GB

最小 512 MB，建议 1 GB

大型服务器

Sun Fire 280R、Netra T4 或 Sun Blade 1000

两个 750 MHz 的 UltraSPARC III CPU 或更高配置

1 GB

最小 512 MB，建议 1 GB

超大型服务器

Sun Fire 480R 或等效产品

四个 900 Mhz 的 UltraSPARC III CPU 或更高配置

2 GB

1 GB

规模要求

Sun Management Server 主机规模要求很大程度上取决于由服务器层管理的代理数量以及这些代理中的管理活动数量。管理活动包括系统生成的活动（例如事件生成和处理）、用户启动的操作（例如浏览数据、网络搜索、分组操作和系统监视与诊断）。

由于管理活动的影响，规模要求取决于服务器上安装的所有 Sun Management Center 附加软件包的数目、类型和配置以及管理节点数目。 一般来说，使用的附加产品越多，管理活动也会越多，服务器的硬件要求也越高。

下图显示了建议的 Sun Management Center 服务器计算机类型与管理的代理数量、管理活动的估计值之间的函数关系。该图假设 Sun Management Center 控制台未在服务器计算机上运行，此外，还假设小型服务器上有 5 个远程控制台会话； 中型服务器上有 10 个远程控制台会话； 大型服务器和超大型服务器上有 15 个远程控制台会话。

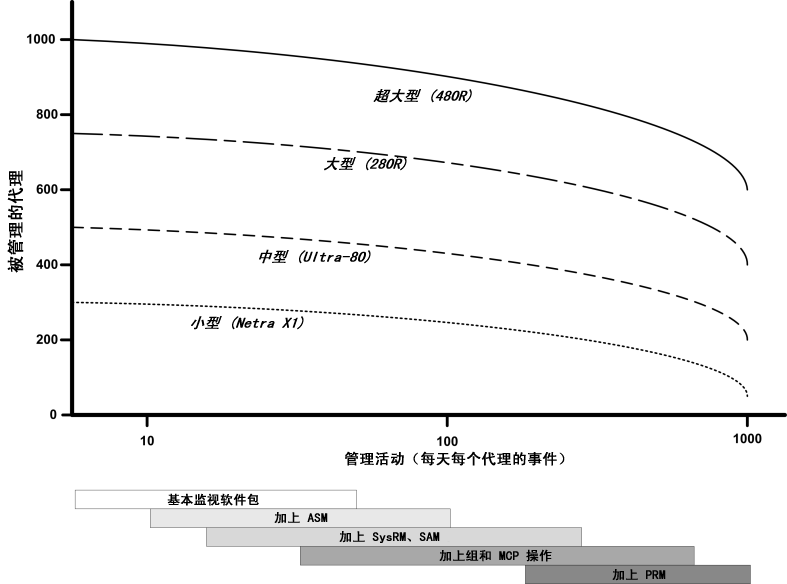

图形 C–1 按每天的事件数和管理的对象数统计的 Sun Management Center 服务器负荷

按每天的事件数和管理的对象数统计的 Sun Management Center 服务器负荷

上图中描述的计算机类型代表具有类似性能的主机类型。

小心：小心：

服务器层主机上运行的 Sun Management Center 控制台应用程序和活动控制台会话的数量会对服务器性能产生不利影响。 如果服务器主机的规模不足以支持服务器层组件，请勿在服务器计算机上运行 Sun Management Center 控制台。

带有性能报告管理器附加产品的 Sun Management Center 服务器

Sun Management Center 性能报告管理器 (PRM) 附加产品用于记录历史记录并生成受 Sun Management Center 代理监视的数据特性的报告。PRM 附加产品会对 Sun Management Center 服务器的规模要求产生显著影响，因为它可以收集并处理大量的数据。

图形 C–1的 PRM 段中显示了 PRM 附加产品的影响。 一般情况下，增加管理活动和 PRM 记录的数据特性的总数会减少 Sun Management Center 服务器所能管理的代理数。

确定带有 PRM 附加产品的 Sun Management Center 服务器的要求需要执行两个步骤。

  1. 参见图形 C–1的 PRM 段，根据安装了 PRM 附加产品的 Sun Management Center 服务器所管理的代理的总数来确定所需的计算机类型。

  2. 根据要收集的 PRM 数据特性的估计数目，确定相应的 PRM 配置，如下一节中所述。

PRM 配置类型

在设置 Sun Management Center 的过程中，您可以选择下表中显示的 PRM 配置类型之一。 体系结构列表示表 C–4中列出的计算机体系结构.

表 C–5 PRM 配置类型要求

PRM 配置类型

磁盘空间

PRM 特性的总数

代理的示例数目

每个代理的特性示例数

体系结构

小型 PRM

5 GB

50,000

100

300

小型







400

100

中型

中型 PRM

12 GB

150,000

300

300

中型







500

300

大型







750

200

超大型

大型 PRM

24 GB

240,000

600

300

大型







750

300

超大型

小型 Sun Management Center 服务器通常用于小型 PRM 配置； 中型服务器用于中型 PRM 配置； 大型和超大型服务器用于大型 PRM 配置。您可以在超大型 Sun Management Center 服务器上使用小型或中型 PRM，使用哪种 PRM 取决于可用的磁盘空间和所需的 PRM 数据收集要求。

PRM 服务器配置示例

下表举例说明了每种体系结构类型所能管理的代理数，假设每个代理平均为每个 PRM 收集 300 个特性。 “每小时收集数据”列提供了收集数据所需的大约时间。 “夜间处理” 列提供了处理所收集数据所需的大约时间。收集数据和随后进行处理的时间取决于服务器硬件、服务器活动和数据库中的 PRM 数据量。

表 C–6 服务器示例：管理的代理数

体系结构

代理数

PRM 特性的总数

PRM 配置类型

每小时收集数据

夜间处理

小

100

30,000

小

2 分钟

1 到 2 小时

中

300

90,000

中

7 分钟

3 到 4 小时

大

600

180,000

大

7 分钟

3 到 6 小时

超大型

750

225,000

大

6 分钟

3 到 6 小时

生成性能报告管理器报告

通过指定不同的代理数、数据特性数和报告持续时间（例如 4 小时到 1 个月），可以生成范围广泛的报告。

通常，生成报告需要几秒钟到几分钟的时间。所需的实际时间受以下因素影响：

例如，在配置了性能报告管理器附加产品的中型 Sun Management Center 服务器上，可以在大约 20 秒内生成包含过去 24 小时内 1 个代理的 5 个特性的相对简单的报告。相反，包含过去 7 天内 5 个代理的 5 个特性的大型报告大约要 10 分钟时间才能生成。

注意：

假设带有性能报告管理器附加产品的中型 Sun Management Center 服务器为 Ultra-80（具有两个 450MHz 的 UltraSPARC II CPU、1 GB RAM 和 1 GB 交换空间）。另外，假设 Ultra-80 将为性能报告管理器监视 300 个代理并为每个代理收集 300 个数据特性。

安排性能报告管理器报告

如果生成报告的时间超过 30 分钟，建议您在 4:00 AM 到 8:00 AM 之间安排运行报告。 在 4:00 AM 之后安排运行大型报告会减少正常工作时间内 Sun Management Center 服务器上的负荷，而且还可以减少夜间 Sun Management Center 和性能报告管理器任务（通常在 12:00 AM 到次日 4:00 AM 之间执行）之间发生冲突的几率。

性能注意事项

影响服务器层性能的主要因素包括：

同步启动 Sun Management Center 组件

同步启动服务器层和许多代理会对服务器层的性能产生不利影响。对管理数百个代理的服务器层进行初始化操作，会导致控制台响应变慢，以及暂时无法访问某些代理。

拓扑组配置

Sun Management Center 服务器环境中的拓扑组数量不宜超过以下要求：

管理活动

Sun Management Center 服务器活动受以下因素影响：

在上面的因素中，后两个会在较大程度上影响被管理节点以事件处理形式生成管理活动的趋势。

因此，如果警报阈值配置不当，频繁的管理活动在没有附加产品的情况下也会发生。 相反，如果被管理系统很稳定且警报阈值配置合理，则即使存在多个附加产品，发生的管理活动也会很少。

控制台用户的数量

增加并发的 Sun Management Center 控制台用户会话数量会在一定程度上增加服务器层的负荷。估计规模时假设小型配置为 5 个活动用户，中型配置为 10 个用户，大型和超大型配置为 15 个用户。估计规模时假设用户正在执行活动，例如浏览被管理的特性数据和事件以及编辑特性属性等。

有些由用户启动的操作可能会在操作期间暂时影响服务器层的性能。

要最大限度地减少用户启动的操作带来的影响，可以选择不同时执行这些操作、将大型操作分解，或尽可能地在非高峰时间执行或调度这些操作。

Java 控制台层资源

为了获得最佳性能，Sun Management Center 控制台应该在服务器层主机以外的主机上运行。控制台很容易安装到主机上，并且可以远程连接服务器层。推荐的服务器层配置假设主机系统只运行服务器层应用程序。应该避免在服务器层主机上运行其它应用程序（如 Sun Management Center 控制台），除非该服务器主机已进行了大规模的扩充，可以满足其它要求。

Sun Management Center 控制台基于 Java 技术。运行 Solaris 2.6、Solaris 7、Solaris 8 或 Solaris 9 操作环境的 SPARC 平台系统支持该控制台。另外，运行 Microsoft Windows 2000、Windows NT 4.0（Service Pack 3 或 4）或 Microsoft Windows 98 的 Intel 系统也支持该控制台。

Sun Fire 代理服务器/平台代理资源

Sun Fire 平台代理的安装过程与标准的 Sun Management Center 代理的安装过程有所不同，Sun Fire 平台包含大量的域，每个域都有其自己的硬件分配。每个域都运行单独的 Solaris 操作环境实例。 此外，每个 Sun Fire 域都运行一个域代理。

Sun Fire 平台作为一个整体，包含分配到域的平台中的所有硬件。该平台由平台中的系统控制器 (SC) 板控制。

为了对 Sun Fire 服务器进行管理，Sun Management Center 软件使用 Sun Fire 平台代理与 Sun Fire 服务器系统控制器以及 Sun Fire 域代理进行交互。平台代理必须部署在 Sun Fire 机箱以外代理要监视的 Solaris 主机上。如果平台代理主机系统已经进行了相应的扩充，则可以将多个平台代理部署到单个主机系统上，以便管理多个 Sun Fire 服务器。

每个平台代理平均占用 5% 到 9% 的 CPU 和 15 到 18 MB 的内存。部署在同一主机系统的平台代理所使用的 CPU 和内存是叠加的，可用于判定硬件要求。由于多个代理可以共享相同的软件包，多个平台代理实例对磁盘空间的要求只是略多于单个平台代理实例的硬盘要求。

一般来说，平台代理对 CPU 和内存资源的要求与被管理的 Sun Fire 服务器配置的规模和复杂性成比例。Sun Fire 系统配置规模越大，要求平台代理主机提供的平台代理资源就越多。

系统要求

平台代理可安装在以下任一主机上：

在给定的主机上能够安装多少平台代理取决于该主机是 Sun Management Center 服务器层主机还是平台代理层主机。要使 Sun Management Center 获得最佳的整体性能和响应性能，应将平台代理部署在专用主机上，而不是服务器层主机上。如果部署服务器层的多 CPU 系统还有多余的容量，可以考虑在服务器层主机上运行平台代理。

下图显示了专用平台代理主机部署和服务器层主机部署的体系结构。

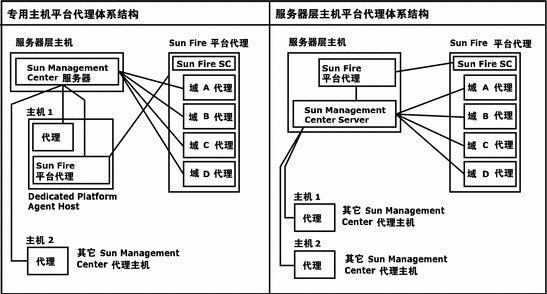

图形 C–2 平台代理的体系结构

平台代理的体系结构

多个平台代理的启动

缺省情况下，Sun Fire 平台代理每小时刷新一次管理信息。如果将多个平台代理部署在同一主机上并同时对其进行初始化，则这些代理将快速连续地刷新其数据。如果并发刷新数据的平台代理数量过多，则会对主机系统的整体响应性能产生不利影响。

要减少同一主机中多个平台代理并发操作的可能，请勿同时启动所有平台代理。

在专用主机上部署 Sun Fire 平台代理

下表列出了典型的硬件配置以及相应的可以部署在专用主机系统上的平台代理数量。

表 C–7 专用主机：Sun Fire 平台代理容量

典型硬件配置

最大平台代理数

Netra X1、Netra T1 或 Sun Blade，配有单 500 MHz UltraSPARC IIe CPU、1 GB RAM 和 1 GB 交换空间

5 到 7

Sun Enterprise 420R 或 Ultra 60，配有双 450 MHz UltraSPARC II CPU、1 GB RAM 和 1 GB 交换空间

11 到 15

Sun Fire 280R、Netra T4 或 Sun Blade 1000，配有双 750 MHz UltraSPARC III CPU、1 GB RAM 和 1 GB 交换空间

14 到 20

因为平台代理资源在使用上有所差别，所以表中显示的限制表示的是可接受的数值范围，在此范围内可以确保在操作高峰期不会耗尽系统容量。较大的 Sun Fire 平台需要较多的平台代理资源，导致在单个主机上可以运行的平台代理就比较少。相反，较小的 Sun Fire 平台需要较少的平台代理资源，这样在单个主机上可运行的平台代理就比较多。

在服务器层主机上部署 Sun Fire 平台代理

运行 Sun Management Center 服务器层的主机系统的硬件规模要求与服务器层管理的平台代理数量和系统中的管理活动数量成函数关系。

只能在多 CPU 的大型系统中可以同时运行 Sun Management Center 服务器层和 Sun Fire 平台代理。在容量有限的服务器层主机上部署平台代理会对 Sun Management Center 整体性能产生不利影响。

假设管理活动处于中等水平，每天每台主机少于 1000 个事件，则在 Sun Management Center 服务器层主机中可以部署的最大平台代理数量与被管理的代理数量和计算机类型成函数关系。下表列出了典型的系统容量。

表 C–8 服务器层主机：Sun Fire 平台代理容量

管理的代理数

最大平台代理数

Sun Enterprise 420R

Sun Fire 280R

100

6

7

300

5

7

500

4

6

750

NA

6

Sun Enterprise 420R 表示 Enterprise 420R 或 Ultra 60 系统的服务器层主机，配有双 450 MHz UltraSPARC-II、1 GB RAM 和 1 GB 交换空间。

Sun Fire 280R 表示 Sun Fire 280R、Sun Blade 1000 或 Netra T4 系统的服务器主机，配有双 750 MHz UltraSPARC III、1 GB RAM 和 1 GB 交换空间。

有关 Sun Fire Sun Management Center 安装过程的详细信息，请参见《Sun Management Center 3.5 Software Supplement for Sun Fire 6800/4810/4800/3800 Systems》。
