双 NAT 环境

下图显示了一个比较复杂的示例。图中显示的是一个具有三个 Sun Management Center 服务器环境的双 NAT 环境，每个服务器环境都使用远程引用域 。

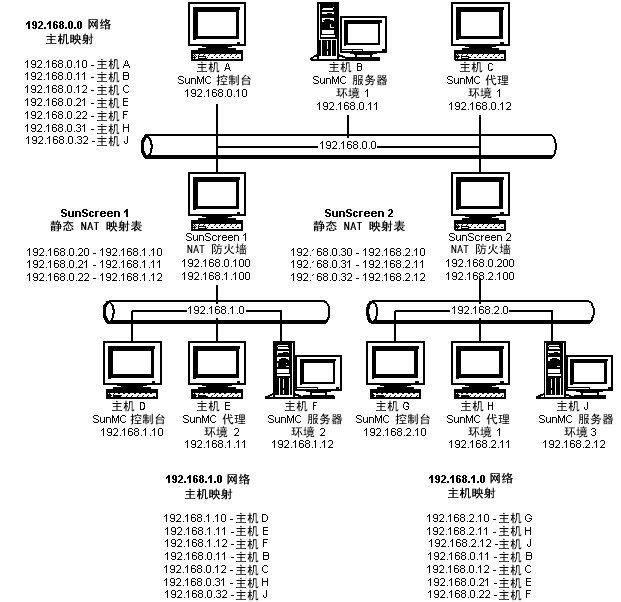

图形 D–3 复杂的 NAT 网络配置示例

图中的 192.168.0.0 网络位于 NAT 环境的之前，而 192.168.1.0 和 192.168.2.0 网络位于 NAT 环境之后。通过 SunScreen 1，192.168.0.0 网络可以访问位于 192.168.1.0 网络中的主机。通过 SunScreen 2，192.168.0.0 网络可以访问位于 192.168.2.0 网络中的主机。假设其中的映射为静态 NAT 映射。

这三个寻址区域内的主机映射为部署了 Sun Management Center 服务器和代理组件的所有主机提供了主机名解析。所有 Sun Management Center 组件均假设配置为使用主机名逻辑寻址模式。
