NAT 的工作原理

下图显示了 NAT 的工作原理。

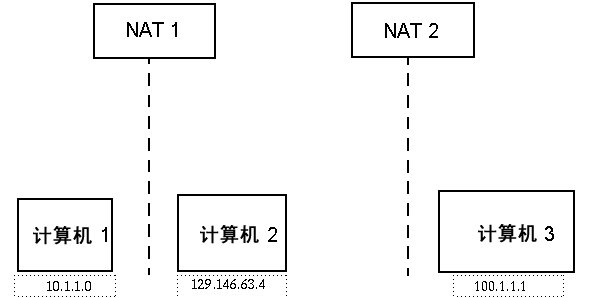

图形 D–1 简单的 NAT 网络概念示意图

私用子网 10.1.1.0 中的 Machine 1 计算机运行在 NAT 1 之后，使用 129.146.63.100（经过转换的 IP 地址）实现 Machine 1 与 NAT 1 以外的主机之间的所有通信。从 NAT 1 以外的主机到 Machine 1 (129.146.63.100) 之间的通信通过 NAT 1 被重定向到 Machine 1 (10.1.1.1)。

另一个私用子网 (100.1.1.1) 中的 Machine 3 (100.1.1.1) 计算机运行在 NAT 2 之后，使用 129.146.63.101（经过转换的 IP 地址）实现 Machine 3 与 NAT 2 以外的主机之间的通信。从 NAT 2 以外的主机到 Machine 3 (129.146.63.101) 之间的通信通过 NAT 2 被重定向到 100.1.1.1。
