x86 시스템에서 호스트 REM을 교체하려면 저장소 모듈에 호스트 부팅 디스크가 포함되어 있는지 여부에 따라 다음 작업을 수행해야 합니다.
주 - 이러한 단계에서는 가상 드라이브 구성을 검색하기 위해 교체한 REM에서 구성 파일을 저장한 것으로 가정합니다. 또한 새 REM을 설치한 것으로 가정합니다.
다음은 OS 부팅에 저장소 모듈의 디스크를 사용하는 호스트 REM을 교체할 때 필요한 단계입니다.
주 - 여기에 나열된 단계를 수행하는 방법에 대한 자세한 지침은 해당 Sun Storage 6Gb SAS REM HBA 설치 안내서를 참조하십시오.
호스트를 부팅합니다.
다음 방법 중 하나를 사용하여 HBA BIOS 구성 유틸리티를 시작합니다.
Fusion-MPT SAS 제어기(예: Sun Storage RAID 확장 모듈 6Gb/s SAS HBA)의 경우, 부팅 중에 메시지가 나타나면 Ctrl+C를 누릅니다. 3단계를 수행합니다.
MegaRAID SAS 제어기(예: Sun Storage RAID 확장 모듈 6Gb/s SAS RAID HBA)의 경우, 부팅 중에 메시지가 나타나면 Ctrl+H를 누릅니다. 4단계를 수행합니다.
Fusion-MPT SAS-2 REM을 교체하는 경우 다음을 수행하여 기존 논리 드라이브를 활성화합니다.

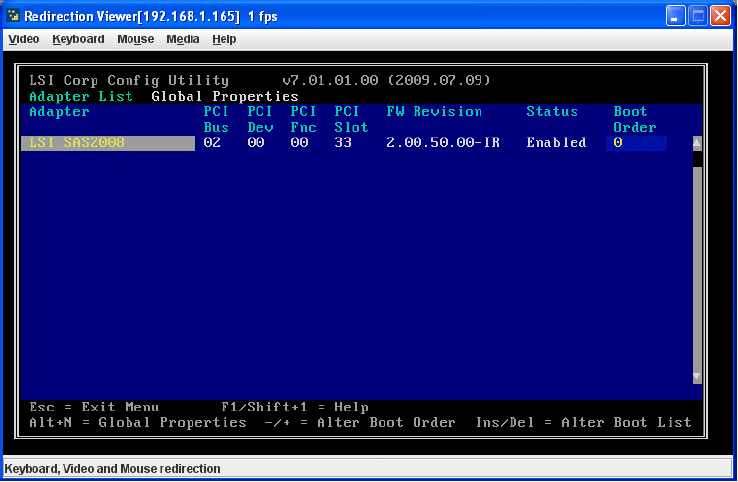

Adapter List 화면에서 화살표 키를 사용하여 SAS 어댑터를 선택하고 Enter 키를 누릅니다.
RAID Properties를 선택하고 Enter 키를 누릅니다.
View Existing Volume을 선택합니다.
Alt+N을 누르면 이 어댑터의 다른 볼륨으로 전환됩니다.
Manage Volume을 선택합니다.
Manage Volume 화면에서 Activate Volume을 선택합니다.
Y를 눌러 부팅 디스크가 있는 볼륨을 활성화합니다.
볼륨이 활성화됩니다.
Esc 키를 눌러 Adapter List로 돌아갑니다.
어댑터가 현재 부팅 장치로 구성되어 있는 경우 화면의 Boot Order 열에 번호 0이 표시됩니다.
+/- 키를 사용하여 부팅 순서를 변경할 수 있습니다.
변경 사항을 저장하고 유틸리티를 종료합니다.
다음에 MegaRAID Storage Manager 소프트웨어를 사용하여 어레이에 대해 저장된 다른 구성을 다시 적용해야 합니다. 5단계로 이동합니다.
MegaRAID SAS-2 REM을 교체하는 경우 다음을 수행하여 기존 가상 드라이브 구성을 가져옵니다.

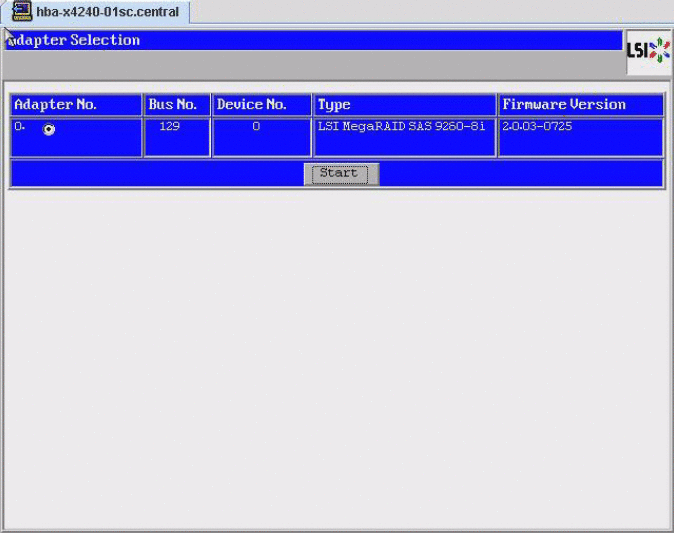

호스트에 여러 HBA가 있는 경우 Adapter List 화면에서 교체 REM을 선택하고 Start를 클릭합니다.

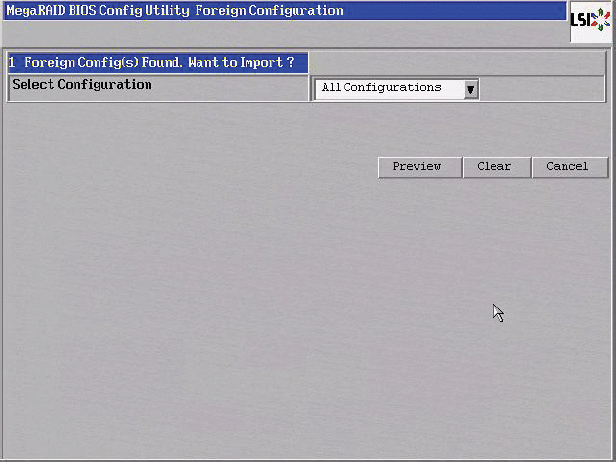

WebBIOS 유틸리티에서 외래 구성을 감지하여 가져오기 화면을 표시해야 합니다.
이 예에서 외래 구성은 이전 REM을 통해 구성된 기존 가상 드라이브입니다.
Preview 버튼을 클릭합니다.
오른쪽 창에는 외래 구성의 가상 드라이브 등록 정보가 표시되고, 왼쪽 창에는 외래 구성을 구성하는 드라이브가 표시됩니다.
 | 주의 - 이 화면에서 Clear 옵션을 클릭하면 디스크의 모든 데이터가 삭제됩니다. |
외래 구성을 사용하고 이 제어기의 기존 가상 드라이브를 다시 설정하려면 Import를 클릭합니다.
주 - 가져오려는 가상 드라이브에 보안 잠금이 설정된 경우 LSI MegaRAID SAS Software User's Guide에서 “Selecting Full Disk Encryption Security Options” 절의 가져오기 지침을 참조하십시오.
변경 사항을 저장하고 유틸리티를 종료합니다.
다음에 호스트 OS에서 실행한 MegaRAID Storage Manager 소프트웨어를 사용하여 어레이에 대해 저장된 다른 구성을 다시 적용해야 합니다.
호스트 OS에서 MegaRAID Storage Manager 소프트웨어를 실행합니다.
MegaRAID Storage Manager 창의 왼쪽 창에서 새 REM에 대한 제어기 아이콘을 선택합니다.
메뉴 표시줄에서 Operations(작업)->Configuration(구성)->Add Configuration from file(파일에서 구성 추가)을 선택합니다.
메시지가 나타나면 저장된 구성 파일을 열고 구성을 적용합니다.
|
