SunVTS 4.4 テストリファレンスマニュアル

付録 A ループバックコネクタ

ループバックコネクタは、通信ポートをテストするためのコネクタです。一部の通信接続をショートさせた (ループバック) プラグ、またはポート間ケーブルの形態になっています。


注 -

シリアルポートテストを正しく機能させるには、ループバックコネクタを正しく結線し、しっかりと接続する必要があります。結線不良、はんだ付け不良、ループバックコネクタの接続忘れなどがあると、誤った診断エラーメッセージの原因になります。


システムのテストで通常使用されるループバック用のプラグとケーブルのピン割り当ての一覧を以下の表に示します。

表 A-1 ループバックプラグのピン接続

信号名

EIA

CCITT #

RS-449 "A"

RS-449 "B"

DIN 8 8 ピン丸型

DB9 9 ピン

DB25 25 ピン

方向

アルファ ID

シャーシ・ フレーム接地

AA

101

1

NC*

NC*

NC*

1

なし

AA

データ送信 (TxDa)

BA

103

4

22

3

3

2

出力

BA

データ受信 (RxDa)

BB

104

6

24

5

2

3

入力

BB

送信要求 (RTSa)

CA

105

7

25

6

7

4

出力

CA

送信可 (CTSa)

CB

106

9

27

2

8

5

入力

CB

データセットレディ (DSRa)

CC

107

11

29

NC*

6

6

入出力

CC

信号接地 (SG)

AB

102

19

NC*

4

5

7

なし

AB

データ キャリア 検出 (DCDa)

CF

109

13

31

7

1

8

入力

CF

送信クロック IN(TRxCa)

DB

114

5

23

NC*

NC*

15

入力

DB

受信クロック IN(RTxCa)

DD

115

8

26

8

NC*

17

入力

DD

データ端末レディ (DTRa)

CD

108

12

30

1

4

20

出力

CD

外部クロック OUT(TRxCa)

DA

113

17

35

NC*

NC*

24

出力

DA

データキャリア検出 2 (DCDb)

SCF

122

NC*

NC*

NC*

NC*

12

入力

SCF

送信可 2 (CTSb)

SCB

121

NC*

NC*

NC*

NC*

13

入力

SCB

データ送信 2 (TxDb)

SBA

118

NC*

NC*

NC*

NC*

14

出力

SBA

データ受信 2 (RxDb)

SBB

119

NC*

NC*

NC*

NC*

16

入力

SBB

送信要求 2 (RTSb)

SCA

120

NC*

NC*

NC*

NC*

19

出力

SCA

注: *NC = 接続なし

25 ピン RS-232 ループバックプラグ

単一ポート用の RS-232 および RS-423 ループバックプラグは、特別に結線された DB-25 オスコネクタです。このコネクタは、テストするシステムの背面にあるシリアルポートに接続します。

図 A-1 25 ピン RS-232 ループバックプラグのピン結線

Graphic

25 ピン RS-232 ポート間ループバックケーブル

図 A-2 を参照して、25 ピンの RS-232 または RS-423 の 2 つのポートを接続するループバックケーブルを結線してください (2 つの DB-25 の接続)。ループバックケーブルは、テストするシステムの背面にある一対のシリアルポートに接続します。コネクタはともにオスです。

図 A-2 25 ピン RS-232 ポート間ループバックケーブルのピン結線

Graphic

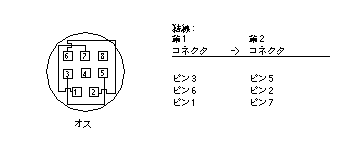

8 ピン間ループバックケーブル

8 ピンの丸型 DIN RS-232 または RS-423 の 2 つのポートを接続するループバックケーブルを結線してください。コネクタはともにオスです。

図 A-3 8 ピン間ループバックケーブルのピン結線

Graphic

ピン 8 (受信クロック IN (DD)) は接続しません。

8 ピンループバックプラグ

8 ピンの丸型オス DIN RS-232 および RS-423 の単一ポートループバックプラグを作成してください。

図 A-4 8 ピンループバックプラグのピン結線

Graphic

ピン 8 (受信クロック IN (DD)) は接続しません。

25 ピンポート A-B ループバックプラグ

ほとんどのシステムでは、25 ピンのポート A からポート B へのループバックプラグを結線してください。

図 A-5 ポート A-B 接続ループバックプラグのピン結線

Graphic

25 ピンポート A-A、ポート B-B ループバックプラグ

周辺装置に接続する通信ポートがシステムに 1 つしかない場合は、その通信ポート用にオスの 25 ピンループバックプラグを作成してください。

図 A-6 ポート A-A、ポート B-B ループバックプラグのピン結線

Graphic

メスの 96 ピンループバックコネクタ

96 ピンコネクタの入手方法については、購入先に問い合わせてください (パーツ番号: 370-1366)。

図 A-7 メスの 96 ピンループバックコネクタのピン結線

Graphic

96 ピンメス特殊ループバックコネクタ

96 ピンコネクタの入手方法については、購入先に問い合わせてください (パーツ番号: 370-1381) 。

図 A-8 96 ピンメス特殊ループバックコネクタのピン結線

Graphic

37 ピン RS-449 ループバックケーブル

2 つの 37 ピン RS-449 同期ポートを接続するループバックケーブルを結線してください。

図 A-9 37 ピン RS-449 接続ループバックケーブルのピン結線

Graphic

37 ピン RS-449 ループバックプラグ

オスの 37 ピンループバックプラグを作成する場合は、下図のように結線してください。このプラグの入手方法については、購入先に問い合わせてください (パーツ番号: 530-1430) 。

図 A-10 37 ピン RS-449 ループバックプラグのピン結線

Graphic

9 ピンオス単一ポートループバックプラグ

オスの 9 ピン RS-232 および RS-423 単一ポートループバックプラグを作成してください。

図 A-11 9 ピンオス単一ポートループバックプラグのピン結線

Graphic

9 ピンメス単一ポートループバックプラグ

メスの 9 ピン RS-232 および RS-423 単一ポートループバックプラグを作成してください。pcmciatest には、このループバックプラグを使用してください。

図 A-12 9 ピンメス単一ポートループバックプラグのピン結線

Graphic

9 ピン - 25 ピンポート間ループバックケーブル

9 ピンの RS-232 または RS-423 ポートから 25 ピンの RS-232 または RS-423 ポートへのループバックケーブルを結線してください。コネクタはともにオスです。

図 A-13 9 ピン - 25 ピンポート間ループバックケーブルのピン結線

Graphic

9 ピンポート間ループバックケーブル

ともに 9 ピンの RS-232 または RS-423 ポートを接続するループバックケーブルを結線してください。コネクタはともにオスです。

図 A-14 9 ピンポート間ループバックケーブルのピン結線

Graphic

このケーブルの、サンのパーツ番号はありません。

NT-TE 接続ループバックケーブル

標準の 2 つの RJ-45 コネクタを使用し、ピン 1 とピン 1、ピン 2 とピン 2 というようにしてすべてのピンを接続します。このループバックは「ストレートスルー」接続です。

より対線 Ethernet (TPE) ループバックケーブル

標準の RJ-45 は次のように接続してください。このループバックケーブルは、eri デバイスの netlbtest に使用します。

図 A-15 より対線 Ethernet (TPE) ループバックケーブルの結線

Graphic
