Connexions Ethernet

Le NEM M2 Multi-Fabric 10GbE virtualisé fournit les connecteurs magnétiques et RJ-45 pour les dix interfaces Ethernet 10/100/1000 base-T des modules serveur Sun Blade 6000 via le midplane. Le NEM M2 Multi-Fabric 10GbE virtualisé Sun Blade 6000 possède un port Ethernet 10/100/1000BASE-T pour chaque emplacement de module serveur. Aucun circuit actif n’existe sur le module NEM M2 Multi-Fabric 10GbE virtualisé pour ces ports GbE.

Le NEM M2 Multi-Fabric 10GbE virtualisé fournit également une connexion 10 GbE pour chaque module serveur. Chaque module serveur semble avoir avec sa propre carte d'interface réseau 10 GbE via les ASIC du module NEM M2 virtualisé. Tous les modules serveur partagent deux ports physiques SFP+ 10 GbE via un convertisseur parallèle-série/série-parallèle 10 GbE double canal par ASIC. Dans un châssis Sun Blade 6000 , cinq modules serveur se connectent à un seul ASIC d’un module NEM M2 virtualisé et partagent son port 10 GbE. Les deux ASIC d’un module NEM M2 virtualisés peuvent être configurés afin que les dix modules serveur partagent un seul port 10 GbE et que les câbles soient regroupés plus simplement.

Reportez-vous à la section Virtualisation de la carte d'interface réseau 10 GbE pour plus d’informations sur la virtualisation 10 GbE d’un module NEM.

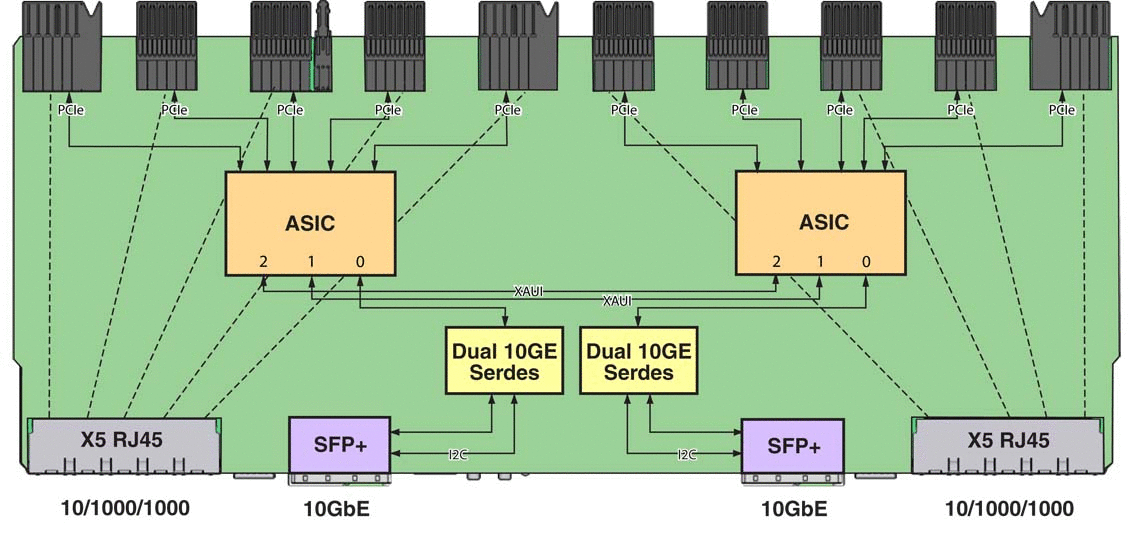

La figure suivante est un schéma des connexions Ethernet d’un module NEM.
