Installazione del jumper P0601

Per installare il jumper P0601, procedere come segue:

1. Arrestare il sistema, quindi ruotare l'interruttore a chiave del sistema in posizione di Standby.

   ---

   Avvertenza -

   La scheda di clock non è hot-pluggable. Non rimuovere la scheda di clock finché il sistema non è stato arrestato e spento.

   ---

2. Rimuovere la scheda di clock dal sistema (vedere la Figura 5-2).

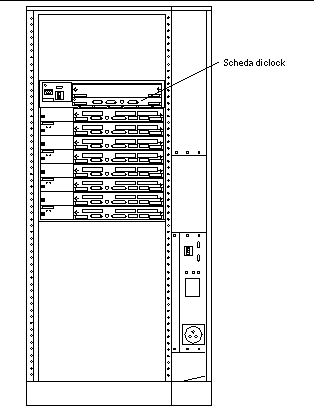

   Figura 5-2 Vista posteriore del sistema Sun Enterprise 6000




   ---

   Nota -

   La Figura 5-2 mostra un sistema a 16 slot. Questi sistemi sono disponibili anche in configurazioni a 4, 5 e 8 slot.

   ---

3. Individuare la posizione del jumper P0601 (Figura 5-3) sulla scheda di clock.

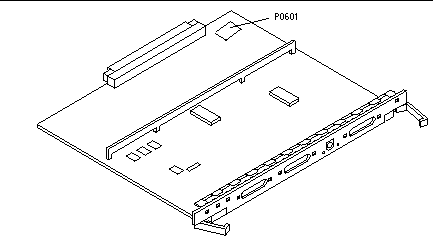

   Figura 5-3 Posizione del jumper P0601 sulla scheda di clock




4. Inserire il jumper P0601 sulla scheda di clock.

5. Reinstallare la scheda di clock nel sistema.

   Per informazioni dettagliate su questa procedura, vedere il Capitolo 6 del manuale di riferimento.

6. Portare l'interruttore a chiave in posizione di accensione (On) o di diagnostica.
