身份識別型通訊範例的使用實例

對於具備此特性的部署解決方案而言，通常有許多個詳細的使用實例，描繪使用者與此解決方案提供之服務間的互動。此範例強調使用者從 Web 瀏覽器用戶端登入入口網站時，元件之間的互動。本範例會將登入方案分為兩個使用實例：

• 使用者登入，通過認證，Portal Server 擷取使用者的入口網站配置。

• Portal Server 擷取電子郵件和行事曆資訊以在 Web 用戶端中顯示。

可將這兩個使用實例視為一個延伸的使用實例。不過，此範例分別討論這兩個使用實例以達到簡化的目的。

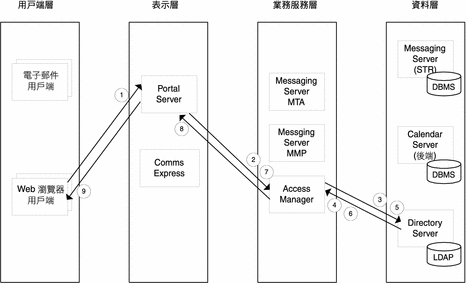

使用實例 1：使用者成功登入，入口網站擷取使用者的配置

步驟

1. Web 瀏覽器用戶端傳送使用者 ID 與密碼至 Portal Server。

2. Portal Server 請求 Access Manager 提供認證。

3. Access Manager 請求 Directory Server 驗證使用者 ID 和密碼。

4. Directory Server 驗證使用者 ID 和密碼。

5. Access Manager 請求 Directory Server 提供使用者設定檔。

6. Directory Server 傳回使用者設定檔。

7. Portal Server 請求 Access Manager 提供使用者顯示設定檔。

8. Access Manager 傳回入口網站配置。

9. 入口網站配置顯示於 Web 瀏覽器用戶端。

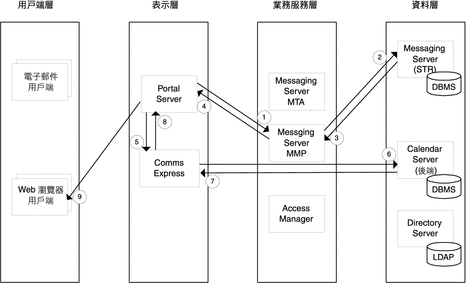

使用實例 2：Portal Server 顯示電子郵件和行事曆資訊

步驟

1. 成功登入、認證及擷取入口網站配置後，Portal Server 請求 Messaging Server MMP 提供電子郵件。

2. MMP 請求 Messaging Server STR 提供郵件清單。

3. STR 將訊息清單傳回至 MMP。

4. MMP 將郵件標題轉送至 Portal Server。

5. Portal Server 請求 Communications Express 提供行事曆資訊。

6. Communications Express 請求 Calendar Server 後端提供行事曆資訊。

7. Calendar Server 後端將行事曆資訊傳回至 Communications Express。

8. Communications Express 將行事曆資訊轉送至 Portal Server。

9. Portal Server 將所有通道資訊傳送至 Web 瀏覽器用戶端。
