第 1 要素：基礎架構服務相依性

分散式企業應用程式的互動軟體元件需要一套基本的基礎架構服務，讓分散式元件可以執行相互通訊、協調作業、實作安全存取等動作。本節說明若干 Java ES 元件在提供這些基礎架構服務時發揮的關鍵作用。

基礎架構服務層級

設計分散式軟體系統時，不論它主要由自訂開發元件還是即開即用 Java ES 元件組成，都需要包含若干基礎架構服務。這些服務可在許多層級中作業。

圖 2–2 說明解決方案架構的基礎架構服務相依性這一要素。此圖中顯示的層級是圖 1–1 中基礎架構服務層的展開檢視。

圖 2–2 中的服務階層及它們之間的相依性構成了解決方案邏輯架構的重要一要素。這些基礎架構服務提供了瞭解 Java ES 系統服務元件 (請參閱系統服務元件) 作用的概念基礎。

圖 2–2 中顯示的服務大體分成三大群組：低階平台服務、高階應用程式服務與一組中介軟體服務，各群組的命名依據是某個群組在其他兩個群組間的位置。

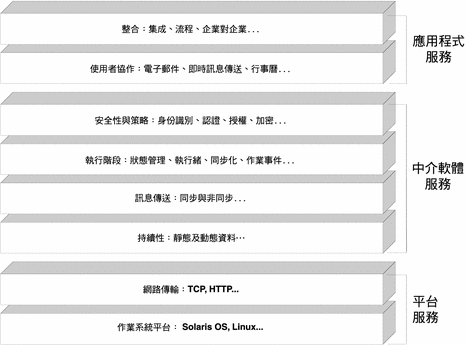

圖 2–2 第 1 要素：基礎架構服務層級

下列段落描述了不同的基礎架構服務層級，並參照與 Java 程式設計語言輔件相關的各種服務。依從最低至最高的順序 (如圖 2–2 中所示) 描述這些服務層級：

• 作業系統平台。為任何在電腦上執行的程序提供基本支援。作業系統 (像是 Solaris^TM 作業系統、Linux 或 Microsoft Windows) 管理實體裝置以及記憶體、執行緒和其他支援 Java 虛擬機器 (JVM^TM 機器) 所需的資源。

• 網路傳輸。為在不同電腦上執行的分散式應用程式元件間的通訊提供基本網路支援。這些服務包括對 TCP 和 HTTP 等協定的支援。其他較高層級的通訊協定 (請參閱訊息傳送層) 則要視這些基礎傳輸服務而定。

• 持續性。提供對存取與儲存靜態資料 (像是使用者、目錄或配置資訊) 與動態應用程式資料 (經常更新的資訊) 的支援。

• 訊息傳送。提供對應用程式元件間同步和非同步通訊的支援。同步訊息傳送指訊息的即時傳送與接收，且包括 J2EE 元件間的遠端方法呼叫 (RMI) 及與 Web 服務的 SOAP 互動。而在非同步訊息傳送通訊中，訊息發送並不需要依賴客戶是否已準備好立即接收訊息才能進行。非同步訊息傳送規格 (如 Java Message Service (JMS) 和 ebXML) 支援擔保穩定性及其他訊息傳送語義。

• 執行階段。提供任何分散式元件模型 (像是 J2EE 或 CORBA 模型) 所需的支援。除緊耦合分散式元件所需的遠端方法呼叫外，執行階段服務還包括元件狀態 (生命週期) 管理、執行緒池管理、同步化 (互斥鎖定)、持續性服務、分散式作業事件監視及分散式例外處理。在 J2EE 環境中，這些執行階段服務由應用程式伺服器或 Web 伺服器中的 EJB^TM、Web 及訊息驅動 Bean 容器提供。

• 安全性與策略。提供對應用程式資源安全存取的支援。這些服務包括對一些策略的支援，這些策略管控以群組或角色為基礎的對分散式資源的存取，還包括單次登入功能。單次登入讓使用者能夠在通過分散式系統中一項服務的認證時便自動通過系統中其他服務 (J2EE 元件、業務服務和 Web 服務) 的認證。

• 使用者協作。提供在支援使用者間的直接通訊及企業與網際網路環境中使用者間的協作方面發揮關鍵作用的服務。因此，這些服務是應用程式層級的業務服務，一般由獨立伺服器 (如電子郵件伺服器或 Calendar Server) 提供。

• 整合。提供集合現有業務服務的服務。提供用來存取服務的共用介面 (如入口網站所採用的)，或是透過將這些服務在生產作業流程中予以協調的程序引擎將它們加以整合。整合也可以不同企業間的企業對企業互動方式來進行。

圖 2–2 中顯示的服務層級反映各種基礎架構服務 (從最低層級的作業系統服務到最高層級的應用程式與整合服務) 彼此間的普遍相依關係。一般來說，每項服務都依賴於其下方的服務，而為其上方的服務提供支援。

不過，圖 2–2 沒有表示各基礎架構服務的嚴格分層。較高層級的服務可直接與較低層級的服務進行互動，而不需要仰賴中間層級。例如，某些執行階段服務可直接仰賴平台服務，而不需要其間有任何服務層級。此外，也可將其他服務層級如監視或管理服務納入到此概念性圖示中。

Java Enterprise System 基礎架構服務元件

Java ES 元件實作 圖 2–2 中顯示的分散式基礎架構服務層級。不同層級內 Java ES 系統服務元件的定位顯示在圖 2–3 中。

圖 2–3 Java ES 系統服務元件

---

備註 –

圖 2–3 中顯示的作業系統平台不是 Java Enterprise System 的正式部分，不過，包含它們的目的是顯示支援 Java ES 元件的作業系統平台。

---

Java Enterprise System 基礎架構服務相依性

一般而言，圖 2–3 中顯示的每個 Java ES 系統服務元件都依賴基礎架構中其下的元件，並支援其上的元件。在設計邏輯架構時，這些相依性及支援關係是重要因素。

表 2–1 顯示 Java ES 系統服務元件間的特定關係 (依從上至下順序列示)，如圖 2–3 所示。

表 2–1 Java ES 系統服務元件間的關係

元件	依賴	支援
Portal Server	Application Server 或 Web Server  Access Manager  Directory Server  如果配置為使用對應的通道：Calendar Server Messaging Server Instant Messaging
Messaging Server	Directory Server  Access Manager (用於單次登入)	Calendar Server (用於電子郵件通知)  Portal Server (用於訊息傳送通道)
Instant Messaging	Directory Server  Access Manager (用於單次登入)	Portal Server (用於即時訊息傳送通道)
Calendar Server	Directory Server  Messaging Server (用於電子郵件通知服務)  Access Manager (用於單次登入)	Portal Server (用於行事曆通道)
Access Manager	Application Server 或 Web Server  Directory Server	Portal Server  如果配置為單次登入：Calendar Server Messaging Server Instant Messaging
Application Server	Message Queue  Directory Server (用於管理式物件)	Portal Server  Access Manager
Message Queue	Directory Server (用於管理式物件)	Application Server
Web Server	Access Manager (用於存取控制)	Portal Server  Access Manager
Directory Server	無	Portal Server  Calendar Server  Messaging Server  Instant Messaging  Access Manager
Service Registry	無	Applcation Server 式元件
