IPQoS の構成例の紹介

このマニュアルの残りの章で説明する作業では、この節で紹介する IPQoS の構成例を使用します。この例は、BigISP と呼ばれる架空のサービスプロバイダのパブリックイントラネットで実装される差別化サービスのソリューションを示しています。BigISP は、専用回線で BigISP に接続する大企業と、モデムから電話回線で BigISP に接続する個人の、2 種類のユーザーにサービスを提供しています。

例 — IPQoS トポロジ

次の図は、BigISP のパブリックイントラネットに使用されるネットワークトポロジを示しています。

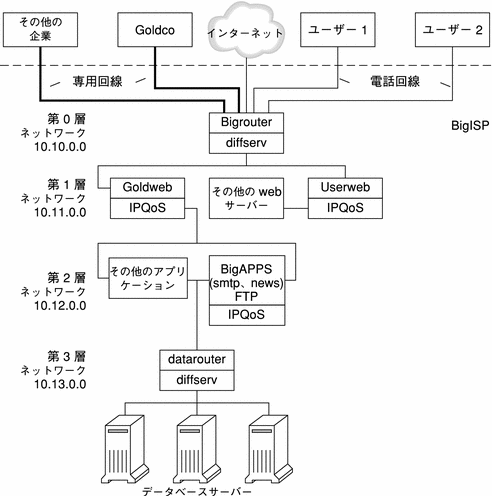

図 2–4 IPQoS のトポロジの例

前の図に示すように、BigISP のパブリックイントラネットには、4 つの層が実装されています。

• 第 0 層 – ネットワーク 10.10.0.0 には、Bigrouter という大規模な diffserv ルーターがあり、外部インタフェースと内部インタフェースの両方を備えています。 Goldco 社という大企業をはじめとする数社の企業が Bigrouter で終端する専用回線サービスを借りています。 第 0 層では、電話回線または ISDN を介して接続する個人客も管理しています。

• 第 1 層 – ネットワーク 10.11.0.0 では、Web サービスを提供しています。Goldweb サーバーは、Goldco 社が BigISP から購入したプレミアムサービスの一部である Web サイトのホストとして動作します。Userweb サーバーは、個人客が購入した小規模の Web サイトのホストして動作します。Goldweb と Userweb のどちらのサーバーも IPQoS に対応しています。

• 第 2 層 – ネットワーク 10.12.0.0 では、すべての顧客が使用するアプリケーションを提供します。アプリケーションサーバーの 1 つである BigAPPS は IPQoS 対応サーバーです。BigAPPS は、SMTP、ニュース、および FTP サービスを提供します。

• 第 3 層 – ネットワーク 10.13.0.0 には、大規模データベースサーバーがいくつか格納されています。第 3 層へのアクセスは、datarouter という diffserv ルーターによって制御されます。
