Preface

This manual provides all the information you need to install the SBE/S SBus card. The manual is organized into three chapters and four appendices:

Chapter 1: Introducing the SBE/S SBus Card. This chapter describes the features of the SBE/S SBus card.

Chapter 2: Installing the SBE/S SBus Card. This chapter provides step-by- step instructions on how to install the SBus card on the 600MP system board.

Chapter 3: Running Diagnostic Tests. This chapter explains how to run diagnostic tests that verify that the SBE/S card is working correctly in the system.

Appendix A: This appendix identifies the components on the SBus card that are field replaceable units (FRUs).

Appendix B: This appendix provides background information on configuration of the kernel and Open Boot PROM 2.0.

Appendix C: This appendix provides pinout data.

Appendix D: This appendix provides information on performance and power specifications, safety compliance, and environmental specifications.

Appendix E: This appendix provides information on SCSI Bus numbers assignments.

When You Need Help with UNIX Commands

This manual may not include specific software commands or procedures. Instead, it names software tasks and refers you to operating system documentation or the handbook that was shipped with your peripheral.

To find information about commands or procedures such as:

Shutting down the system

Configuring devices

Other software procedures

See one or more of the following:

Solaris 1.x (SunOS 4.x) Handbook for SMCC Peripherals, P/N 801-2424-xx. (Contains SunOS 4.x software commands.)

Solaris 2.x Handbook for SMCC Peripherals, P/N 801-2425-xx. (Contains Solaris 2.x software commands.)

On-line AnswerBook. (Contains the complete set of documentation supporting SunOS 4.x or Solaris 2.x.)

Other software documentation that you received with your system.

Task Map for Getting Your System Running

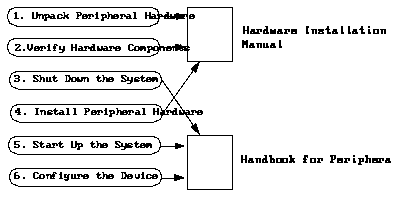

The diagram below outlines the tasks you can perform to successfully install a new peripheral. Each numbered item in the diagram represents a procedure and the arrows point to manuals in which these procedures are detailed.

After you perform these tasks, you will be ready to use the new peripheral with your system.

Document Conventions

These typographical conventions are used in this document:

This font identifies text that is displayed on the screen. For example:

Syncing file systems. . . done

This type identifies the commands that you need to enter. For example:

% cd cdrom

Notes, Cautions, and Warnings

Warning -

This equipment contains lethal voltage. Accidental contact can result in serious injury or death.

Caution -

Improper handling by unqualified personnel can cause serious damage to this equipment. Unqualified personnel who tamper with this equipment may be held liable for any resultant damage to the equipment.

Individuals who remove any outer panels to access this equipment must observe all safety precautions and ensure compliance with skill level requirements, certification, and all applicable local and national laws.

Procedures contained in this document must be performed by qualified service-trained maintenance providers.

Note - Before you begin, carefully read each of the procedures in this manual. If you have not performed similar operations on comparable equipment, do not attempt to perform these procedures.
