Annexe A Description des signaux des connecteurs
Cette annexe décrit les signaux des connecteurs de la carte logique principale du système Sun Enterprise 420 et l'affectation des broches des connecteurs qui sont accessibles par le panneau arrière.
Les sujets suivants sont traités dans cette annexe :
A.1 Références pour le connecteur clavier/souris

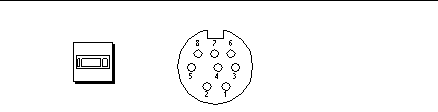

A.1.1 Schéma du connecteur clavier/souris
Le connecteur clavier/souris (J2701) est un connecteur de type DIN-8 qui se trouve sur le panneau arrière de la carte logique principale.
A.1.2 Signaux du connecteur clavier/souris
|
Broche |
Nom du signal |
Description du signal |
|---|---|---|
|
1 |
Gnd |
Ground (Masse) |
|
2 |
Gnd |
Ground (Masse) |
|
3 |
+5 Vdc |
+5 Vdc (+5 Vcc) |
|
4 |
MOUSE_IN_CONN |
Mouse receive data (Réception données souris) |
|
5 |
KBD_OUT_L |
Keyboard out (Sortie clavier) |
|
6 |
KBD_IN_CONN |
Keyboard in (Entrée clavier) |
|
7 |
KPOWERON_L |
Keyboard power on (Mise sous tension clavier) |
|
8 |
+5 Vdc |
+5 Vdc (+5 Vcc) |
A.2 Références pour les connecteurs A et B des ports série
Les connecteurs A et B (dans l'ordre, J2902 et J2903) des ports série sont des connecteurs de type DB-25 qui se trouvent sur le panneau arrière de la carte logique principale. Ces deux ports série sont conformes aux normes RS-423/RS-232.
A.2.1 Schéma des connecteurs A et B des ports série
A.2.2 Signaux des ports série
|
Broche |
Signal |
Description |
|---|---|---|
|
1 |
NC |
Not connected (Pas connecté) |
|
2 |
SER_TDX_A_CONN |
Transmit Data (Transmission de données) |
|
3 |
SER_RXD_A_CONN |
Receive Data (Réception de données) |
|
4 |
SER_RTS_A_L_CONN |
Ready To Send (Prêt à émettre) |
|
5 |
SER_CTS_A_L_CONN |
Clear To Send (Prêt à recevoir) |
|
6 |
SER_DSR_A_L_CONN |
Data Set Ready (Emetteur prêt) |
|
7 |
Gnd |
Signal ground (Mise à la masse) |
|
8 |
SER_DCD_A_L-CONN |
Data Carrier Detect (Détection porteuse de données) |
|
9 |
BUTTON_POR |
TBD |
|
10 |
BUTTON_XIR_L |
TBD |
|
11 |
+5Vdc |
+5 Vdc (+5 Vcc) |
|
12 |
NC |
Not connected (Pas connecté) |
|
13 |
NC |
Not connected (Pas connecté) |
|
14 |
NC |
Not connected (Pas connecté) |
|
15 |
SER_TRXC_A_L_CONN |
Transmit Clock (Horloge de transmission) |
|
16 |
NC |
Not connected (Pas connecté) |
|
17 |
SER_RXC_A_L_CONN |
Receive Clock (Horloge de réception) |
|
18 |
NC |
Not connected (Pas connecté) |
|
19 |
NC |
Not connected (Pas connecté) |
|
20 |
SER_DTR_A_L_CONN |
Data Terminal Ready (Terminal prêt) |
|
21 |
NC |
Not connected (Pas connecté) |
|
22 |
NC |
Not connected (Pas connecté) |
|
23 |
NC |
Not connected (Pas connecté) |
|
24 |
SER_TXC_A_L_CONN |
Terminal Clock (Horloge du terminal) |
|
25 |
|
None (Aucune) |
A.3 Références pour le connecteur TPE
Le connecteur Ethernet à paire torsadée (TPE) est un connecteur de type RJ-45 qui se trouve sur le panneau arrière de la carte logique principale.
Attention : Ne connectez que des câbles TPE au connecteur TPE.
A.3.1 Schéma du connecteur TPE
A.3.2 Signaux du connecteur TPE
|
Broche |
Nom du signal |
Description |
|---|---|---|
|
1 |
Common mode termination |
Termination (Terminaison) |
|
2 |
Common mode termination |
Termination (Terminaison) |
|
3 |
TX+ |
Transmit data + (Transmission de données +) |
|
4 |
+5Vdc |
+5 Vdc (+5 Vcc) |
|
5 |
TX- |
Transmit data + (Transmission de données +) |
|
6 |
RX+ |
Receive data + (Réception de données +) |
|
7 |
RX_ |
Receive data - (Réception de données -) |
|
8 |
Common mode termination |
Termination (Terminaison) |
A.3.3 Connectivité des types de câbles TPE
Vous pouvez raccorder les types de câbles bifilaires torsadés Ethernet suivants au connecteur TPE :
-
Pour les applications 10BASE-T, câble à paire torsadée non-blindé (UTP) :
-
Catégorie 3 (UTP-3, qualité vocale) ;
-
Catégorie 4 (UTP-4) ;
-
Catégorie 5 (UTP-5, qualité données).
-
-
Pour les applications 100BASE-T, câble UTP, UTP-5, qualité données.
A.3.4 Longueur du câble UTP-5 externe
La liste ci-dessous décrit les applications des câbles TPE UTP-5 et les longueurs maximales admises.
-
Câble type UPT-5, qualité données ;
-
Applications-10BASE-T ou 100BASE-T ;
-
Longueur maximale (sys. métrique) - 100 mètres ;
-
Longueur maximale (sys. anglo-saxon) - 109 yards.
A.4 Références pour le connecteur UltraSCSI
Le connecteur UltraSCSI (Ultra small computer system interface) se trouve sur le panneau arrière de la carte logique principale.
A.4.1 Schéma du connecteur UltraSCSI
A.4.2 Signaux du connecteur UltraSCSI
|
Broche |
Nom du signal |
Description |
|---|---|---|
|
1 |
Gnd |
Ground (Masse) |
|
2 |
Gnd |
Ground (Masse) |
|
3 |
NC |
Not connected (Pas connecté) |
|
4 |
Gnd |
Ground (Masse) |
|
5 |
Gnd |
Ground (Masse) |
|
6 |
Gnd |
Ground (Masse) |
|
7 |
Gnd |
Ground (Masse) |
|
8 |
Gnd |
Ground (Masse) |
|
9 |
Gnd |
Ground (Masse) |
|
10 |
Gnd |
Ground (Masse) |
|
11 |
Gnd |
Ground (Masse) |
|
12 |
Gnd |
Ground (Masse) |
|
13 |
Gnd |
Ground (Masse) |
|
14 |
Gnd |
Ground (Masse) |
|
15 |
Gnd |
Ground (Masse) |
|
16 |
Gnd |
Ground (Masse) |
|
17 |
TERMPOWER |
Termpower (Alimentation terminal) |
|
18 |
TERMPOWER |
Termpower (Alimentation terminal) |
|
19 |
NC |
Not connected (Pas connecté) |
|
20 |
Gnd |
Ground (Masse) |
|
21 |
Gnd |
Ground (Masse) |
|
22 |
Gnd |
Ground (Masse) |
|
23 |
Gnd |
Ground (Masse) |
|
24 |
Gnd |
Ground (Masse) |
|
25 |
Gnd |
Ground (Masse) |
|
26 |
Gnd |
Ground (Masse) |
|
27 |
Gnd |
Ground (Masse) |
|
28 |
Gnd |
Ground (Masse) |
|
29 |
Gnd |
Ground (Masse) |
|
30 |
Gnd |
Ground (Masse) |
|
31 |
Gnd |
Ground (Masse) |
|
32 |
Gnd |
Ground (Masse) |
|
33 |
Gnd |
Ground (Masse) |
|
34 |
Gnd |
Ground (Masse) |
|
35 |
SCSI_B_DAT<12> |
Data 12 (Données 12) |
|
36 |
SCSI_B_DAT<13>_ |
Data 13 (Données 13) |
|
37 |
SCSI_B_DAT<14>_ |
Data 14 (Données 14) |
|
38 |
SCSI_B_DAT<15>_ |
Data 15 (Données 15) |
|
39 |
SCSI_B_PAR<l> |
Parity 1 (Parité 1) |
|
40 |
SCSI_B_DAT<0>_ |
Data 0 (Données 0) |
|
41 |
SCSI_B_DAT<1>_ |
Data 1 (Données 1) |
|
42 |
SCSI_B_DAT<2>_ |
Data 2 (Données 2) |
|
43 |
SCSI_B_DAT<3>_ |
Data 3 (Données 3) |
|
44 |
SCSI_B_DAT<4>_ |
Data 4 (Données 4) |
|
45 |
SCSI_B_DAT<5>_ |
Data 5 (Données 5) |
|
46 |
SCSI_B_DAT<6>_ |
Data 6 (Données 6) |
|
47 |
SCSI_B_DAT<7>_ |
Data 7 (Données 7) |
|
48 |
SCSI_B_PAR<0> |
Parity 0 (Parité 0) |
|
49 |
Gnd |
Ground (Masse) |
|
50 |
NC |
Not connected (Pas connecté) |
|
51 |
TERMPOWER_B |
Terminal B power (Alimentation terminal B) |
|
52 |
TERMPOWER_B |
Terminal B power (Alimentation terminal B) |
|
53 |
NC |
Not connected (Pas connecté) |
|
54 |
Gnd |
Ground (Masse) |
|
55 |
SCSI_B_ATN_L |
Attention (Attention) |
|
56 |
Gnd |
Ground (Masse) |
|
57 |
SCSI_B-BSY_L |
Busy (Occupé) |
|
58 |
SCSI_B_ACK_L |
Acknowledge (Accusé de réception) |
|
59 |
SCSI_B_RESET_L |
Reset (Réinitialisation) |
|
60 |
SCSI_B_MSG_L |
Message (Message) |
|
61 |
SCSI_B_SEL_L |
Select (Sélection) |
|
62 |
SCSI_B-CD_L |
Command (Commande) |
|
63 |
SCSI_B_REQ_L |
Request (Requête) |
|
64 |
SCSI_B_IO_L |
In/out (Entrée/sortie) |
|
65 |
SCSI_B_DAT<8>_ |
Data 8 (Données 8) |
|
66 |
SCSI_B_DAT<9>_ |
Data 9 (Données 9) |
|
67 |
SCSI_B_DAT<10>_ |
Data 10 (Données 10) |
|
68 |
SCSI_B_DAT<11>_ |
Data 11 (Données 11) |
Remarque :
le trait de soulignement ( _ ) signifie actif au niveau bas.
A.5 Références pour le connecteur du port parallèle
Le connecteur du port parallèle est un connecteur de type DB-25 situé sur le panneau arrière de la carte logique principale.
A.5.1 Schéma du connecteur du port parallèle
A.5.2 Signaux du port parallèle
|
Broche |
Signal |
Description |
|---|---|---|
|
1 |
PAR_DS_L_CONN |
Data Strobe Low (Strob. données bas) |
|
2 à 9 |
PP_DAT[0..7]_CONN |
Data0 Through Data7 (Bits de données 0 à 7) |
|
10 |
PAR_ACK_L_CONN |
Acknowledge Low (Accusé de réception bas) |
|
11 |
PAR_BUSY_CONN |
Busy (Occupé) |
|
12 |
PAR_PE_CONN |
Parity Error (Erreur de parité) |
|
13 |
PAR_SELECT_L_CONN |
Select Low (Sélection bas) |
|
14 |
PAR_AFXN_L_CONN |
Auto Feed Low (Alimentation automatique bas) |
|
15 |
PAR_ERROR_L_CONN |
Error Low (Erreur bas) |
|
16 |
PAR_INIT_L_CONN |
Initialize Low (Initialisation bas) |
|
17 |
PAR_IN_L_CONN |
Peripheral Input Low (Entrée périphérique bas) |
|
18 |
Gnd |
Chassis ground (Masse châssis) |
|
19 |
Gnd |
Chassis ground (Masse châssis) |
|
20 |
Gnd |
Chassis ground (Masse châssis) |
|
21 |
Gnd |
Chassis ground (Masse châssis) |
|
22 |
Gnd |
Chassis ground (Masse châssis) |
|
23 |
Gnd |
Signal ground (Mise à la masse) |
|
24 |
Gnd |
Signal ground (Mise à la masse) |
|
25 |
Gnd |
Signal ground (Mise à la masse) |
