Sun Java System Message Queue 3.7 UR1 技術摘要

第 4 章代理程式叢集

Message Queue 支援使用代理程式叢集，也就是會共同協作，向用戶端提供訊息傳送服務的代理程式群組。叢集可使管理員透過分發數個代理程式間的用戶端連線，根據訊息流量來調整訊息傳送作業。

本章說明代理程式叢集的架構和內部功能。涵蓋下列主題：

請注意，代理程式叢集提供服務可用性，但不提供資料可用性。如果叢集中的代理程式失敗，連線至該代理程式的用戶端可以重新連線到叢集中的其他代理程式，但是在重新連線到替代代理程式時，部分資料可能會遺失。

叢集架構

圖 4–1 顯示代理程式叢集的 Message Queue 架構。叢集中的每個代理程式會直接連線到其他所有代理程式。每個用戶端 (訊息產生器或用戶) 都擁有單獨的本機代理程式，藉以直接通訊，進行傳送和接收訊息，就好像此代理程式是叢集中唯一的代理程式一樣。事實上，本機代理程式與其他代理程式一起合作，為所有連線的用戶端提供傳送服務。

在叢集中，服務可用性取決於代理程式是否能夠共用目標與長期訂閱者的資訊。如果叢集代理程式失敗，此狀態資訊有可能會不同步。為防止出現這種可能情況，可以將叢集內的某個代理程式指定為主代理程式。主代理程式會維護配置變更記錄，以追蹤對叢集的永久性實體 (目標與長期訂閱) 所作的變更。此記錄可用以傳播此類變更資訊至變更發生時離線的代理程式。

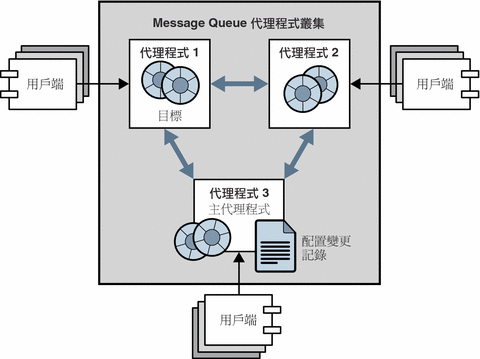

圖 4–1 叢集架構

下列各節說明如何在叢集中執行訊息傳送，以及如何配置和同步化代理程式 (即使一或多個代理程式處於離線狀態)。

訊息傳送

在叢集配置中，代理程式會共用目標與訊息用戶的資訊；每個代理程式均瞭解下列資訊：

叢集中所有實體目標的名稱、類型和屬性
每個訊息用戶的名稱、位置和偏好
上述資訊的更新 (刪除、增加或重新配置)

這可讓每個代理程式從其本身直接連線的訊息產生器，路由訊息到遠端訊息用戶。產生器的本機代理程式與用戶的本機代理程式有不同的職責：

產生器的本機代理程式負責保留及路由來自該產生器的訊息，記錄、管理作業事件，並且處理來自使用用戶端的確認。
用戶的本機代理程式負責保留用戶相關的資訊、轉寄訊息至用戶，並且讓產生器的代理程式瞭解用戶是否仍然可用，以及訊息是否成功使用。

叢集代理程式會一同作業，將叢集內的訊息流量降到最低；例如，如果遠端代理程式針對相同的主題目標有兩個完全一樣的訂閱，則訊息只會經由線路傳送一次。您可以設定目標特性，指定傳送至本機用戶優先於傳送至遠端用戶，以進一步減少流量。

如果用戶端與代理程式之間需要安全且加密的訊息傳送，可以配置叢集以提供代理程式之間安全的訊息傳送。

目標屬性

針對叢集代理程式上實體目標所設定的屬性，可以套用到叢集中該目標的所有實例；但是這些屬性指定的部分限制會套用到整個叢集，而其他限制則會套用到個別目標實例。表 4–1 列出您可以為實體目標設定的屬性，並指定屬性範圍。

表 4–1 叢集代理程式上實體目標的特性


特性名稱	範圍
`maxNumMsgs`	每個代理程式。因此，藉由在叢集中分發產生器，可讓您提高未使用訊息的限制總量。
`maxTotalMsgBytes`	每個代理程式。因此，藉由在叢集中分發產生器，可讓您提高為未使用訊息所保留的記憶體限制總量。
`lmitBehavior`	全域
`maxBytesPerMsg`	每個代理程式
`maxNumProducers`	每個代理程式
`maxNumActiveConsumers`	全域
`maxNumBackupConsumers`	全域
`consumerFlowLimit`	全域
`localDeliveryPreferred`	全域
`isLocalOnly`	全域
`useDMQ`	每個代理程式

叢集和目標

不論目標是由管理員所建立、自動建立或是暫時建立，都會影響目標在叢集中傳播的方式，以及在連線失敗或代理程式失敗時處理目標的方式。下列幾節說明幾種使用狀況，以判斷建立目標的時機和複製目標的方式。其中包括：

使用回覆發送模型產生至佇列

下圖顯示在用戶端產生至佇列並使用回覆發送模型時，目標的建立和複製方式。

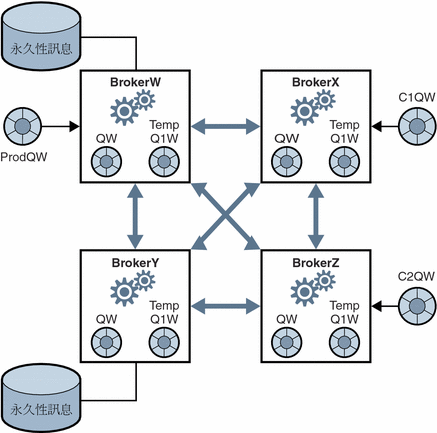

圖 4–2 叢集中的目標複製：使用回覆發送的佇列

管理員會建立實體目標 QW。在建立叢集期間，佇列會複製到整個叢集。
產生器 ProdQW 傳送訊息到佇列 QW，並使用回覆發送模型，引導回覆到暫時佇列 TempQ1W。(暫時佇列會在應用程式建立暫時目標並增加用戶時，建立並複製。)
本機代理程式 BrokerW 保留傳送到 QW 的訊息，並將該訊息路由到第一個符合此訊息選取條件的使用中用戶。訊息會傳送到用戶 C1QW (在 BrokerX 上) 或用戶 C2QW (在 BrokerY上)，這需視哪個用戶已備妥接收訊息而定。接收訊息的用戶會傳送回覆到目標 TempQ1W。

產生至自動建立的目標

下圖顯示在產生器將訊息傳送到不存在而需要自動建立的目標時，建立和複製目標的方式。

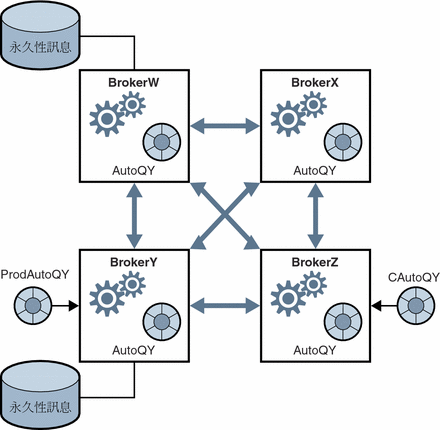

圖 4–3 叢集中的目標複製：自動建立的目標

產生器 ProdAutoQY 會將訊息傳送到目標 AutoQY，但是代理程式上不存在該目標。
代理程式會保留訊息，並建立目標 AutoQY。

自動建立的目標不會自動複製到整個叢集。只有當用戶選擇接收佇列 AutoQY 的訊息時，該用戶的本機代理程式才會建立目標 AutoQY，並傳送訊息到用戶。自動建立的目標會在用戶建立它的位置複製到整個叢集。在此範例中，當用戶 CAutoQY 建立目標時，複製便開始進行。

發佈至主題目標

下圖顯示在用戶端將訊息發佈到管理員建立的主題目標時，在叢集中建立和複製目標的方式。

圖 4–4 叢集中的目標複製：發佈到主題

管理員會建立實體主題目標 TY。管理員建立的目標 TY 會複製到整個代理程式叢集 (在使用目標之前)。
發佈者 PubTY 將訊息傳送到主題 TY。
本機代理程式 BrokerY 保留發佈到 TY 的任何訊息，並將訊息路由到符合此訊息選取條件的所有主題訂閱者。在此範例中，C1TY 和 C2TY 訂閱主題 TY。

在連線或代理程式失敗時處理目標

表 4–2 說明不同類型的目標如何在叢集中進行複製與刪除。

表 4–2 處理叢集中的目標


目標	傳播和刪除
管理員建立	目標建立後會在叢集中傳播，而且每個代理程式會永久儲存與目標相關的資訊。管理員明確刪除目標時，目標會被銷毀。如果有主代理程式，會在主代理程式中儲存建立與刪除記錄，以便叢集中的代理程式能同步化狀態資訊。
暫時	目標建立後會在叢集中傳播。如果允許與暫時目標相關聯的用戶重新連線，目標會永久儲存在用戶的本機代理程式中。否則一律不會儲存目標。如果用戶失去連線，則會刪除所有代理程式上的目標。如果用戶的本機代理程式當機，而且允許用戶重新連線，則與此用戶相關聯的暫時目標會受到監視。如果使用用戶端未在指定期間內重新連線，便會認為用戶端失敗並刪除目標。
自動建立	建立產生器但目標不存在時，會在產生器的本機代理程式上建立目標。針對不存在的目標建立用戶時，與該用戶和目標相關聯的資訊會傳播到整個叢集。自動建立的目標可以經由管理員明確刪除，或者在下列情況下自動刪除：當指定期間內沒有用戶或訊息時，由各個代理程式自動刪除。當代理程式重新啟動，而且沒有該目標的訊息時，由各個代理程式自動刪除。

叢集配置

若要在啟動時建立叢集中代理程式之間的連線，各個代理程式都必須收到其他所有代理程式的主機名稱與連接埠號 (包括主代理程式，如果存在)。此資訊由一組 叢集配置特性指定，而叢集中所有代理程式的這些特性都應該相同。雖然可以為每個代理程式個別指定配置特性，但這種方法易產生錯誤並容易導致叢集配置的不一致性。因此，建議您將所有配置特性集中置於啟動時各代理程式均參照的 叢集配置檔案。這樣可確保所有代理程式共用相同的配置資訊。

如需有關叢集配置特性的詳細資訊，請參閱「Sun Java System Message Queue 3.7 UR1 管理指南」中的「叢集配置特性」。

備註 –

雖然叢集配置檔案原本是用於配置叢集，但是也方便用於儲存叢集中所有代理程式共用的其他特性。

叢集同步化

叢集的配置只要有所變更，有關變更的資訊都會自動傳播到叢集中的所有代理程式。發生下列情況之一時，叢集配置會有所變更：

建立或銷毀叢集中某個代理程式上的目標。
目標的特性已變更。
訊息用戶以其本機代理程式註冊。
訊息用戶與其本機代理程式中斷連線 (不論是明確中斷連線，還是因為用戶端、代理程式或網路故障而中斷連線)。
訊息用戶會建立主題的長期訂閱。

這類變更資訊將立即傳播至發生變更時叢集內所有線上的代理程式。然而離線的代理程式 (例如當機的代理程式) 不會在發生變更時收到通知。考量到離線的代理程式，Message Queue 會為叢集維護配置變更記錄，其中記錄所有已建立或銷毀的永久性實體 (目標與長期訂閱)。離線的代理程式回復到線上狀態時 (或者在新的代理程式加入叢集中時)，該代理程式會參考此記錄，以取得關於目標與長期訂閱者的資訊，然後與其他代理程式交換目前使用中的訊息用戶相關資訊。

叢集中的一個代理程式會指定為 主代理程式，負責維護配置變更記錄。因為其他代理程式無法在沒有主代理程式的情況下完成初始化，所以主代理程式務必是叢集中首先啟動的代理程式。如果主代理程式離線，則配置資訊將無法在叢集中傳播，因為其他代理程式無法存取配置變更記錄。在這些情況下，如果您嘗試建立、重新配置或銷毀目標或長期訂閱，或嘗試執行如重新啟動長期訂閱等相關作業，則會出現異常。(但是非管理訊息的傳送仍會繼續正常作業。) 使用主代理程式和配置變更記錄是選擇性的。如果您擔心叢集配置變更或代理程式失敗之後叢集無法同步，才會需要主代理程式和配置變更記錄。
