CMM 및 노드 ILOM 개요

서버는 Oracle의 ILOM(Integrated Lights Out Manager) 버전 3.0 이상을 지원합니다. ILOM에서는 Sun Blade X6275 M2 서버 모듈의 두 컴퓨팅 노드를 관리할 수 있습니다. 이 작업은 섀시 CMM ILOM 또는 서버 모듈 노드의 ILOM 서비스 프로세서를 사용하여 수행할 수 있습니다.

다음 항목에서는 CMM 및 노드 ILOM에 대해 설명합니다.

CMM ILOM 정보

Sun Blade 6000 모듈식 시스템 섀시에는 섀시 모니터링 모듈(Chassis Monitoring Module, CMM)이라고 하는 고유 서비스 프로세서가 있습니다. CMM ILOM은 섀시를 통해 서버 모듈의 각 노드에 있는 서비스 프로세서에 대한 이더넷 연결을 제공합니다.

Sun Blade X6275 M2 서버 모듈을 지원하려면 최소 CMM ILOM 펌웨어 버전은 3.0.10.15(Sun Blade 6000 모듈식 시스템 소프트웨어 릴리스 3.2와 함께 제공)여야 합니다.

CMM ILOM 소프트웨어를 사용하면 설치된 서버 및 저장소 블레이드를 포함하여 모든 섀시 구성 요소를 모니터링하고 관리할 수 있습니다.

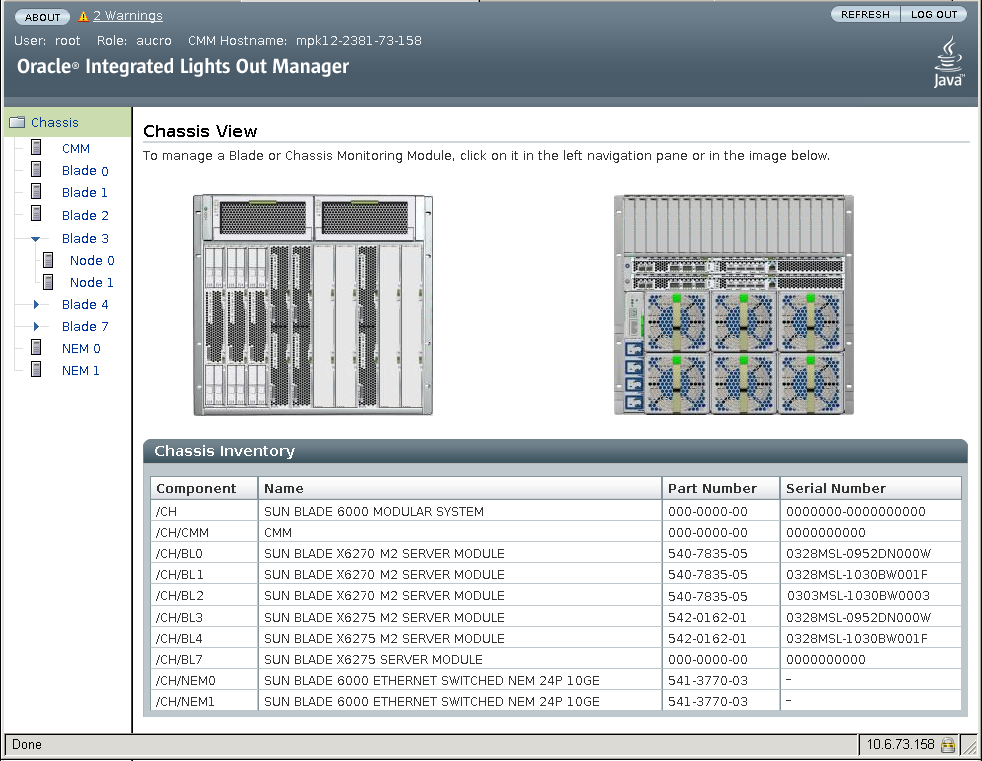

다음 그림에서는 CMM ILOM에 로그인할 때 웹 인터페이스의 예를 보여 줍니다. 이 그림에서는 왼쪽 창의 블레이드 아래에 있는 서버 모듈의 두 노드를 보여 줍니다.

다음은 CMM ILOM에 로그인할 때 명령줄 인터페이스(Command-Line Interface, CLI)를 사용하여 두 노드에 대한 정보를 보여 주는 예입니다. 이 예에서 서버 모듈은 섀시 블레이드 슬롯 3에 설치되었습니다.

-> show /CH/BL3

 /CH/BL3
    Targets:
        NODE0
        NODE1
        PRSNT
        ERR
        VPS

    Properties:
        type = Blade
        ipmi_name = BL3
        product_name = SUN BLADE X6275 M2 SERVER MODULE
        product_part_number = 542-0162-01
        product_serial_number = 0328MSL-1030BW0011
        system_identifier = mpk12-2381-72-130
        fru_name = unknown
        fru_version = FW 3.0.10.15
        fru_part_number = 542-0162-01
        fru_serial_number = 0328MSL-1030BW0011
        fru_extra_1 = FW 3.0.10.15
        fault_state = OK
        clear_fault_action = (none)

    Commands:
        cd
        set
        show

->

자세한 내용은 http://docs.sun.com/app/docs/prod/blade.srvr?l=ko에서 시스템 섀시 설명서를 참조하십시오.

노드 ILOM 정보

Sun Blade X6275 M2 서버 모듈에는 두 개의 서비스 프로세서(Service Processor, SP)가 있습니다. 각 서버 모듈 컴퓨팅 노드에 대해 하나씩 포함되어 있습니다. ILOM은 각 노드를 별도로 모니터링하는 방법을 제공합니다.

ILOM 소프트웨어를 사용하면 다음 작업을 포함하여 서버 노드 구성 요소를 모니터링하고 관리할 수 있습니다.

노드 네트워크 정보 구성
노드 SP에 대한 하드웨어 구성 보기 및 편집
중요한 시스템 정보 모니터링 및 기록된 이벤트 보기
ILOM 사용자 계정 관리

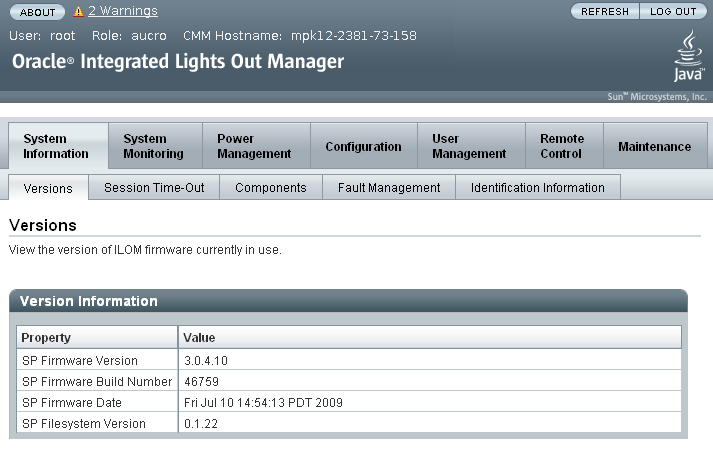

다음 그림에서는 노드 ILOM에 로그인할 때 웹 인터페이스의 예를 보여 줍니다. 이 그림에서는 현재 로그인한 노드에 대한 세부 정보만 보여 줍니다.

다음은 노드 ILOM에 로그인할 때 명령줄 인터페이스(Command-Line Interface, CLI)를 사용하여 사용 가능한 정보를 보여 주는 예입니다. 이 예에서는 노드 및 해당 섀시 연결에 대한 정보를 보여 줍니다.

-> show /SYS/MB
    Targets:
        BIOS
        CPLD
        NET0
        P0
        T_AMB_FRONT
        T_AMB_REAR

    Properties:
        type = Motherboard
        ipmi_name = MB
        fru_name = ASSY,BLADE,X6275 M2 10GB
        fru_part_number = 542-0162-01
        fru_serial_number = 0328MSL-1030BW001F
        fru_extra_1 = 03 X6275M2-10Gb
        fault_state = OK
        clear_fault_action = (none)

    Commands:
        cd
        set
        show

자세한 내용은 Oracle ILOM 3.0 설명서를 참조하십시오.
