如何连接多端口电缆来进行本地安装

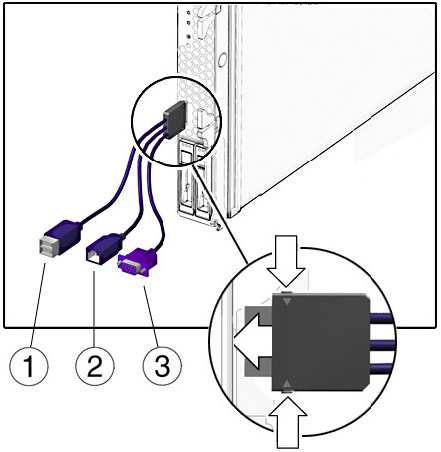

将多端口电缆连接到将安装 OS 的节点上。

1

双层 USB 连接器。

2

RJ-45 连接器。此连接器提供对 ILOM 的串行访问。

3

VGA 视频连接器。
将一个 USB 集线器与多端口电缆上的其中一个 USB 连接器连接到一起。请参见多端口电缆连接。
将键盘、鼠标和 DVD 驱动器与 USB 集线器或与其他 USB 连接器连接到一起。
将监视器与 VGA 端口连接到一起。
