分配 PCIe 总线

可以使用 Oracle VM Server for SPARC 软件将完整的 PCIe 总线（也称为根联合体）分配到域。完整 PCIe 总线由 PCIe 总线本身及其所有 PCI 交换机和设备组成。服务器上的 PCIe 总线使用名称标识，例如 pci@400 (pci_0)。配置有完整 PCIe 总线的 I/O 域也称为根域。

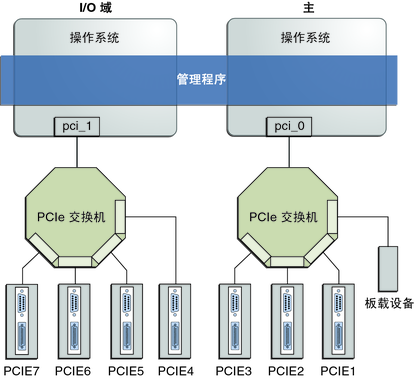

下图显示了具有两个 PCIe 总线 (pci_0 and pci_1) 的系统。每个总线分配到不同的域。这样，系统就配置有两个 I/O 域。

图 6-1 将 PCIe 总线分配到 I/O 域

使用 PCIe 总线可以创建的最大 I/O 域数取决于服务器上可用的 PCIe 总线数。例如，如果使用 Sun SPARC Enterprise T5440 服务器，您最多可以有四个 I/O 域。

注 - 一些 Sun UltraSPARC 服务器只有一个 PCIe 总线。这种情况下，您可以通过将 PCIe 端点（或可分配的直接 I/O）设备分配到域来创建 I/O 域。请参见分配 PCIe 端点设备。如果系统具有网络接口单元 (Network Interface Unit, NIU)，也可以通过将 NIU 分配到域来创建 I/O 域。

将 PCIe 总线分配到 I/O 域时，该总线上的所有设备都归该 I/O 域所有。不允许将该总线上的任何 PCIe 端点设备分配到其他域。只可以将 PCIe 上已分配到 primary 域的 PCIe 端点设备分配到其他域。

在 Logical Domains 环境中最初配置服务器或使用 factory-default 配置时，primary 域可访问所有物理设备资源。这意味着 primary 域是系统上配置的唯一 I/O 域，所有 PCIe 总线都归其所有。

通过分配 PCIe 总线创建 I/O 域

此示例过程演示如何从初始配置创建 I/O 域，其中，几个总线归 primary 域所有。默认情况下，系统上的所有总线都归 primary 域所有。此示例适用于 Sun SPARC Enterprise T5440 服务器。在其他服务器上也可以使用此过程。虽然面向其他服务器的说明可能与这些说明稍有不同，但是您可以通过此处的示例了解基本原则。

首先，必须保留具有 primary 域的引导磁盘的总线。然后，将另一个总线从 primary 域删除并将其分配到另一个域。

注意 - 在支持的服务器上，所有内部磁盘都连接到一个 PCIe 总线。如果域从内部磁盘进行引导，请不要将该总线从域中删除。此外，请确保没有删除具有由域使用的设备（例如网络接口）的总线。如果错误地删除了总线，则域可能将无法访问所需的设备并变为不可用。要删除具有由域使用的设备的总线，请重新配置该域，以使用其他总线的设备。例如，可能需要重新配置该域，以使用其他板载网络端口或其他 PCIe 插槽中的 PCIe 卡。

在此示例中，primary 域仅使用 ZFS 池 (rpool (c0t1d0s0)) 和网络接口 (nxge0)。如果 primary 域使用多个设备，请对每个设备重复步骤 2 到步骤 4，以确保没有设备位于将要删除的总线上。

检验 primary 域是否拥有多个 PCIe 总线。

primary# ldm list-io
IO              PSEUDONYM       DOMAIN
--              ---------       ------
pci@400         pci_0           primary
pci@500         pci_1           primary
pci@600         pci_2           primary
pci@700         pci_3           primary


PCIE                 PSEUDONYM  STATUS  DOMAIN
----                 ---------  ------  ------
pci@400/pci@0/pci@d  MB/PCIE0   EMP     -
pci@400/pci@0/pci@c  MB/PCIE1   OCC     primary
pci@400/pci@0/pci@1  MB/HBA     OCC     primary
pci@500/pci@0/pci@d  MB/PCIE4   EMP     -
pci@500/pci@0/pci@9  MB/PCIE5   EMP     -
pci@500/pci@0/pci@c  MB/NET0    OCC     primary
pci@600/pci@0/pci@c  MB/PCIE2   OCC     primary
pci@600/pci@0/pci@9  MB/PCIE3   OCC     primary
pci@700/pci@0/pci@c  MB/PCIE6   OCC     primary
pci@700/pci@0/pci@9  MB/PCIE7   EMP     -

确定需要保留的引导磁盘的设备路径。

对于 UFS 文件系统，请运行 df / 命令，以确定引导磁盘的设备路径。
```
primary# df /
/                  (/dev/dsk/c0t1d0s0 ): 1309384 blocks   457028 files
```

对于 ZFS 文件系统，首先运行 df / 命令以确定池名称，然后运行 zpool status 命令以确定引导磁盘的设备路径。

primary# df /
/                  (rpool/ROOT/s10s_u8wos_08a):245176332 blocks 245176332 files
primary# zpool status rpool
 zpool status rpool
  pool: rpool
 state: ONLINE
 scrub: none requested
config:

        NAME        STATE     READ WRITE CKSUM
        rpool       ONLINE       0     0     0
          c0t1d0s0  ONLINE       0     0     0

确定块设备连接到的物理设备。
以下示例使用块设备 c1t0d0s0：
```
primary# ls -l /dev/dsk/c0t1d0s0
lrwxrwxrwx   1 root     root          49 Oct  1 10:39 /dev/dsk/c0t1d0s0 ->
../../devices/pci@400/pci@0/pci@1/scsi@0/sd@1,0:a
```
在此示例中，域 primary 的引导磁盘的物理设备连接到总线 pci@400，该总线对应于前面列出的 pci_0。这意味着您无法将 pci_0 (pci@400) 分配到其他域。

确定由系统使用的网络接口。

primary# dladm show-dev
vsw0            link: up        speed: 1000  Mbps       duplex: full
nxge0           link: up        speed: 1000  Mbps       duplex: full
nxge1           link: unknown   speed: 0     Mbps       duplex: unknown
nxge2           link: unknown   speed: 0     Mbps       duplex: unknown
nxge3           link: unknown   speed: 0     Mbps       duplex: unknown

处于 unknown 状态的接口尚未配置，因此未使用。在此示例中，使用了 nxge0 接口。

确定网络接口连接到的物理设备。
以下命令使用 nxge0 网络接口：
```
primary# ls -l /dev/nxge0
lrwxrwxrwx   1 root     root          46 Oct  1 10:39 /dev/nxge0 ->
../devices/pci@500/pci@0/pci@c/network@0:nxge0
```
在此示例中，域 primary 使用的网络接口的物理设备位于总线 pci@500 下，该总线对应于前面列出的 pci_1。这样，由于其他两个总线 pci_2 (pci@600) 和 pci_3 (pci@700) 未被 primary 域使用，因此可以将它们安全地分配到其他域。
如果 primary 域使用的网络接口位于您要分配到另一个域的总线上，则需要重新配置 primary 域以使用其他网络接口。
将不包含引导磁盘或网络接口的总线从 primary 域删除。
在此示例中，总线 pci_2 和总线 pci_3 将从 primary 域删除。可能会在 ldm 命令中看到消息，指示 primary 域正进入延迟重新配置模式。
```
primary# ldm remove-io pci_2 primary
primary# ldm remove-io pci_3 primary
```
将此配置保存到服务处理器。
在此示例中，配置为 io-domain。
```
primary# ldm add-config io-domain
```
此配置 io-domain 还设置为重新引导后要使用的下一个配置。

注 - 目前，SP 上可以保存的配置数限制为 8 个，不包括 factory-default 配置。
重新引导 primary 域，以使更改生效。
```
primary# shutdown -i6 -g0 -y
```
停止要向其中添加 PCIe 总线的域。
以下示例停止了 ldg1 域：
```
primary# ldm stop ldg1
```
将可用总线添加到需要直接访问的域。
可用总线为 pci_2，域为 ldg1。
```
primary# ldm add-io pci_2 ldg1
```
重新启动该域，以使更改生效。
以下命令可重新启动 ldg1 域：
```
primary# ldm start ldg1
```

确认仍然为 primary 域分配了相应的总线，并为 ldg1 域分配了相应的总线。

primary# ldm list-io
IO              PSEUDONYM       DOMAIN
--              ---------       ------
pci@400         pci_0           primary
pci@500         pci_1           primary
pci@600         pci_2           ldg1
pci@700         pci_3

PCIE                 PSEUDONYM  STATUS  DOMAIN
----                 ---------  ------  ------
pci@400/pci@0/pci@d  MB/PCIE0   EMP     -
pci@400/pci@0/pci@c  MB/PCIE1   OCC     primary
pci@400/pci@0/pci@1  MB/HBA     OCC     primary
pci@500/pci@0/pci@d  MB/PCIE4   EMP     -
pci@500/pci@0/pci@9  MB/PCIE5   EMP     -
pci@500/pci@0/pci@c  MB/NET0    OCC     primary
pci@600/pci@0/pci@c  MB/PCIE2   UNK     -
pci@600/pci@0/pci@9  MB/PCIE3   UNK     -
pci@700/pci@0/pci@c  MB/PCIE6   UNK     -
pci@700/pci@0/pci@9  MB/PCIE7   UNK     -

此输出确认已将 PCIe 总线 pci_0 和 pci_1 及其下的设备分配到 primary 域，已将 pci_2 及其设备分配到 ldg1。
