1 Objets et variables MIB

La base d'informations de gestion (MIB) est une base de données virtuelle qui contient des objets et leurs identificateurs (ou variables), qui définissent les caractéristiques d'un périphérique géré. Ces caractéristiques sont les éléments fonctionnels pour ce périphérique, qui peuvent être contrôlés à l'aide du logiciel SNMP.

Ce chapitre répertorie les objets et variables MIB et leurs descriptions par ordre alphabétique. Des variables de base et supplémentaires offrent un ensemble complet de variables destinées à une fonctionnalité complète des bibliothèques modulaires StorageTek et à la prise en charge de SNMP.

Structure MIB des bibliothèques modulaires StorageTek

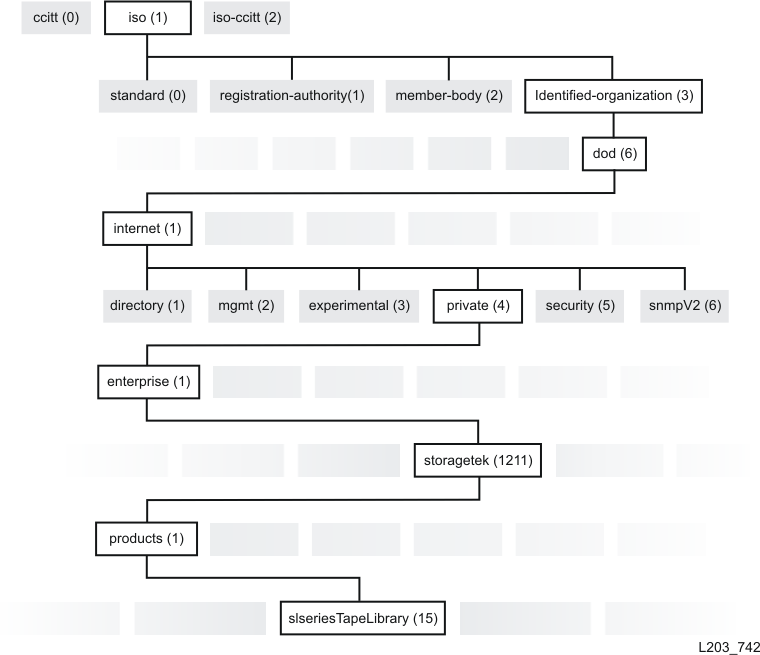

Le graphique suivant présente la structure MIB des bibliothèques modulaires StorageTek. Le nom d'objet est le suivant :

STREAMLINE–TAPE–LIBRARY–MIB:streamlineTapeLibrary ==
1.3.6.1.4.1.1211.1.15

Définitions de type

Les définitions de type du Tableau 1-1 servent de modèles sur lesquels d'autres variables peuvent être basées.

Tableau 1-1 Définitions de type

Définition de type	Description
SlLibraryId	Identificateur de bibliothèque (n de Max) dans un complexe
SlLibraryIdMax	Identificateur de bibliothèque maximal dans un complexe
SlComplexId	Identificateur de complexe de bibliothèques
SlSnmpPort	Ports SNMP autorisés
SlSnmpTrapPort	Ports de déroutement SNMP autorisés
SlCmdClear	Ports de déroutement SNMP autorisés (1=aucune action, 2=effacer)
SlDeviceStatus	Etat du périphérique (ok=0, erreur=1, avertissement=2, info=3, suivi=4)
SlLibraryCondition	Etat de la bibliothèque (normal=0, dégradé=1, non fonctionnel=2)
SlMediaEventType	Type d'erreur de média (chargement=1, déchargement=2, erreur=3, entrée de chargement=4, erreur de lecteur=5, fin de vie du média=6, fin de vie du lecteur=7, erreur de déchiffrement=8, inconnu=9)
SlHaState	Etat du contrôleur RE (unidirectionnel=0, duplex=1, non RE=2)
SlHaId	Identificateur du contrôleur RE (actif=0, en veille=1, non RE=2)
SlHaSlot	Emplacement du contrôleur RE (côté A =0, côté B =1, non RE =3)
SlDriveFibreLoopId	ID de boucle de fibre du lecteur
SlDriveFibreSpeed	Vitesse de fibre du lecteur (inconnue=1, un Gbit=2, deux Gbits=3, quatre Gbits=4)
SlDriveFibreAddressing	Adressage de la fibre du lecteur (dur=1, souple=2)
SlDriveStatus	Etat du lecteur (inconnu=0, initialisation=1, vide=2, cartouche présente=3, chargement=4, chargé=5, nettoyage=6, rembobinage=7, déchargement=8, non fonctionnel=9, non chargeable=10, non déchargeable=11)
SlPartitionType	Type de partition (hli=1, scsi=2, autre=3)
SlCellHostTypeTC	Type d'hôte de cellule (cellule non valide/inconnue =0, emplacement de stockage =1, lecteur de bande =2, CAP ou fente =3, zone de cellules/cellule système =4, cellule en transition/réservée =5, PTP =6, main/cellule robotique =7)
SlSeverityTC	Niveau de gravité dont un déroutement peut disposer (ok=0, pulsation/vérification=1, télémétrie/mesures=2, configuration=3, suivi/débogage=4, information/comportement nominal=5, avertissement/comportement dégradé=6, erreur/non fonctionnel=7, panne critique/système=8, erreur fatale/système inutilisable=9, autre=10)
SlDiagEntityTC	L'entité qui diagnostique la panne (gestionnaire de pannes/logiciel de détection de pannes intégré dédié=1, application de bibliothèque différente du gestionnaire de pannes=2, système d'exploitation=3, primitive/lecteur ou autre microprogramme de niveau inférieur=4, autre=5)
SlFaultTypeTC	Type de panne en fonction de l'importance de maintenance (pulsation/je suis vivant ou événement de test=0, récupéré automatiquement=1, suspect/transitoire ou facteur de contribution=2, routine/bien connu=3, aggravé/nécessite un examen approfondi=4, critique/comportement global du système affecté=5, alerte/impact sur le client imminent=6, sévère/client affecté=7, urgence/maintenance immédiate nécessaire=8)
SlCountTC	Quantité d'éléments comptabilisés
SlFruStatusTC	Etat d'une FRU (autre=1, suspecté=2, en panne=3, réparé=4, remplacé=5, acquitté=6)

Agent

Le Tableau 1-2 dresse la liste des variables d'agent.

Tableau 1-2 Variables slAgent

Variable	Description
slAgentBootDate	Date et heure de l'initialisation de l'agent
slAgentCommunity	Communauté par défaut de l'agent
slAgentLibStatusAtStartup	Etat de la bibliothèque au démarrage de l'agent (normal, dégradé, non fonctionnel)
slAgentPort	Numéro de port UDP sur lequel l'agent écoute
slAgentRevision	Version du microprogramme de l'agent intégré
slAgentTrapPort	Numéro de port UDP sur lequel l'agent enverra des déroutements
slAgentURL	URL de la gestion Web

Redundant Electronics

Le Tableau 1-3 dresse la liste des variables de Redundant Electronics.

Tableau 1-3 Variables slAgent HAState

Variable	Description
slAgentHAState	Etat du contrôleur RE (unidirectionnel=0, duplex/commutable=1)
slAgentHAId	Identificateur du contrôleur RE (actif=0, en veille=1)
slAgentHaSlot	Emplacement du contrôleur RE (côté A =0, côté B =1)
slAgentHaAlternateIp	Adresse IP de l'autre contrôleur RE

Tests de déroutement

Le Tableau 1-4 dresse la liste des variables des tests de déroutement.

Tableau 1-4 Variables slAgentTrapTest

Variable	Description
slAgentTrapTestLevel	Défini sur un niveau de déroutement afin de générer un test de déroutement pour ce niveau. Lors de la lecture, la dernière valeur écrite est renvoyée. Si un niveau de déroutement n'est pas implémenté, une erreur sera renvoyée lors de l'écriture.
slAgentTrapTestCount	Durée pendant laquelle l'écriture s'est faite sur slAgentTrapTestLevel.

Ports d'accès aux cartouches

Le Tableau 1-5 répertorie les variables des ports d'accès aux cartouches.

Tableau 1-5 Variables slCap

Variable	Description
slCapCount	Nombre de CAP dans le tableau de CAP
slCapTable	Tableau de ports d'accès aux cartouches (CAP)
slCapEntry	Un port d'accès aux cartouches (CAP)
slCapIndex	Index des nombres entiers dans le tableau de CAP
slCapPhysicalAddressStr	Chaîne de l'adresse physique du CAP (SL500 renvoie à la place l'ID de l'élément SCSI logique)
slCapAccessibility	Accessibilité d'un CAP (par exemple, ouverture autorisée/évitée)
slCapAccessStateEnum	Etat d'accès du CAP, présenté sous la forme d'une énumération
slCapState	Etat physique du CAP
slCapStatusEnum	Etat fonctionnel du CAP, présenté sous la forme d'une énumération
slCapName	Nom du CAP
slCapRotations	Nombre de rotations du CAP
slCapRotationRetries	Nombre de relances de rotation effectuées par le CAP
slCapRotationFails	Nombre d'échecs de rotation effectués par le CAP
slCapIPLs	Nombre d'IPL effectués par le CAP
slCapSerialNumber	Numéro de série du CAP
slCapCodeVer	Version du code du CAP
slCapVersion	Version du CAP
slCapFirmwareVer	Version de microprogramme du CAP

Cellule

Le Tableau 1-6 répertorie les variables de cellule.

Tableau 1-6 Variables slCell

Variable	Description
slCellCount	Nombre d'éléments de stockage dans le tableau de cellules
slCellStorageFreeCells	Nombre de cellules de stockage disponibles (vides) dans la bibliothèque
slCellStorageRestrictedFreeCells	Nombre de cellules de stockage (vides) disponibles et limitées dans la bibliothèque
slCellTable	Tableau d'éléments de stockage dans la bibliothèque
slCellEntry	Elément de stockage
slCellIndex	Index des nombres entiers dans le tableau de cellules de stockage
slCellElementID	ID d'élément ou adresse HLI logique convertie de la cellule de stockage
slCellHostAccessible	Indication de l'état d'accessibilité de l'hôte
slCellContentStatus	Etat de la cellule (inconnu, vide, lisible, non_lisible, magasin_cap_non_présent, lecteur_non_présent, lecteur_non_disponible)
slCellContentLabel	Etiquette de la cartouche dans la cellule (chaîne de longueur nulle si vide, '??????' si non lisible)
slCellContentLabel	Type de la cartouche dans la cellule (chaîne de longueur nulle si vide) qui est une chaîne de texte basée sur les valeurs de domaine et de type énumérées et dérivées de l'étiquette VOLSER
slCellGetRetryCount	Nombre de relances get effectuées depuis cette cellule
slCellPutRetryCount	Nombre de relances put effectuées depuis cette cellule
slCellHostType	Type de cellule (0=cellule non valide/inconnue, 1=emplacement de stockage, 2=lecteur de bande, 3=port ou fente d'accès client, 4=zone de cellules/cellule système, 5=cellule en transition/réservée ou de récupération, 6=pass thru port, 7=cellule robotique)
slCellPhysicalAddressStr	Chaîne d'adresse physique de la cellule de stockage
slCellLogicalAddressStr	Chaîne d'adresse logique de la cellule de stockage
slCellPartition	ID de partition de la cellule de stockage
slCellPartitionType	Type de partition de la cellule de stockage
slCellCapacityEnabled	La cellule de stockage est activée (1) ou désactivée (0)
slCellCapacityAllowed	Nombre de cellules disposant d'une licence pour être utilisées.
slCellCapacityUsed	Nombre de cellules utilisées.

Nettoyage

Le Tableau 1-7 répertorie les variables de nettoyage.

Tableau 1-7 Variables slLibClean

Variable	Description
slLibCleanEnabled	Configuration de la fonction de nettoyage automatique (n'est pas prise en charge par toutes les bibliothèques)
slLibCleanCartTable	Tableau de cartouches de nettoyage dans la bibliothèque
slLibCleanCartEntry	Cartouche de nettoyage
slCleanCartIndex	Index des nombres entiers dans le tableau des cartouches de nettoyage
slCleanCartLabel	Etiquette de cartouche de nettoyage
slCleanCartType	Type de cartouche de nettoyage (par exemple : SDLT, 9840 et LTO)
slCleanCartLocationElementID	Emplacement de la cartouche de nettoyage : ID d'élément
slCleanCartHostAccessible	Indication de l'état d'accessibilité de l'hôte
slCleanCartUsageCount	Nombre de fois où la cartouche a été utilisée pour le nettoyage d'un lecteur de bande
slLibCleanNumCarts	Nombre de cartouches de nettoyage dans la bibliothèque
slLibCleanNumCartTypes	Nombre de types de cartouche uniques pris en charge
slLibCleanWarnEntry	Entrée du tableau du seuil d'avertissement du nombre de nettoyages
slLibCleanWarnIndex	Index dans le tableau de seuil d'avertissement de nettoyage
slLibCleanWarnCartType	Type de cartouche de nettoyage (par exemple SDLT, 9840, LTO et T10000)
slLibCleanWarnCount	Seuil configuré du nombre d'avertissements
slLibCleanWarnTable	Tableau des seuils d'avertissement du nombre de nettoyages

Contrôleur

Le Tableau 1-8 répertorie les variables du contrôleur.

Tableau 1-8 Variables slController

Variable	Description
slControllerCount	Nombre de contrôleurs dans le tableau des contrôleurs
slControllerTable	Tableau de contrôleurs
slControllerEntry	Entrée de contrôleur (HBC, HBCR, RLC, HBT, etc.)
slControllerIndex	Index de la carte contrôleur
slControllerPhysicalAddressStr	Chaîne de l'adresse physique du contrôleur
slControllerSerialNum	Numéro de série de la carte contrôleur
slControllerTopLevelCondition	Etat de niveau supérieur du contrôleur (normal, dégradé, non fonctionnel)
slControllerFaultLED	Etat de la DEL de panne du contrôleur
slControllerSafetoRemoveLED	Etat de la DEL de suppression sans risque du contrôleur
slControllerStatusEnum	Etat de fonctionnement du contrôleur sous forme d'énumération
slControllerCodeVer	Version du code du contrôleur
slControllerVersion	Version du contrôleur
slControllerFirmwareVer	Version de microprogramme du contrôleur
slControllerHAState	Etat de haute disponibilité du contrôleur (actif=0 et en veille=1)
slControllerHaId	Identificateur du contrôleur RE (actif=0, en veille=1)
slControllerHaSlot	Emplacement du contrôleur RE (côté A=0, côté B=1)
slControllerHaAlternateIp	Adresse IP de l'autre contrôleur RE
slControllerFru	Numéro de série du contrôleur, basé sur l'unité remplaçable sur site (FRU)

Lecteur et média

Cette section contient des informations sur les variables de lecteur et de média.

Lecteur

Le Tableau 1-9 répertorie les variables de lecteur.

Tableau 1-9 Variables slDrive

Variable	Description
slDriveCount	Nombre de lecteurs dans le tableau des lecteurs
SlDriveFibreLoopId	ID de boucle de fibre du lecteur
SlDriveFiberSpeed	Vitesse de fibre du lecteur
SlDriveFibreAddressing	Adressage de fibre du lecteur
slDriveTable	Tableau des lecteurs
slDriveEntry	Lecteur de bande
slDriveIndex	Index des nombres entiers dans le tableau des lecteurs
slDriveHashedPhysAddr	Adresse physique du lecteur (pour la bibliothèque SL500, ID de l'élément SCSI logique pour la compatibilité ascendante)
slDriveType	Type de lecteur (STK10000 par exemple) dérivé du fabricant et de la marque du lecteur
slDriveVendor	Fournisseur du lecteur (STK, HP et IBM par exemple)
slDriveSerialNum	Numéro de série électronique du lecteur
slDriveInterfaceType	Type de transport des données physiques du lecteur
slDriveID	Affectation de l'ID SCSI ou du port Fibre du lecteur
slDriveState	Etat du lecteur (par exemple, vide, chargé, nettoyage requis)
slDriveLED	Etat de la DEL du tiroir de lecteur (0 =éteint, 1 =allumé)
slDriveStatusEnum	Etat de fonctionnement du lecteur sous forme d'énumération
slDriveCodeVer	Version du code (logiciel ou microprogramme) du lecteur
slDriveVersion	Version matérielle du lecteur
slDriveGetRetries	Nombre de relances de montage effectuées sur le lecteur
slDrivePutRetries	Nombre de relances de démontage effectuées sur le lecteur
slDriveCommandClean	Signal de démarrage ou d'annulation du nettoyage du lecteur
slDriveCellStatusEnum	Etat de cellule du lecteur, présenté sous la forme d'une énumération
slDriveCellStatusText	Etat de cellule du lecteur
slDriveCellContentLabel	Etiquette de la cartouche dans le lecteur (chaîne de longueur nulle =vide, ?????? =non lisible)
slDriveCellContentType	Type de cartouche dans le lecteur (chaîne de longueur nulle =vide)
slDriveIdleSeconds	Nombre de secondes d'inactivité du lecteur (démonté)
slDriveNumMounts	Nombre de montages sur le lecteur
slDriveFibreNodeName	Nom du noeud de fibre (noeud WWN) du lecteur
slDriveFibrePortCount	Nombre de ports actifs dans le lecteur
slDriveFibrePortAWWN	Nom universel WWN (World Wide Name) du port A
slDriveFibrePortAAdressingMode	Mode d'adressage du port A
slDriveFibrePortAPortEnabled	Port A activé (2) ou désactivé (1)
slDriveFibrePortALoopId	ID de boucle du port A
slDriveFibrePortAPortSpeed	Vitesse du port A
slDriveFibrePortBWWN	Nom universel WWN (World Wide Name) du port B
slDriveFibrePortBAdressingMode	Mode d'adressage du port B
slDriveFibrePortBPortEnabled	Port B activé (2) ou désactivé (1)
slDriveFibrePortBLoopId	ID de boucle du port B
slDriveFibrePortBPortSpeed	Vitesse du port B
slDriveWWNEnabled	L'option de nom universel (WWN, World Wide Name) du lecteur est activée (elle peut uniquement être définie à l'aide de l'interface de ligne de commande)
slDrivePhysicalAddressStr	Chaîne d'adresse physique du lecteur
slDriveTraySerialNumber	Numéro de série du tiroir de lecteur

Validation de média

Le Tableau 1-10 répertorie les variables de validation de média des lecteurs.

Tableau 1-10 Variables slMVDrive

Variable	Description
slMVDrivePhysicalAddressStr	Adresse physique du lecteur affecté au pool de validation de média
slMVDriveType	Marque et fabricant du lecteur affecté au pool de validation de média
slMVDriveSerialNum	Numéro de série électronique du lecteur affecté au pool de validation de média
slMVDriveState	Etat du lecteur affecté au pool de validation de média (notamment vide, chargé et nettoyage requis)
slMVDriveCodeVer	Microprogramme ou logiciel du lecteur affecté au pool de validation de média
slMVDriveCellStatusStr	Etat de la cellule du lecteur affecté au pool de validation de média
slMVDriveCellContentLabel	Etiquette de la cartouche dans le lecteur affecté au pool de validation de média (0 si vide, ?????? si non lisible)
slMVReservationId	0 indique que le lecteur affecté au pool de validation de média est disponible pour utilisation
slMVTapeVolserLabelStr	Adresse physique du lecteur affecté au pool de validation de média
slMVTypeEnum	Type de validation appliqué à la cartouche (0 = pas de validation, 1 = vérification de base, 2 = vérification complète depuis le début de la bande, 3 = reprise de la vérification complète, 4 = vérification complète divbot, 5 = vérification complète divresume, 6 = vérification standard, 7 = reconstruction MIR, 8 = arrêt)
slMVOriginatorStr	Initiateur de test de validation de média
slMVStatusStr	Etat du test de validation de média
slMVCompletionStatusStr	Pourcentage indiquant l'avancement de validation de média ou que cette validation de média a été arrêtée
slMVErrorCodeStr	Code d'erreur pour la validation de média
slMVDriveCount	Nombre de lecteurs actuellement affectés au pool de validation de média

Evénement de média

Le Tableau 1-11 répertorie les variables d'événement de média.

Tableau 1-11 Variables slMedia Event

Variable	Description
slLibMediaEventCount	Nombre de statistiques relatives au média dans le tableau
slLibMediaEventTable	Tableau de statistiques relatives au média
slLibMediaEventEntry	Statistique sur l'erreur de média
slLibMediaEventIndex	Index dans le tableau des statistiques relatives à l'erreur de média
slLibMediaEventVolid	ID de volume du code à barres optique
slLibMediaEventMediaDomain	Le champ de domaine du code à barres optique détecté à partir de l'étiquette VOLSER
slLibMediaEventMediaType	Le type de code à barres optique détecté à partir de l'étiquette VOLSER (1=chargement, 2=déchargement, 3=erreur, 4=relance de chargement, 5=erreur de lecteur, 6=fin de vie du média, 7=fin de vie du lecteur, 8=erreur de déchiffrement, 9=inconnu)
slLibMediaEventDriveSerialNum	Numéro de série électronique du lecteur
slLibMediaEventDriveType	Type de lecteur de bande
slLibMediaEventDateTime	Entrée de journal relative à la date et l'heure au format : MM:JJ:AAAA HH:MM:SS
slLibMediaEventEnum	Type d'erreur de média, signalé sous la forme d'une énumération
slLibMediaEventOccurrenceCount	Nombre d'occurrences de la statistique de média

Ascenseur

Le Tableau 1-12 répertorie les variables d'ascenseur.

Tableau 1-12 Variables slElevator

Variable	Description
slElevatorCount	Nombre d'ascenseurs dans le tableau des ascenseurs
slElevatorTable	Tableau des ascenseurs
slElevatorEntry	Ascenseur
slElevatorIndex	Index d'ascenseur
slElevatorPhysicalAddressStr	Chaîne d'adresse physique de l'ascenseur
slElevatorPositionOn	Position physique de l'ascenseur (non implémentée mais définie pour la compatibilité ascendante des bibliothèques non SL)
slElevatorHandCartStatus	Etat de la main de l'ascenseur (cartouche =1, pas de cartouche =0)
slElevatorSerialNum	Numéro de série de l'ascenseur
slElevatorState	Etat de l'ascenseur (tel que inactif, en déplacement ou non fonctionnel)
slElevatorFaultLED	Etat de la DEL de panne de l'ascenseur
slElevatorStatusEnum	Etat de fonctionnement de l'ascenseur sous forme d'énumération
slElevatorCodeVer	Version du code de l'ascenseur
slElevatorVersion	Version de l'ascenseur
slElevatorFirmwareVer	Version de microprogramme de l'ascenseur
slElevatorGetRetries	Nombre de relances de montage effectuées sur l'ascenseur
slElevatorPutRetries	Nombre de relances de démontage effectuées sur l'ascenseur
slElevatorGetFails	Nombre d'échecs de montage pour l'ascenseur
slElevatorPutFails	Nombre d'échecs de démontage pour l'ascenseur
slElevatorGetTotals	Somme de toutes les opérations de montage de l'ascenseur
slElevatorPutTotals	Somme de toutes les opérations de démontage de l'ascenseur

Ventilateur

Le Tableau 1-13 répertorie les variables de ventilateur.

Tableau 1-13 Variables slFan

Variable	Description
slFanCount	Nombre de ventilateurs contrôlés dans la bibliothèque
slFanTable	Tableau des ventilateurs de la bibliothèque
slFanEntry	Ventilateur
slFanIndex	Index des nombres entiers dans le tableau des ventilateurs
slFanName	Nom du ventilateur
slFanOperational	Etat de fonctionnement du ventilateur

Interface hôte

Le Tableau 1-14 répertorie les variables d'interface hôte.

Tableau 1-14 Variables slHostInterface

Variable	Description
slHostInterfaceCount	Nombre de cartes d'interface
slHostInterfaceTable	Tableau des interfaces hôtes
slHostInterfaceEntry	Entrée d'interface hôte (telle que Fiber ou SCSI)
slHostInterfaceIndex	Index des nombres entiers dans le tableau des cartes d'interface hôte
slHostInterfaceFibreCount	Nombre de fibres actives dans la carte d'interface hôte
slHostInterfaceAWWN	Nom universel (WWN, World Wide Name) de la fibre A
slHostInterfaceA1AddressingMode	Mode d'adressage pour le Port A1
slHostInterfaceA1PortEnabled	Port activé pour le Port A1
slHostInterfaceA1LoopId	ID de boucle pour le Port A1
slHostInterfaceA1PortSpeed	Vitesse du Port A1
slHostInterfaceA2AddressingMode	Mode d'adressage pour le Port A2
slHostInterfaceA2PortEnabled	Port activé pour le Port A2
slHostInterfaceA2LoopId	ID de boucle pour le Port A2
slHostInterfaceA2PortSpeed	Vitesse du Port A2
slHostInterfaceBWWN	Nom universel (WWN, World Wide Name) de la fibre B
slHostInterfaceB1AddressingMode	Mode d'adressage pour le Port B1
slHostInterfaceB1PortEnabled	Port activé pour le Port B1
slHostInterfaceB1LoopId	ID de boucle pour le Port B1
slHostInterfaceB1PortSpeed	Vitesse du Port B1
slHostInterfaceB2AddressingMode	Mode d'adressage pour le Port B2
slHostInterfaceB2PortEnabled	Port activé pour le Port B2
slHostInterfaceB2LoopId	ID de boucle pour le Port B2
slHostInterfaceB2PortSpeed	Vitesse du Port B2
slHostInterfaceElementID	ID d'élément/adresse du contrôleur
slHostInterfaceSerialNum	Numéro de série de la carte contrôleur
slHostInterfaceStatus	Etat du contrôleur (ok, erreur, avertissement)
slHostInterfaceFaultLED	Etat de la DEL de panne du contrôleur
slHostInterfaceSafeToRemoveLED	Etat de la DEL de suppression sans risque du contrôleur
slHostInterfaceStatusEnum	Etat de fonctionnement du contrôleur sous forme d'énumération
slHostInterfaceCodeVer	Version du code pour le contrôleur
slHostInterfaceVersion	Version matérielle du contrôleur
slHostInterfaceFirmwareVer	Version de microprogramme du contrôleur

Bibliothèque

Cette section contient des informations sur les variables relatives à la bibliothèque :

Etat

Le Tableau 1-15 répertorie les variables d'état de la bibliothèque.

Tableau 1-15 Variables slLibrary

Variable	Description
SlLibraryCondition	Etat de la bibliothèque (0=normal, 1=dégradé, 2=non fonctionnel)
slLibraryTopLevelCondition	Etat global de la bibliothèque (par exemple, normal, dégradé ou non fonctionnel)

Configuration

Le Tableau 1-16 répertorie les variables de configuration de la bibliothèque.

Tableau 1-16 Variables slLibLSMConfig

Variable	Description
slLibLSMConfigCount	Nombre de modules LSM installés
slLibLSMConfigTable	Tableau des configurations LSM
slLibLSMConfigEntry	Entrée de configuration LSM
slLibLSMConfigIndex	Index de configuration LSM
slLibLSMConfigNumPanels	Nombre de panneaux physiques
slLibLSMConfigNumHandCells	Nombre de mains physiques
slLibLSMConfigMinHandAddr	ID d'élément minimal ou adresse des mains physiques
slLibLSMConfigMaxHandAddr	ID d'élément maximal ou adresse des mains physiques
slLibLSMConfigNumSystemCells	Nombre de cellules système et réservées
slLibLSMConfigNumRestrictedCells	Nombre de cellules limitées au client
slLibLSMConfigMinSystemAddr	ID d'élément minimal ou adresse des cellules système
slLibLSMConfigMaxSystemAddr	ID d'élément maximal ou adresse des cellules système
slLibLSMConfigNumCaps	Nombre de ports d'accès aux cartouches (CAP)
slLibLSMConfigNumCapColumns	Nombre de colonnes dans les CAP
slLibLSMConfigNumCapCells	Nombre de cellules CAP
slLibLSMConfigMinCapAddr	ID d'élément minimal ou adresse des cellules CAP
slLibLSMConfigMaxCapAddr	ID d'élément maximal ou adresse des cellules CAP
slLibLSMConfigNumDriveColumns	Nombre de colonnes de lecteur
slLibLSMConfigNumDrives	Nombre de lecteurs de bande
slLibLSMConfigMinDriveAddr	ID d'élément minimal ou adresse des lecteurs de bande
slLibLSMConfigMaxDriveAddr	ID d'élément maximal ou adresse des lecteurs de bande
slLibLSMConfigNumStorageCells	Nombre de cellules de stockage
slLibLSMConfigMinStorageAddr	ID d'élément minimal ou adresse des cellules de stockage
slLibLSMConfigMaxStorageAddr	ID d'élément maximal ou adresse des cellules de stockage
slLibLSMConfigNumPtps	Nombre de Pass-thru Ports (PTP)
slLibLSMConfigNumPtpColumns	Nombre de colonnes dans les PTP
slLibLSMConfigNumPtpCells	Nombre de cellules PTP
slLibLSMConfigMinPtpAddr	ID d'élément minimal ou adresse des cellules PTP
slLibLSMConfigMaxPtpAddr	ID d'élément maximal ou adresse des cellules PTP

Date

Le Tableau 1-17 répertorie les variables de date de la bibliothèque.

Tableau 1-17 Variables slLibDate

Variable	Description
slLibDateString	Date et heure au format suivant : AAAA:MM:JJ HH:MM:SS.

Informations d'identification

Le Tableau 1-18 répertorie les variables d'informations d'identification de bibliothèque.

Tableau 1-18 Variables d'informations d'identification

Variable	Description
slLibStkBaseModel	Nom du modèle de la bibliothèque StorageTek (voir les données du modèle spécifique du fournisseur)
slLibSerialNumber	Numéro de série du cadre de la bibliothèque
slLibWWNNumber	Numéro universel de la bibliothèque (WWN) (nombre hexadécimal à 64 chiffres)
slLibraryTopLevelCondition	Etat global de la bibliothèque (par exemple, normal, dégradé ou non fonctionnel)
SlLibLibraryId	Identificateur de bibliothèque (n de Max) dans un complexe de bibliothèques
SlLibLibraryIdMax	Identificateur de bibliothèque maximal dans un complexe de bibliothèques
SlLibComplexId	Identificateur d'un complexe de bibliothèques
slLibMibVer	Version de la MIB prise en charge par la bibliothèque

Emplacement

Le Tableau 1-19 répertorie les variables d'emplacement de la bibliothèque.

Tableau 1-19 Variables slLibLocat

Variable	Description
slLibLocatContact	Contact principal pour l'administration de la bibliothèque
slLibLocatStreet	Adresse du site d'emplacement
slLibLocatState	Etat/province du site d'emplacement
slLibLocatZip	Code postal ou autres données du site d'emplacement
slLibLocatCountry	Pays du site d'emplacement
slLibLocatDescr	Description ou autres données du site d'emplacement
slLibLocatCity	Ville du site d'emplacement

Réseau

Le Tableau 1-20 répertorie les variables de réseau.

Tableau 1-20 Variables slLibNetwork

Variable	Description
slNetworkCount	Compte de tous les ports Ethernet
slNetworkTable	Tableau des interfaces réseau
slNetworkEntry	Entrée d'interface réseau
slNetworkIndex	Index dans le tableau
slLibNetworkInterfaceName	Nom d'interface utilisé par le logiciel de la bibliothèque
slLibNetworkIpAddr	Adresse IP de la bibliothèque
slLibNetworkGateway	Passerelle Internet du réseau de la bibliothèque
slLibNetworkEthAddr	Adresse Ethernet physique 48 bits de la bibliothèque
slLibNetworkName	Nom d'hôte du réseau de la bibliothèque
slLibNetworkNetmask	Masque de réseau de l'adresse Internet du réseau de la bibliothèque
slLibNetworkDhcpEnabled	Adresse IP DHCP/état de service de recherche de nom de client (SL500 uniquement)
slLibNetworkDomainName	Nom du domaine réseau de la bibliothèque
slLibNetworkPrimaryDNS	Serveur DNS principal du réseau de la bibliothèque
slLibNetworkSecondaryDNS	Serveur DNS secondaire du réseau de la bibliothèque
slLibNetworkRXPackets	Nombre de paquets reçus
slLibNetworkTXPackets	Nombre de paquets transmis
slLibNetworkErrors	Nombre d'erreurs sur cette interface
slLibNetworkDropped	Nombre de paquets abandonnés sur cette interface
slLibNetworkOverruns	Nombre de paquets à capacité dépassée sur cette interface
slLibNetworkFrame	Nombre de paquets de cadre sur cette interface
slLibNetworkCollisions	Nombre de collisions sur cette interface

Etat

Le Tableau 1-21 répertorie les variables d'état de la bibliothèque.

Tableau 1-21 Variables slLibLSMState

Variable	Description
slLibLSMCount	Nombre de modules LSM.
slLibLSMStateTable	Tableau des états LSM.
slLibLSMStateEntry	Entrée d'un état LSM.
slLibLSMStateIndex	Index de l'état LSM.
slLibLSMStatus	Etat fonctionnel du module LSM signalé sous forme de chaîne (par exemple hors ligne, en ligne ou en attente de mise hors ligne). Il s'agit d'un état basé sur le matériel et dérivé d'un état de robot.
slLibLSMStatusEnum	Etat fonctionnel du module LSM, signalé sous forme d'énumération (en ligne =0, hors ligne =1, en attente de mise hors ligne =2).

Statistiques

Le Tableau 1-22 répertorie les variables de statistique de la bibliothèque.

Tableau 1-22 Variables slLibStats

Variable	Description
slLibStatsNumBoots	Nombre d'initialisations de bibliothèque
slLibStatsNumDoorOpens	Nombre d'occurrences lorsque la porte de service a été ouverte
slLibStatsNumGetRetries	Total des relances get
slLibStatsNumGetFails	Total des échecs get
slLibStatsNumPutRetries	Total des relances put
slLibStatsNumPutFails	Total des échecs put
slLibStatsNumLabelRetries	Total des relances de lecture d'étiquette
slLibStatsNumLabelFails	Total des échecs de lecture d'étiquette
slLibStatsNumTargetRetries	Total des relances de lecture de cible
slLibStatsNumTargetFails	Total des échecs de lecture de cible
slLibStatsNumMoves	Total des déplacements de cartouche
slLibStatsNumMounts	Total des montages
slLibStatsNumTargetReads	Total des lectures de cible
slLibStatsNumEmptyReads	Total des lectures de cellule vide
slLibStatsNumLabelReads	Total des lectures d'étiquette
slLibStatsGetTotals	Somme de toutes les opérations Get des robots individuels
slLibStatsPutTotals	Somme de toutes les opérations Put des robots individuels
slLibStatsCumMachUptime	Temps de fonctionnement cumulé de la machine en secondes
slLibStatsUpTimeSinceLastBoot	En secondes

Température

Le Tableau 1-23 répertorie les variables de température de la bibliothèque.

Tableau 1-23 Variables slTemp

Variable	Description
slTempSensorCount	Nombre de capteurs de température dans la bibliothèque
slTempSensorTable	Tableau des capteurs de température de la bibliothèque
slTempSensorEntry	Capteur de température
slTempSensorIndex	Index des nombres entiers dans le tableau des capteurs de température
slTempSensorName	Nom du capteur de température
slTempSensorCurrentTemp	Lecture de la température actuelle
slTempSensorHighTemp	Pic de température de la zone de stockage depuis la dernière initialisation de la machine
slTempSensorWarnThreshold	Seuil de température pour l'avertissement automatique
slTempSensorFailThreshold	Seuil de température pour l'arrêt automatique de la bibliothèque

Version

Le Tableau 1-24 répertorie les variables de version de la bibliothèque.

Tableau 1-24 Variables slLibVersion

Variable	Description
slLibVersionFirmRev	Révision du microprogramme intégré de la bibliothèque, par versions de champ de modification d'ingénierie (EC)
slLibVersionFirmDate	Date de création du microprogramme intégré de la bibliothèque
slLibVersionBootRev	Version d'initialisation logicielle/du SE de la bibliothèque
slLibVersionHardware	Version matérielle du contrôleur de la bibliothèque

Pass-Thru Ports

Le Tableau 1-25 répertorie les variables PTP.

Tableau 1-25 Variables slPtp

Variable	Description
slPtpCount	Nombre de Pass-thru Ports dans la bibliothèque
slPtpTable	Tableau des Pass-thru Ports
slPtpEntry	Pass-thru port
slPtpIndex	Index des nombres entiers dans le tableau des PTP
slPtpPhysicalAddressStr	Adresse du périphérique PTP
slPtpSerialNumber	Numéro de série du PTP
slPtpState	Etat du PTP (en ligne, hors ligne)
slPtpFaultLED	Etat de la DEL de panne du PTP
slPtpStatusEnum	Etat fonctionnel du PTP, signalé sous forme d'énumération
slPtpCodeVer	Version du code du PTP
slPtpVersion	Version matérielle du PTP
slPtpFirmwareVer	Version de microprogramme du PTP
slPtpMoveRetries	Nombre de relances de déplacement effectuées par le PTP
slPtpMoveFails	Nombre d'échecs de déplacement effectués par le PTP
slPtpMoveTotals	Nombre total de déplacements effectués par le PTP

Alimentation

La section suivante décrit les variables de l'alimentation de la bibliothèque.

Alimentation

Le Tableau 1-26 répertorie les variables de l'alimentation de la bibliothèque.

Tableau 1-26 Variables slPowerSupply

Variable	Description
slPowerSupplyCount	Nombre d'alimentations installées dans la bibliothèque
slPowerSupplyTable	Tableau des alimentations de la bibliothèque
slPowerSupplyEntry	Alimentation électrique
slPowerSupplyIndex	Index des nombres entiers dans le tableau d'alimentation
slPowerSupplyName	Nom de l'alimentation
slPowerSupplyInstalled	Indique si l'alimentation est installée (2) ou pas (1)
slPowerSupplyOperational	Indique si l'alimentation est OK (2) (non pertinent si elle n'est pas installée)

Alimentation redondante

Le Tableau 1-27 répertorie les variables de l'alimentation redondante de la bibliothèque.

Tableau 1-27 Variables de l'alimentation redondante

Variable	Description
SlHaState	Etat du contrôleur RE (0=unidirectionnel, 1=duplex, 2=non RE)
SlHaId	Identificateur du contrôleur RE (0=actif, 1=en veille, 2=non RE)
SlHaSlot	Emplacement du contrôleur RE (0=côté A, 1= côté B, 2=non RE)

Robot

Le Tableau 1-28 répertorie les variables du robot de la bibliothèque.

Tableau 1-28 Variables slRobot

Variable	Description
slRobotCount	Nombre de mécanismes de robot
slRobotTable	Tableau des robots
slRobotEntry	Robot
slRobotIndex	Index du robot
slRobotPhysicalAddressStr	Chaîne d'adresse physique du robot (pour la bibliothèque SL500, ID de l'élément SCSI de séquence logique pour la compatibilité ascendante)
slRobotPosition	Position physique du robot (continue à être définie pour la compatibilité ascendante avec le tableau des robots)
slRobotHandCartStatus	Etat de la main du robot en ce qui concerne la présence de cartouches (cartouche =1, pas de cartouche =0)
slRobotSerialNum	Numéro de série de la carte du robot
slRobotState	Etat du robot (vide, chargé, en déplacement, par exemple)
slRobotFaultLED	Statistiques de la DEL de panne du robot (éteint =0, allumé =1)
slRobotStatusEnum	Etat de fonctionnement du robot sous forme d'énumération
slRobotCodeVer	Version du code du robot
slRobotVersion	Version matérielle du robot
slRobotFirmwareVer	Version de microprogramme du robot
slRobotGetRetries	Nombre de relances de montage effectuées par le robot
slRobotPutRetries	Nombre de relances de démontage effectuées par le robot
slRobotGetFails	Nombre d'échecs Get pour le robot
slRobotPutFails	Nombre d'échecs Put pour le robot
slRobotGetTotals	Somme de toutes les opérations Get des robots
slRobotPutTotals	Somme de toutes les opérations Put des robots

Porte de sécurité

Le Tableau 1-29 répertorie les variables de la porte de sécurité de la bibliothèque.

Tableau 1-29 Variables slSafetyDoor

Variable	Description
slSafetyDoorCenterCount	Nombre d'achèvements du centre de la porte de sécurité
slSafetyDoorRetries	Nombre total de relances de porte de sécurité
slSafetyDoorIPLs	Nombre d'IPL effectués par la porte de sécurité

SNMP

Le Tableau 1-30 répertorie les variables de SNMP.

Tableau 1-30 Variables slSNMP

Variable	Description
SlSNMPPort	Ports SNMP autorisés
SlSNMPTrapPort	Ports de déroutement SNMP autorisés
SlCmdClear	Ports de déroutement SNMP autorisés (1=aucune action, 2=effacer)

Bande

Le Tableau 1-31 répertorie les variables des bandes.

Tableau 1-31 Variables slTape

Variable	Description
slTapeCount	Nombre de cartouches dans le tableau d'inventaire
slTapeTable	Tableau de cartouches de données (bandes) dans la bibliothèque
slTapeEntry	Cartouche
slTapeIndex	Index des nombres entiers dans le tableau d'inventaire
slTapeLabel	Etiquette de cartouche
slTapeType	Type de cartouche (chaîne de texte basée sur les valeurs de domaine et de type énumérées et dérivées de l'étiquette volser)
slTapeLocationElementID	ID d'élément ou adresse HLI logique convertie de la cartouche de bande
slTapeHostAccessible	Indication de l'état d'accessibilité de l'hôte
slTapePhysicalAddressStr	Chaîne d'adresse physique de la cartouche
slTapeLogicalAddressStr	Adresse logique de la cartouche
slTapePartition	ID de partition de la cartouche
slTapePartitionType	Type de partition de la cartouche

Déroutements

Le Tableau 1-32 répertorie les variables de déroutements de bibliothèque.

Tableau 1-32 Variables slTrap

Variable	Description
slTrapLibrarySerialNumber	Numéro de série de cadre de la bibliothèque
slTrapDeviceId	ID de FRU de périphérique (généralement, modèle de composant + numéro de série)
slTrapDeviceTime	Date et heure du périphérique au format standard UTC
slTrapDeviceAddress	Adresse de périphérique du composant associé à l'entrée du journal
slTrapDeviceUserName	Nom d'utilisateur sur le périphérique qui identifie le niveau d'accès qui a été à l'origine de l'activité
slTrapDeviceInterfaceName	Nom représentant l'interface sur le périphérique utilisé pour demander l'activité
slTrapDeviceActivity	Nom de texte court représentant l'activité du périphérique en cours de réalisation
slTrapDeviceRequestId	ID de demande de périphérique associé à l'activité de ce déroutement
slTrapDeviceSeverity	Gravité du journal de périphérique
slTrapDeviceResultCode	Code de résultat du périphérique
slTrapDeviceFreeFormText	Zone de texte à forme libre, généralement issue de sous-systèmes qui ont conduit à l'entrée de journal

Demandes ASR (Automatic Service Request, demande d'assistance automatique)

Le Tableau 1-33 répertorie les variables des demandes d'assistance automatiques.

Tableau 1-33 Variables slTrapAsr

Variable	Description
slTrapAsrSuspectCount	Nombre des appels de FRU à suivre dans ce déroutement (5 maxi)
slTrapAsrSuspectTable	Tableau des suspects à l'origine des pannes diagnostiquées
slTrapAsrSuspectEntry	Entrée du tableau suspecte
slTrapAsrSuspectIndex	Nombre de séquences pour les FRU suspectes
slTrapAsrSuspectFaultCertainty	Pourcentage de probabilité qu'un composant soit la source du problème (l'objet a une valeur nulle si le système ne prend pas en charge cette information)
slTrapAsrSuspectDevice Address	Emplacement de la FRU suspecte (adresse physique à 4 ou 5 tuples)
slTrapAsrSuspectFruName	Nom de la FRU suspecte
slTrapAsrSuspectFruChassisId	Chaîne de texte contenant le numéro de série du châssis (identification sans ambiguïté du système lors de l'association avec la variable slTrapProductName)
slTrapAsrSuspectFruManufacturer	Nom du fabricant de cette FRU/CRU
slTrapAsrSuspectFruPn	Numéro de pièce de remplacement utilisé pour commander cette FRU/CRU
slTrapAsrSuspectFruSn	Numéro de série (droit) de cette FRU/CRU
slTrapAsrSuspectFruRevision	Niveau de révision de cette FRU/CRU
slTrapAsrSuspectFruStatus	Etat de la FRU/CRU

Configuration

Le Tableau 1-34 répertorie les variables de la configuration de la bibliothèque.

Tableau 1-34 Variables slTrapConfig

Variable	Description
slTrapConfigLibrarySerialNumber	Numéro de série de cadre de la bibliothèque
slTrapConfigDeviceId	ID de FRU du périphérique, nécessaire pour la haute disponibilité
slTrapConfigDeviceTime	Date et heure du périphérique au format standard UTC
slTrapConfigDeviceAddress	Adresse de périphérique du composant associé à l'entrée du journal
slTrapConfigDeviceUserName	Nom d'utilisateur sur le périphérique qui identifie le niveau d'accès qui a été à l'origine de l'activité
slTrapConfigDeviceInterfaceName	Nom représentant l'interface sur le périphérique utilisé pour demander l'activité
slTrapConfigDeviceActivity	Nom de texte court représentant l'activité du périphérique en cours de réalisation
slTrapConfigDeviceRequestId	ID de demande de périphérique associé à l'activité de ce déroutement
slTrapConfigDeviceSeverity	Gravité du journal de périphérique
slTrapConfigDeviceResultCode	Code de résultat du périphérique
slTrapConfigPropertyName	Nom de propriété du périphérique qui est en cours de configuration
slTrapConfigNewPropertyValue	Nouvelle valeur qui a été modifiée (seule la réussite est signalée)
slTrapConfigNewPropertyEffective	Etat lorsque la nouvelle valeur de propriété s'appliquera

Evénements de service

Le Tableau 1-35 répertorie les variables pour les événements de service.

Tableau 1-35 Variables slTrapSvc

Variable	Description
slTrapSvcEventTime	Horodatage du moment où l'événement de service s'est produit
slTrapSvcLibProductManufacturer	Fabricant du produit de la bibliothèque
slTrapSvcLibProductName	Nom de produit de la bibliothèque
slTrapSvcLibProductSn	Numéro (droit) de série du produit de la bibliothèque
slTrapSvcLibStatus	Etat du système global lors de l'événement (normal, dégradé, non fonctionnel)
slTrapSvcLibEntity	Composant logiciel (entité de diagnostic) qui a généré cet événement de panne
slTrapSvcEventId	ID d'événement sous-jacent de bibliothèque locale qui a été le catalyseur derrière cet événement de service
slTrapSvcFaultEventUUID	Identifiant universel unique affectée à cette panne. Sa valeur sera NULL si le système ne prend pas en charge cette information
slTrapSvcFaultEventType	Type d'événement de panne basé sur l'importance de la maintenance
slTrapSvcFaultEventCount	Nombre d'événements de panne équivalents depuis la dernière initialisation
slTrapSvcFaultEventDescription	Description textuelle de l'événement de panne
slTrapSvcDeviceEventSeverity	Gravité de la panne du périphérique ou du système
slTrapSvcDeviceEventActivity	Nom de texte court représentant la dernière activité dont l'exécution a été demandée au périphérique
slTrapSvcDeviceEventOpCode	Code de fonctionnement du périphérique, indiquant l'état de la FRU/CRU
slTrapSvcDeviceEventResultCode	Code de résultat du périphérique basé sur la dernière commande exécutée
slTrapSvcServiceData	Chaîne de texte descriptive de cet événement de service spécifique
slTrapSvcLocalization	Chaîne de localisation de l'événement de service actuel

Variables de gravité

Le Tableau 1-36 répertorie les options des niveaux de gravité d'un déroutement.

Tableau 1-36 slSeverityTC

Variable	Description
slSeverityTC	Niveaux de gravité dont un déroutement peut disposer, du plus élevé au plus faible (0=ok/pas de panne, 1=pulsation/vérification, 2=télémétrie/mesures, 3=configuration, 4=suivi/débogage, 5=information/comportement nominal, 6=avertissement/comportement dégradé, 7=erreur/non fonctionnel, 8=panne critique/système, 9=erreur fatale/système inutilisable, 10=autre)

Tests

Le Tableau 1-37 répertorie les variables des tests.

Tableau 1-37 Variables des tests

Variable	Description
slTrapCount	Nombre de déroutements générés depuis la dernière initialisation
slTrapLibBootDate	Date et heure de l'initialisation de l'agent
slTrapLibDateString	Date et heure de la bibliothèque au format : AAAA:MM:JJTHH:MM:SS.
slTrapLibSerialNumber	Numéro de série du cadre de la bibliothèque
slTrapLibTopLevelCondition	Etat global de la bibliothèque (normal, dégradé, non fonctionnel)
slTrapHaState	Etat du contrôleur RE (unidirectionnel=0, duplex/commutable=1)
slTrapHaId	Identificateur du contrôleur RE (actif=0, en veille=1)
slTrapHaSlot	Emplacement du contrôleur RE (côté A =0, côté B =1)
slTrapHaAlternateIp	Adresse IP de l'autre contrôleur RE

Eléments de plaque tournante

Le Tableau 1-38 répertorie les variables des éléments de plaque tournante.

Tableau 1-38 Variables slTurntable

Variable	Description
slTurntableCount	Nombre de plaques tournantes dans le tableau des plaques tournantes
slTurntableTable	Tableau des plaques tournantes
slTurntableEntry	Plaque tournante
slTurntableIndex	Index de plaque tournante
slTurntablePhysicalAddressStr	Chaîne d'adresse physique d'une plaque tournante
slTurntablePosition	Position du module LSM de la plaque tournante (0=gauche, 1=droite)
slTurntableHandCartStatus	Etat de la main de la plaque tournante (cartouche=1, pas de cartouche=0)
slTurntableSerialNum	Numéro de série de la plaque tournante
slTurntableState	Etat de la plaque tournante (inactive, en déplacement, en fonctionnement, etc.)
slTurntableFaultLED	Etat de la DEL de panne
slTurntableStatusEnum	Etat de fonctionnement de la plaque tournante sous forme d'énumération
slTurntableCodeVer	Version du code de la plaque tournante
slTurntableVersion	Version matérielle de la plaque tournante
slTurntableFirmwareVer	Version de microprogramme de la plaque tournante
slTurntablesRotation	Nombre de rotations de la plaque tournante
slTurntablesRotationRetries	Nombre de relances de rotation effectuées par la plaque tournante
slTurntablesRotationFails	Nombre d'échecs de rotation effectués par la plaque tournante
slTurntablesIPLs	Nombre d'IPL effectués par la plaque tournante
