클러스터화된 Oracle ASM과 클러스터화된 디스크 그룹

이 절은 단일 인스턴스 Oracle 데이터베이스와 클러스터화된 Oracle ASM 인스턴스 및 클러스터화된 Oracle ASM 디스크 그룹의 샘플 구성을 포함합니다. 두 개의 다이어그램이 있으며 두번째 다이어그램은 첫번째 다이어그램의 연장선입니다.

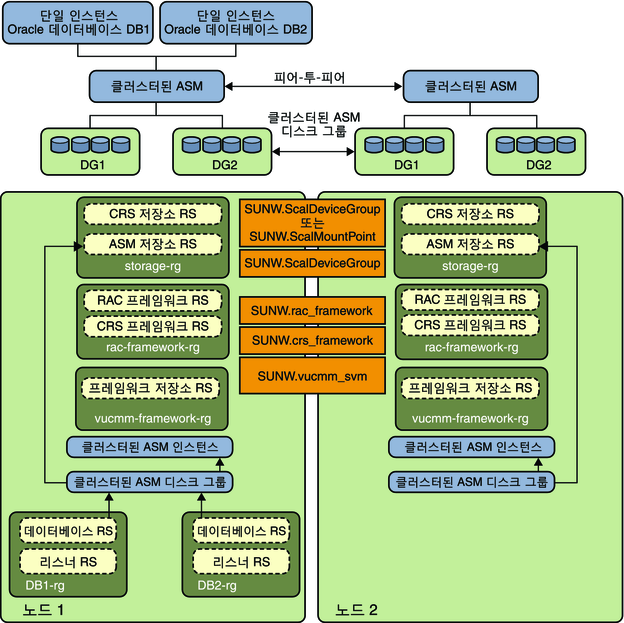

다음 다이어그램은 Node1에서 두 개의 단일 인스턴스 Oracle 데이터베이스 DB1 및 DB2를 서비스하는 클러스터화된 Oracle ASM 인스턴스를 나타냅니다. DB1 또는 DB2 데이터베이스는 Oracle ASM 디스크 그룹 DG1 및 DG2 중 하나를 사용하거나 (클러스터화된 Oracle ASM 디스크 그룹이므로) 디스크 그룹을 둘 다 사용할 수 있습니다. 다이어그램의 위쪽은 Node1 및 Node2에서 Oracle 데이터베이스 인스턴스와 클러스터화된 Oracle ASM 인스턴스의 관계를 보여줍니다. 클러스터화된 Oracle ASM 인스턴스는 양쪽 노드에서 동시에 두 Oracle ASM 디스크 그룹을 관리합니다. 다이어그램의 하부는 단일 인스턴스 Oracle 데이터베이스에 대한 기존 Oracle Solaris Cluster 리소스 그룹 및 리소스와 이들의 클러스터화된 Oracle ASM 서비스에 대한 요구 사항을 나타냅니다.

점선 상자는 기존 HA for Oracle 리소스와 새 Oracle ASM 리소스를 나타냅니다. 화살표는 HA for Oracle과 클러스터화된 Oracle ASM 서비스 사이의 새 종속성을 나타냅니다.

그림 C-4 클러스터화된 Oracle ASM과 클러스터화된 디스크 그룹 [1]

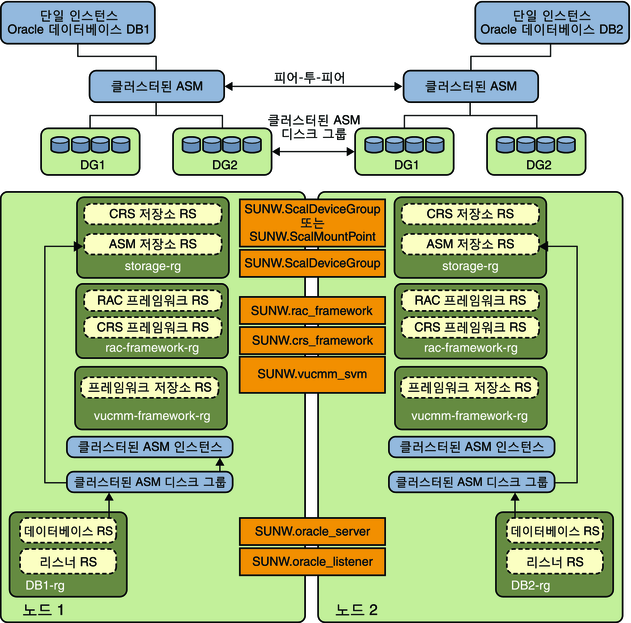

다음 다이어그램에서 Oracle ASM 디스크 그룹 DG1과 DG2를 공유하는 단일 인스턴스 Oracle 데이터베이스 DB2는 리소스 그룹 DB2-rg를 Node2로 페일오버한 후 Node2에서 지금 실행 중입니다. 다이어그램의 위쪽은 Node1 및 Node2에서 Oracle 데이터베이스 인스턴스와 클러스터화된 Oracle ASM 인스턴스의 관계를 보여줍니다. 클러스터화된 Oracle ASM 인스턴스는 양쪽 노드에서 동시에 두 Oracle ASM 디스크 그룹을 관리합니다. 다이어그램의 하부는 단일 인스턴스 Oracle 데이터베이스에 대한 기존 Oracle Solaris Cluster 리소스 그룹 및 리소스와 이들의 클러스터화된 Oracle ASM 서비스에 대한 요구 사항을 나타냅니다.

그림 C-5 클러스터화된 Oracle ASM과 클러스터화된 디스크 그룹 [2]
