连接管理 (SP) 电缆
服务处理器模块 (SP) 提供用于系统管理的连接。这些连接包括用于 Oracle ILOM 的串行电缆和以太网电缆,以及用于主机控制台的串行电缆、视频电缆和 USB 电缆。SP 本身和连接到 SP 的多端口电缆都提供了连接器。

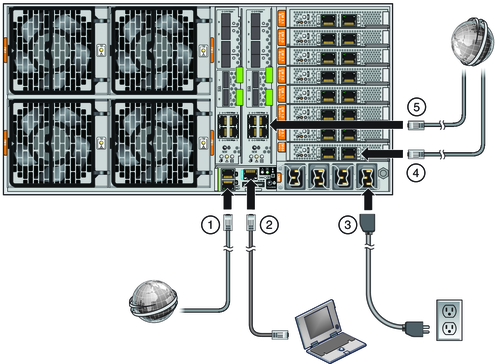

请参见下图。
|
1 |
在服务器的 Net MGT 端口和以后要将 SP 连接到的网络之间连接以太网电缆。NET MGT 端口 0 为建议的默认端口。 |
2 |
在 SER MGT
端口和终端设备或 PC 之间连接串行电缆。 可能需要适配器。服务器附带有 DB9 转 RJ45 串行端口适配器。 SER MGT 端口提供到 SP 的直接串行连接。可以用其来搜索
SP 的 IP 地址,并根据需要进行配置。DHCP 为默认设置,但是您也可以将其配置为使用静态 IP 地址。知道 SP 的 IP 地址后,可以使用 web
浏览器或 SSH 连接通过 NET MGT 端口与 SP 进行通信。或者,您可以继续使用串行端口与 SP 命令行界面 (command line
interface, CLI) 进行通信。 有关详细信息,请参阅 Oracle Integrated Lights Out Manager 3.0 文档。 |
|

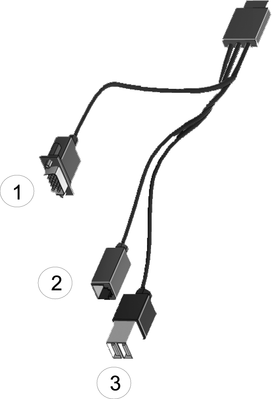

将多端口电缆连接到 KVM
连接器。该电缆为串行控制台、视频控制台和 USB 提供连接器。 |
3 |
将电源电缆连接到电源。 |
4 |
|
5 |
|
|
|
|
1 |
视频控制台 |
2 |
串行控制台 |
3 |
USB(2 个连接器) |
|
图 1 SP 连接器
|
|
|
|
1 |
网络管理端口 0 和 1 |
2 |
串行管理 |
3 |
故障 LED 指示灯 |
4 |
电源/正常
LED 指示灯 |
5 |
温度 LED 指示灯 |
6 |
多端口电缆连接器 |
7 |
定位按钮/LED 指示灯 |
8 |
SP 正常 LED 指示灯 |
|
