NEM 및 PCIe EM 케이블을 연결하는 방법

1. 네트워크 케이블을 NEM의 1GbE 또는 10GbE 커넥터에 연결합니다.

   • 4P 시스템의 경우 슬롯 0 및 3에만 케이블을 연결합니다.

     4P 시스템에는 슬롯 0 및 3에 CPU 모듈이 있고 슬롯 1 및 2에 필러 패널이 있습니다.

   • 8P 시스템의 경우 슬롯 0, 1, 2 및 3에 케이블을 연결합니다.

     8P 시스템에는 4개의 모든 슬롯에 CPU 모듈이 있습니다.

2. 기가비트 이더넷, InfiniBand 또는 광채널 케이블을 각 PCIe EM에 있는 커넥터에 연결합니다.

   자세한 내용은 PCIe EM 설명서를 참조하십시오.

   • 4P 시스템은 슬롯 0.0, 0.1, 3.0 및 3.1(상단 2개 및 하단 2개)에서 PCIe EM을 지원합니다.

   • 8P 시스템은 슬롯 0.0, 0.1, 1.0, 1.1, 2.0, 2.1, 3.0 및 3.1(모든 슬롯)에서 PCIe EM을 지원합니다.

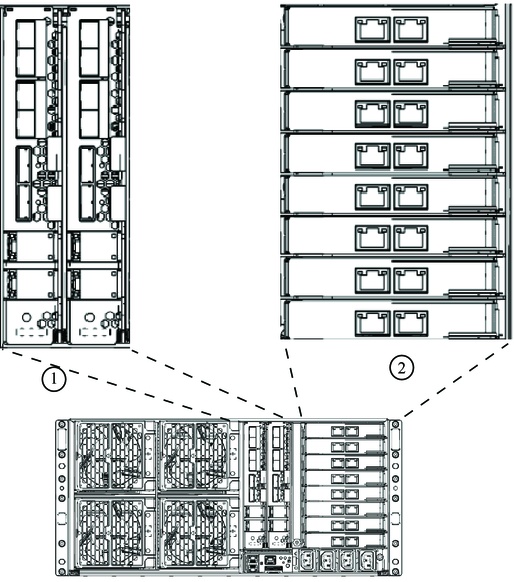

   그림 범례 1 NEM(2개 표시) 2 PCIe EM이 있는 EM 슬롯
