サーバーモジュールのフィラーパネルの挿入

  1. シャーシの空きサーバーモジュールスロットの位置を確認します。
  2. 取り外しレバーを全開位置にし、フィラーパネルを空きサーバーモジュールスロットの位置に合わせます。
  3. フィラーパネルを空きサーバーモジュールスロットに差し込みます。

    取り外しレバーがシャーシに触れると、レバーが閉じ始めます。

  4. 取り外しレバーを閉じてフィラーパネルを固定します。

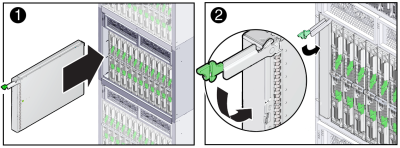

    image:サーバーモジュールのフィラーパネルの取り付け方法を示す図。

参照
