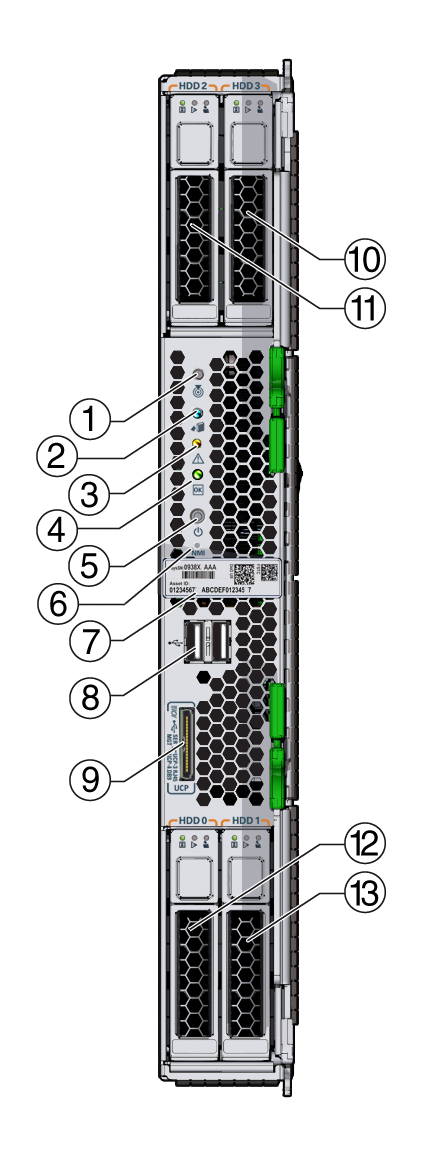

1 |
定位 LED 指示灯（白色）。按下按钮可确定服务器。 |
2 |
可以移除 LED 指示灯（蓝色）。已移除主电源。 |
3 |
需要维修操作 LED 指示灯（琥珀色）。出现了故障状况。 |
4 |
正常/电源 LED 指示灯（绿色）。模式：
SP 引导模式－快速闪烁，亮起 0.125 秒，熄灭 0.125 秒。 备用电源模式－闪烁，亮起 0.1 秒，熄灭 2.9 秒。 主机引导模式－慢速闪烁，亮起 0.5 秒，熄灭 0.5 秒。 完全电源模式－稳定亮起。
|
5 |
电源按钮。短暂按下可在备用电源模式和完全电源模式之间切换。
 | 注意 - 当服务器模块处于完全电源模式下时，按下电源按钮超过四秒会立即关机以进入备用电源模式。此操作可能会导致数据丢失。
|
|
6 |
NMI 按钮－仅在 Oracle 维修时使用。 |
7 |
序列号标签。 |
8 |
两个
USB 2.0 端口。 |
9 |
通用连接器端口 (universal connector port, UCP)。用于多端口 (dongle) 电缆。 |
10, 11, 12, 13 |
硬盘驱动器
(HDD) 或固态磁盘 (solid state disk, SSD)。 |
|
