1 Introducción

El subsistema de almacenamiento de cinta virtual (VTSS) de StorageTek Virtual Storage Manager System 6 (VSM 6) de Oracle admite conectividad de cinta emulada a hosts IBM MVS, conexión a unidades de cinta reales (RTD) y conexión a otros VTSS y bibliotecas de cintas virtuales (VLE) para proporcionar emulación de dispositivos de cinta virtual, imágenes de cartuchos de cinta virtual y capacidad adicional de buffer para el entorno IBM MVS.

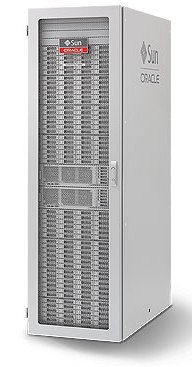

Figura 1-1 VTSS de VSM 6

La solución VSM

La solución StorageTek Virtual Storage Manager (VSM) de Oracle es la recopilación de productos de hardware y software que componen un sistema de cinta virtual basado en disco para proporcionar capacidades de gestión de almacenamiento de clase empresarial para el entorno mainframe de IBM. VSM optimiza las cargas de trabajo de transmisión y las funciones de copia de seguridad y recuperación, reduce la sobrecarga de gestión y maximiza la utilización de la capacidad de cinta para reducir los costos de protección de datos en una amplia gama de entornos de almacenamiento.

VSM almacena volúmenes de cinta virtual (VTV) en un búfer de disco en el VTSS y puede migrarlos, de manera opcional, a Virtual Library Extension (VLE), a unidades de cinta reales (RTD), o a ambos. Cuando el host los necesita, si los volúmenes de cinta migrados no residen en el VTSS, se recuperan automáticamente al VTSS.

La solución VSM incluye los siguientes subsistemas:

• Software y hardware VTSS. VTSS de VSM 6 admite conectividad de cinta emulada sobre interfaces FICON a hosts IBM MVS, y, además, conexión FICON a unidades de cinta reales (RTD) y conexión IP a otros VTSS y VLE.

• Enterprise Library Software (ELS). ELS es el conjunto de programas mainframe de StorageTek que activa y gestiona el hardware del sistema de cartuchos automático (ACS) y de Virtual Storage Manager (VSM) de StorageTek. ELS incluye el componente de software del host (HSC, Host Software Component), el componente de gestión de almacenamiento (SMC, Storage Management Component), el servidor HTTP y el software de control de cinta virtual (VTCS). VTCS controla la creación, la supresión, la replicación, la migración y la recuperación de imágenes de cinta virtual en el VTSS, y, además, captura información de VTSS.

• Hardware y software de Virtual Library Extension (VLE). El subsistema de VLE funciona como un destino de migración y recuperación para los volúmenes de cinta virtual (VTV, Virtual Tape Volume) de VTSS. Las VLE están conectadas por IP a VTSS de VSM 6.

• RTD (RTD) conectadas a las bibliotecas de cinta físicas. RTD funciona como un destino de migración y recuperación para los volúmenes de cinta virtual (VTV, Virtual Tape Volume) de VTSS. Las RTD están conectadas por FICON a VTSS de VSM 6.

Plataforma VSM 6

La plataforma VSM 6 reemplaza a la plataforma patentada VSM 5. Esta plataforma proporciona un mejor rendimiento y una capacidad de almacenamiento muy expandida comparada con las versiones anteriores de VTSS, y puede escalar para cumplir las necesidades actuales de los clientes y, a su vez, proporcionar un camino para el crecimiento futuro.

VTSS de VSM 6 contiene un sistema de montaje en bastidor estándar basado en plataformas de servicio, almacenamiento y servidores Sun existentes. Los servidores, los estantes de discos y el chasis de montaje en bastidor estándar se entregan como un sistema empaquetado.

El sistema operativo Solaris 11 es la base del entorno de software VTSS de VSM 6, que también incluye componentes de infraestructura de Solaris y software específico de VTSS. El entorno de software VSM 6 está preinstalado y preconfigurado para la funcionalidad de VTSS de modo que se requiere una configuración limitada en el nivel del sitio para integrar el producto en el entorno de cinta gestionada del cliente.

VSM 6 también incluye las interfaces y la compatibilidad necesarias para el funcionamiento dentro de un Tapeplex de VSM existente, incluida la compatibilidad con VTCS, la compatibilidad con VTSS heredado y la compatibilidad con ELS, HSC/SMC, NCS, VLE, SE Tools, VAT, LCM y CDRT.
