VLAN(가상 LAN)은 TCP/IP 프로토콜 스택의 데이터 링크 계층에서 LAN(Local Area Network)의 하위 분할입니다. 스위치 기술을 사용하는 LAN에 대해 VLAN을 만들 수 있습니다. VLAN에 사용자 그룹을 지정하면 전체 로컬 네트워크에 대한 네트워크 관리와 보안을 향상시킬 수 있습니다. 동일한 시스템의 인터페이스를 서로 다른 VLAN에 지정할 수도 있습니다.
다음을 수행해야 하는 경우 로컬 네트워크를 VLAN으로 분할해 보십시오.
작업 그룹의 논리적 분할을 만듭니다.
예를 들어, 건물 한 층의 모든 호스트가 스위치 기반 로컬 네트워크 한 개에 연결되어 있다고 가정합니다. 한 층의 각 작업 그룹에 대해 별도의 VLAN을 만들 수 있습니다.
작업 그룹에 대해 서로 다른 보안 정책을 적용합니다.
예를 들어, 재무 부서와 정보 기술 부서의 보안 요구는 완전히 다릅니다. 두 부서의 시스템이 동일한 로컬 네트워크를 공유하는 경우 각 부서에 대해 별도의 VLAN을 만들 수 있습니다. 그런 다음 VLAN별로 적절한 보안 정책을 적용할 수 있습니다.
작업 그룹을 관리 가능한 브로드캐스트 도메인으로 분할합니다.
VLAN을 사용하면 브로드캐스트 도메인의 크기가 감소하며 네트워크 효율성이 향상됩니다.
스위치 LAN 기술을 사용하면 로컬 네트워크의 시스템을 VLAN으로 구성할 수 있습니다. 로컬 네트워크를 VLAN으로 분할하려면 먼저 VLAN 기술을 지원하는 스위치를 구해야 합니다. VLAN 토폴로지 설계에 따라 스위치의 모든 포트가 단일 VLAN이나 여러 VLAN을 서비스하도록 구성할 수 있습니다. 각 스위치 제조업체에 따라 스위치 포트 구성 절차가 달라집니다.

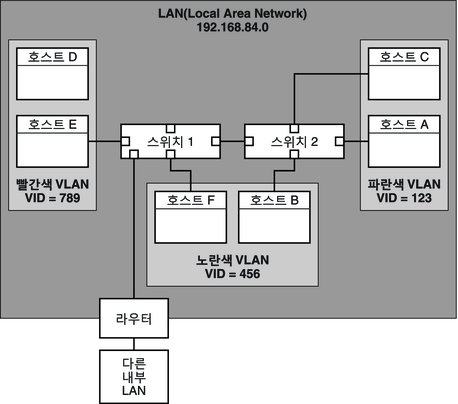

다음 그림에서는 서브넷 주소가 192.168.84.0인 LAN을 보여줍니다. 이 LAN은 빨간색, 노란색 및 파란색인 세 개의 VLAN으로 분할됩니다.
그림 6-1 VLAN 세 개가 있는 LAN(Local Area Network)
LAN 192.168.84.0의 연결은 스위치 1과 2에 의해 처리됩니다. 빨간색 VLAN에는 Accounting 작업 그룹의 시스템이 있습니다. Human Resources 작업 그룹의 시스템은 노란색 VLAN에 있습니다. Information Technologies 작업 그룹의 시스템은 파란색 VLAN에 지정됩니다.
LAN(Local Area Network)의 각 VLAN은 VLAN 태그 또는 VLAN ID(VID)로 식별됩니다. VID는 VLAN 구성 중에 지정됩니다. VID는 각 VLAN에 대해 1-4094 사이의 고유 ID를 제공하는 12비트 식별자입니다. 그림 6-1에서 빨간색 VLAN의 VID는 789, 노란색 VLAN의 VID는 456이며 파란색 VLAN의 VID는 123입니다.
VLAN 지원 스위치를 구성하는 경우 VID를 각 포트에 지정해야 합니다. 포트의 VID는 다음 그림과 같이 포트에 연결되는 인터페이스에 지정된 VID와 동일해야 합니다.
그림 6-2 VLAN을 사용하는 네트워크의 스위치 구성

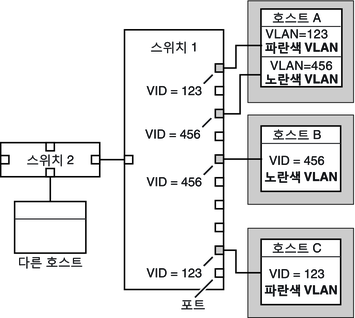

그림 6-2에서는 여러 VLAN에 연결된 여러 호스트를 보여 줍니다. 두 호스트는 같은 VLAN에 속합니다. 이 그림에서 세 호스트의 기본 네트워크 인터페이스는 스위치 1에 연결됩니다. 호스트 A는 파란색 VLAN의 구성원입니다. 따라서 호스트 A의 인터페이스는 VID 123으로 구성됩니다. 이 인터페이스는 VID 123으로 구성된 스위치 1의 포트 1에 연결됩니다. 호스트 B는 VID가 456인 노란색 VLAN의 구성원입니다. 호스트 B의 인터페이스는 VID 456으로 구성된 스위치 1의 포트 5에 연결됩니다. 마지막으로 호스트 C의 인터페이스는 스위치 1의 포트 9에 연결됩니다. 파란색 VLAN은 VID 123으로 구성됩니다.
또한 이 그림에서는 단일 호스트가 여러 VLAN에 속할 수도 있음을 보여 줍니다. 예를 들어 호스트 A에는 호스트 인터페이스를 통해 2개의 VLAN이 구성되어 있습니다. 두번째 VLAN은 VID 456으로 구성되어 있으며 마찬가지로 VID 456으로 구성된 포트 3에 연결되어 있습니다. 따라서 호스트 A는 파란색 VLAN 및 노란색 VLAN의 구성원입니다.
VLAN 구성 중 VLAN의 물리적 연결 지점(PPA)을 지정해야 합니다. 이 수식을 사용하여 PPA 값을 얻습니다.
driver-name + VID * 1000 + device-instance
device-instance 번호는 1000보다 작아야 합니다.
예를 들어, VLAN 456의 일부로 구성하려면 ce1 인터페이스에 대해 다음 PPA를 만들어야 합니다.
ce + 456 * 1000 + 1= ce456001
다음 절차를 사용하여 네트워크의 VLAN을 계획할 수 있습니다.
이러한 토폴로지의 기본 예는 그림 6-1을 참조하십시오.
주 - VLAN 번호 지정 체계가 네트워크에 이미 있을 수도 있습니다. 이 경우 기존 VLAN 번호 지정 체계에 VID를 만들어야 합니다.
# dladm show-link
시스템의 모든 인터페이스를 같은 VLAN에서 구성할 필요는 없습니다.
각 인터페이스의 VID와 각 인터페이스가 연결된 스위치 포트를 확인합니다.
구성 지침은 스위치 제조업체의 설명서를 참조하십시오.
Oracle Solaris는 이제 다음 인터페이스 유형에서 VLAN을 지원합니다.
ce
bge
xge
e1000g
레거시 인터페이스 유형 중 ce 인터페이스만 VLAN의 구성원이 될 수 있습니다. 여러 유형의 인터페이스를 같은 VLAN에서 구성할 수 있습니다.
기본 관리자 역할에는 기본 관리자 프로파일이 포함됩니다. 역할을 만들어 사용자에게 지정하려면 Oracle Solaris 관리: 기본 관리의 2 장, Solaris Management Console 작업(작업)을 참조하십시오.
# dladm show-link
출력에는 사용할 수 있는 인터페이스 유형이 표시됩니다.
ce0 type: legacy mtu: 1500 device: ce0 ce1 type: legacy mtu: 1500 device: ce1 bge0 type: non-vlan mtu: 1500 device: bge0 bge1 type: non-vlan mtu: 1500 device: bge1 bge2 type: non-vlan mtu: 1500 device: bge2
# ifconfig interface-PPA plumb IP-address up
예를 들어, 다음 명령을 사용하여 새 IP 주소 10.0.0.2인 인터페이스 ce1을 VID 123의 VLAN으로 구성합니다.
# ifconfig ce123001 plumb 10.0.0.2 up
주 - 다른 인터페이스와 마찬가지로 IPv4 및 IPv6 주소를 VLAN에 지정할 수 있습니다.
# cat hostname.interface-PPA IPv4-address
예 6-3 VLAN 구성
이 예에서는 장치 bge1 및 bge2를 VID 123인 VLAN으로 구성하는 방법을 보여 줍니다.
# dladm show-link
ce0 type: legacy mtu: 1500 device: ce0
ce1 type: legacy mtu: 1500 device: ce1
bge0 type: non-vlan mtu: 1500 device: bge0
bge1 type: non-vlan mtu: 1500 device: bge1
bge2 type: non-vlan mtu: 1500 device: bge2
# ifconfig bge123001 plumb 10.0.0.1 up
# ifconfig bge123002 plumb 10.0.0.2 up
# cat hostname.bge123001 10.0.0.1
# cat hostname.bge123002 10.0.0.2
# ifconfig -a
lo0: flags=2001000849 <UP,LOOPBACK,RUNNING,MULTICAST,IPv4,VIRTUAL> mtu 8232 index 1
inet 127.0.0.1 netmask ff000000
bge123001: flags=201000803<UP,BROADCAST,MULTICAST,IPv4,CoS> mtu 1500 index 2
inet 10.0.0.1 netmask ff000000 broadcast 10.255.255.255
ether 0:3:ba:7:84:5e
bge123002:flags=201000803 <UP,BROADCAST,MULTICAST,IPv4,CoS> mtu 1500 index 3
inet 10.0.0.2 netmask ff000000 broadcast 10.255.255.255
ether 0:3:ba:7:84:5e
ce0: flags=1000843 <UP,BROADCAST,RUNNING,MULTICAST,IPv4>mtu 1500 index 4
inet 192.168.84.253 netmask ffffff00 broadcast 192.168.84.255
ether 0:3:ba:7:84:5e
# dladm show-link
ce0 type: legacy mtu: 1500 device: ce0
ce1 type: legacy mtu: 1500 device: ce1
bge0 type: non-vlan mtu: 1500 device: bge0
bge1 type: non-vlan mtu: 1500 device: bge1
bge2 type: non-vlan mtu: 1500 device: bge2
bge123001 type: vlan 123 mtu: 1500 device: bge1
bge123002 type: vlan 123 mtu: 1500 device: bge2
|
