본 설명서의 나머지 장에 나오는 작업에서는 이 절에 소개된 IPQoS 구성 예를 사용합니다. 예에서는 가상 서비스 제공업체인 BigISP의 공용 인트라넷에 있는 차별화된 서비스 솔루션을 보여 줍니다. BigISP는 전용 회선을 통해 BigISP에 연결하는 대규모 회사에 서비스를 제공합니다. 모뎀을 통한 전화 접속을 사용하는 개인도 BigISP에서 서비스를 구입할 수 있습니다.

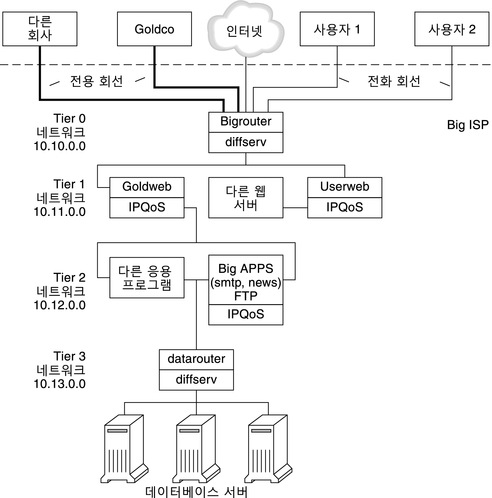

다음 그림에서는 BigISP의 공용 인트라넷에 사용되는 네트워크 토폴로지를 보여 줍니다.
그림 30-4 IPQoS 예 토폴로지
BigISP는 공용 인트라넷에서 다음 네 계층을 구현했습니다.
Tier 0 – 10.10.0.0 네트워크에는 외부 인터페이스와 내부 인터페이스가 모두 있는 Bigrouter라는 큰 Diffserv 라우터가 있습니다. Goldco라는 대규모 조직을 비롯하여 여러 회사가 Bigrouter에서 종료되는 전용 회선 서비스를 임대했습니다. Tier 0은 전화 회선 또는 ISDN을 통해 연결하는 개인 고객도 처리합니다.
Tier 1 – 10.11.0.0 네트워크는 웹 서비스를 제공합니다. Goldweb 서버는 Goldco가 BigISP로부터 구매한 고급 서비스에 포함된 웹 사이트를 호스팅합니다. Userweb 서버는 개인 고객이 구매한 작은 웹 사이트를 호스팅합니다. Goldweb과 Userweb에는 모두 IPQoS가 사용됩니다.
Tier 2 – 10.12.0.0 네트워크는 모든 고객에게 사용할 응용 프로그램을 제공합니다. 애플리케이션 서버 중 하나인 BigAPPS에는 IPQoS가 사용됩니다. BigAPPS는 SMTP, 뉴스 및 FTP 서비스를 제공합니다.
Tier 3 – 10.13.0.0 네트워크는 큰 데이터베이스 서버를 다룹니다. Tier 3에 대한 액세스는 Diffserv 라우터인 datarouter를 통해 제어됩니다.
