IPsec 패킷 플로우

그림 19-1은 IPsec가 아웃바운드 패킷에서 호출될 때 IP 주소 지정된 패킷이 IP 데이터그램의 일부로 진행되는지 보여줍니다. 플로우 다이어그램은 AH(authentication header) 및 ESP(encapsulating security payload) 엔티티를 어디에서 패킷에 적용할 수 있는지 보여줍니다. 이러한 엔티티를 적용하는 방법 및 알고리즘을 선택하는 방법은 다음 절에서 설명합니다.

그림 19-2는 IPsec 인바운드 프로세스를 보여줍니다.

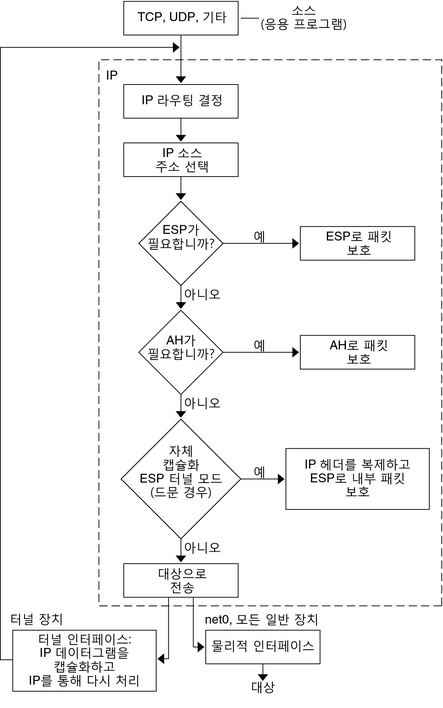

그림 19-1 아웃바운드 패킷 프로세스에 적용된 IPsec

image:플로우 다이어그램은 아웃바운드 패킷이 먼저 ESP로 보호된 다음 AH로 보호된다는 것을 보여줍니다. 그런 다음 패킷은 터널 또는 물리적 인터페이스로 이동합니다.

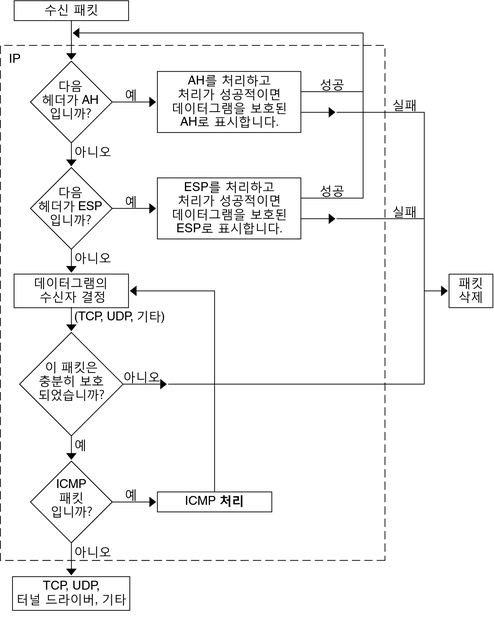

그림 19-2 인바운드 패킷 프로세스에 적용된 IPsec

image:플로우 다이어그램은 인바운드 패킷에서 IPsec가 먼저 AH 헤더를 처리한 다음 ESP 헤더를 처리한다는 것을 보여줍니다. 충분히 보호되지 않은 패킷은 삭제됩니다.
