별도의 디스크 그룹을 포함하는 단일 인스턴스 Oracle ASM

이 절에서는 단일 인스턴스 Oracle ASM을 포함하는 단일 인스턴스 Oracle 데이터베이스와 단일 인스턴스 Oracle ASM 디스크 그룹에 대한 두 개의 샘플 구성 다이어그램을 다룹니다. 두번째 다이어그램은 첫번째 다이어그램의 연장선입니다.

주 - 단일 인스턴스 Oracle ASM은 Oracle 11g 릴리스 2 또는 12c에서 지원되지 않습니다. 이 릴리스의 경우 클러스터화된 Oracle ASM만 사용해야 합니다.

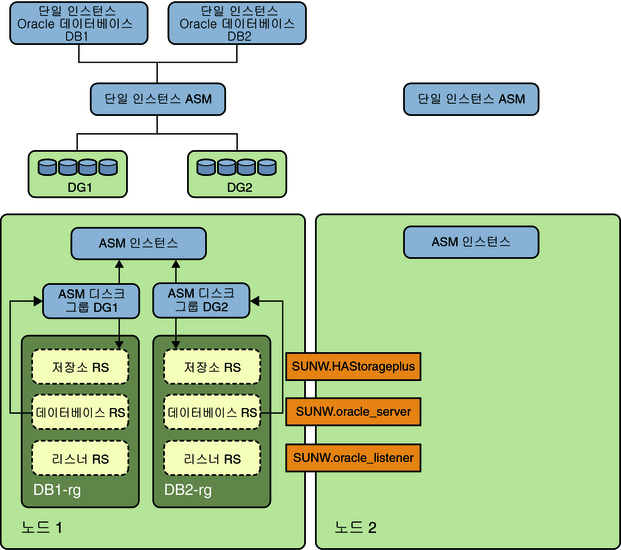

다음 다이어그램은 Node1 노드에서 두 개의 단일 인스턴스 Oracle 데이터베이스인 DB1과 DB2를 제공하는 단일 인스턴스 Oracle ASM을 나타냅니다. DB1 데이터베이스는 Oracle ASM 디스크 그룹 DG1을 독점적으로 사용하고 DB2 데이터베이스는 Oracle ASM 디스크 그룹 DG2를 독점적으로 사용합니다. 다이어그램의 위쪽은 Node1 및 Node2에서 Oracle 데이터베이스 인스턴스와 단일 Oracle ASM 인스턴스의 관계를 보여줍니다. 단일 인스턴스 Oracle ASM은 Node1에서 두 개의 Oracle ASM 디스크 그룹인 DG1과 DG2를 관리합니다. 다이어그램의 아래쪽은 단일 인스턴스 Oracle 데이터베이스에 대한 기존 Oracle Solaris Cluster 리소스 그룹 및 리소스와 단일 인스턴스 Oracle ASM 서비스에 대한 기능 요구 사항을 나타냅니다.

다이어그램에서 점선 상자는 새 Oracle ASM 서비스를 사용하는 기존 HA for Oracle 리소스를 나타냅니다. 노드 내에서 HA for Oracle 리소스와 단일 인스턴스 Oracle ASM 서비스 간의 새로운 종속성은 화살표로 표시됩니다.

그림 C-2 별도의 디스크 그룹을 포함하는 단일 인스턴스 Oracle ASM [1]

image:별도의 디스크 그룹을 포함하는 단일 인스턴스 Oracle ASM 1을 보여주는 다이어그램

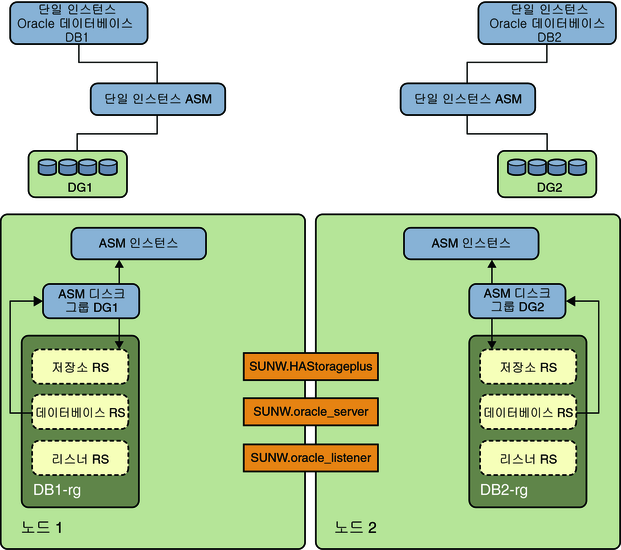

다음 다이어그램은 이 절의 앞에 나온 다이어그램의 연장선입니다. 이 다이어그램에서 Oracle ASM 디스크 그룹 DG2를 독점적으로 사용하는 단일 인스턴스 Oracle 데이터베이스 DB2는 리소스 그룹 DB2–rg를 Node2로 페일오버한 후 Node2에서 실행 중입니다. 다이어그램의 위쪽은 Node1 및 Node2에서 Oracle 데이터베이스 인스턴스와 단일 Oracle ASM 인스턴스의 관계를 보여줍니다. Oracle ASM 디스크 그룹 DG2는 이제 Node2의 단일 인스턴스 Oracle ASM에서 제공하며, Oracle ASM 디스크 그룹 DG1은 Node1에서 단일 인스턴스 Oracle ASM에서 제공합니다.

다이어그램의 아래쪽은 단일 인스턴스 Oracle 데이터베이스에 대한 기존 Oracle Solaris Cluster 리소스 그룹 및 리소스와 단일 인스턴스 Oracle ASM 서비스에 대한 요구 사항을 나타냅니다.

그림 C-3 별도의 디스크 그룹을 포함하는 단일 인스턴스 Oracle ASM [2]

image:별도의 디스크 그룹을 포함하는 단일 인스턴스 Oracle ASM 2를 보여주는 다이어그램
