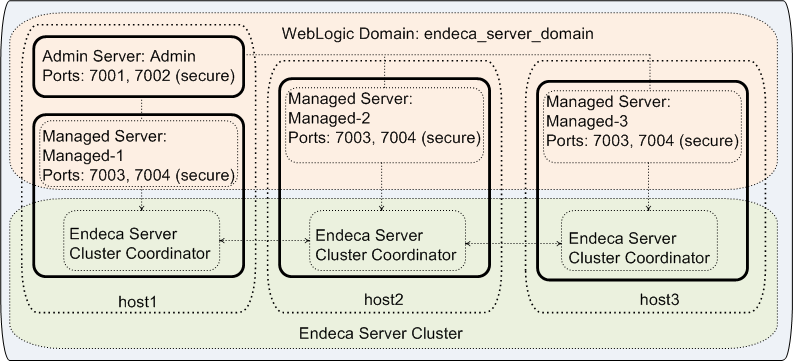

次の図には、管理サーバーと3つの管理対象サーバーがあり、その管理対象サーバーにEndeca ServerクラスタがデプロイされているWebLogicドメインを示しています。
重要: このトピックより、Endeca Serverクラスタのインストールおよびデプロイメントについて説明するすべてのタスクでは、この図のサンプル名とポートを使用します。
この図についての説明を次に示します。
- Endeca Serverクラスタのデプロイメントには、host1、host2およびhost3という3つのマシンが使用されます。
注意: 開発環境では、Endeca Serverアプリケーションを単一の管理サーバーにデプロイできますが、Endeca Serverクラスタは、WebLogicドメイン内の管理対象サーバーにデプロイしてください。これにより、管理サーバーはEndeca Serverのインスタンスを実行するのではなくWebLogicドメインを管理することになります。
- 各ホスト・マシンに、WebLogic Server、Application Developer RuntimeおよびEndeca Serverソフトウェアがインストールされます。
- host1では、Endeca Serverデプロイメント用にWebLogicドメインが作成されます。このWebLogicドメインには、最終的に1つの管理サーバーと3つの管理対象サーバーが含まれます。
- WebLogic管理サーバーはhost1に構成されます。管理サーバーのリスニング・ポートは、この例では7001(セキュアではないEndeca Serverインストール用)または7002(SSLを使用したセキュアなEndeca Serverインストール用)として構成されています。
- 3つのWebLogic管理対象サーバーは、host1ではManaged-1、host2ではManaged-2、host3ではManaged-3としてそれぞれ構成されます。管理対象サーバーのリスニング・ポートは、3つのホスト・マシンですべて同様に構成されます。この例では、7003(セキュアではないEndeca Serverインストールの場合)または7004(SSLを使用したセキュアなEndeca Serverインストールの場合)として示されています。この例では、Managed-1は、WebLogicドメインの管理サーバーと同じホストで実行されていることに注意してください。
重要: Endeca Serverクラスタを実行するには、管理対象サーバーのすべてのリスニング・ポートは、管理対象サーバーを実行する各ホスト・マシンで同じである必要があります。これは、いずれかの管理対象サーバーが管理サーバーとマシンを共有している場合、管理サーバーのポートは管理対象サーバーのポートとは別にする必要があるということでもあります。
- Endeca Serverアプリケーションは、管理対象サーバーにデプロイされます(管理サーバーにはデプロイされません)。
- Endeca Serverのクラスタ・コーディネータ・サービスも、Endeca Serverを実行する3つのすべての管理対象サーバーで実行されるように構成されます。(これはEndeca Serverクラスタの要件です。この要件の詳細は、『Oracle Endeca Serverクラスタ・ガイド』を参照してください。)
