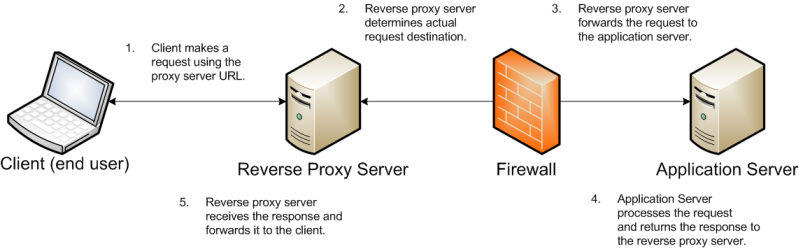

リバース・プロキシ・サーバーを使用して処理されるリクエストの典型的なシーケンス例を示します。
- クライアントからパブリックURLへのリクエストが行われます。
この例のStudioアプリケーションでは、リクエストURLはhttp://mystudio/web/myappで、デフォルトのポート80を使用します。
ホスト名は、リバース・プロキシ・サーバーのアドレスに解決されます。リバース・プロキシはこのアドレスでリスニングし、リクエストを受け取ります。
- リバース・プロキシ・サーバーはURLを分析し、どこにリクエストをプロキシする必要があるかを決定します。
リバース・プロキシでは、リクエストのルーティングにプロトコル、ホスト、ポート、パス、問合せ文字列など、URLのどの部分でも使用できます。通常、パスが、ルーティング用のデータとして主に使用されます。
リバース・プロキシの構成ルールでは、リクエストの送信先であるアウトバウンドURLが決定されます。この送信先は通常、コンテンツ提供を行うエンド・サーバーになります。リバース・プロキシ・サーバーでは、リクエストの一部が書き換えられることがあります。たとえば、パス・セグメントを変更したり、パス・セグメントに追加する可能性があります。
リバース・プロキシでは、リクエストに標準ヘッダーまたはカスタム・ヘッダーを追加することもできます。
たとえば、URL http://mystudio/web/myappをhttp://studioserver1:8080/studio/web/myappにプロキシできます。この場合、次のようになります。- ターゲット・サーバーのホスト名はstudioserver1です。
- ポートは8080に変更されます。
- リクエストURIパスには、先頭に/studioが追加されます。
- リバース・プロキシ・サーバーは、リクエストをターゲット・サーバーに送信します。
- ターゲット・サーバーは、レスポンスをリバース・プロキシ・サーバーに送信します。
- リバース・プロキシ・サーバーはリクエストを読み取って、それをクライアントに返します。
