OAGIS 10.1オーダー予測コミット・インバウンド
このメッセージのOAGIS 10.1メッセージ定義は次のとおりです:
-
OAGIS_10.1_ACKNOWLEDGE_PLANNING_SCHEDULE_COLLAB_MSG_IN
このメッセージ定義は、メッセージ配信にCollaborationMessagingServiceを使用するときにオーダー予測コミット・メッセージを受信する場合に使用します。
-
OAGIS_10.1_ACKNOWLEDGE_PLANNING_SCHEDULE_IN
このメッセージ定義は、メッセージ配信にCollaborationMessagingServiceまたはCollaborationMessagingV2Serviceを使用したときにオーダー予測コミット・メッセージを受信する場合に使用します。
データ・マッピング

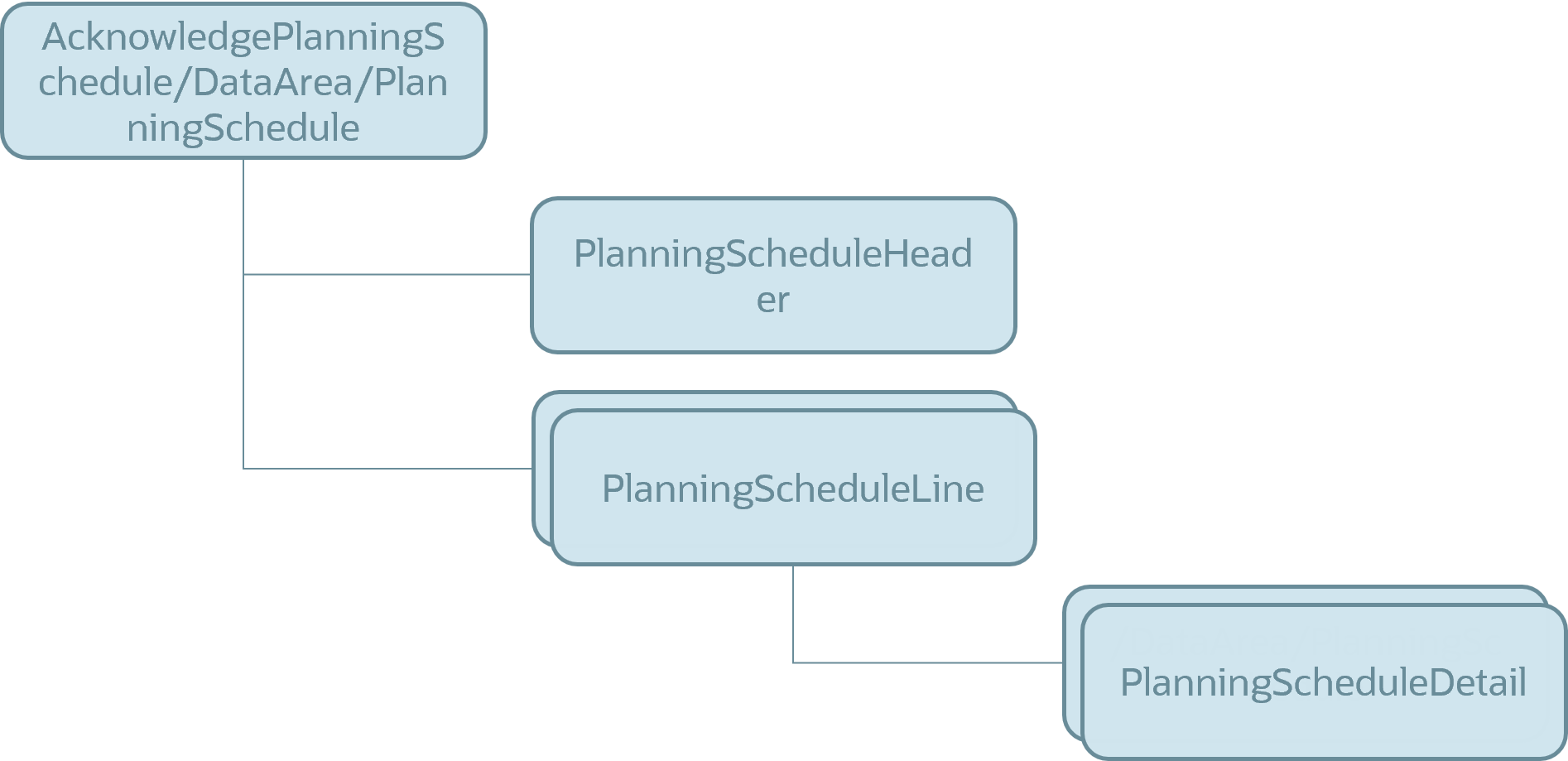

この図は、インバウンドOAGIS 10.1ペイロードの構造を示しています。
この図は、アプリケーション・サービスに渡されるペイロードの構造を示しています。
この表は、事前定義のOAGIS_10.1_ACKNOWLEDGE_PLANNING_SCHEDULE_COLLAB_MSG_INで受信されたデータとOAGIS_10.1_ACKNOWLEDGE_PLANNING_SCHEDULE_INメッセージ・ペイロードが、アプリケーション・サービスに渡されるペイロードでマップされる場所を示しています。
|
ソース: OAGIS_10.1_ACKNOWLEDGE_PLANNING_SCHEDULE_COLLAB_MSG_IN/OAGIS_10.1_ACKNOWLEDGE_PLANNING_SCHEDULE_IN |
ターゲット: ForecastCollaborationService |
|---|---|
|
PlanningScheduleHeader/ID |
CollaborationPlan |
|
/processInboundCollaborationMessage/InboundCollaborationMessage/ProcessingConfiguration/PartnerKey1 |
SupplierId |
|
PlanningScheduleHeader/Party[@typeCode = "Supplier"]/Name |
SupplierName |
|
PlanningScheduleHeader/Party[@typeCode = "Supplier"]/ID[@typeCode = "Number"] |
SupplierNumber |
|
PlanningScheduleHeader/Party[@typeCode = "Supplier"]/ID[@typeCode = "DUNS"] |
SupplierDUNS |
|
/processInboundCollaborationMessage/InboundCollaborationMessage/ProcessingConfiguration/PartnerKey2 |
SupplierSiteId |
|
PlanningScheduleHeader/Party[@typeCode = "Supplier"]/Location/ID[@typeCode = "SiteCode"] |
SupplierSiteCode |
|
PlanningScheduleHeader/ScheduleTypeCode ノート: このフィールドには定義済みのDVMが使用されています : PUBLISHER_ORDER_TYPE
|
PublisherOrderType |
| PlanningScheduleLine | ForecastResponseLine |
|
LineNumberID |
CorrelationId |
|
ShipToParty/ID[@typeCode = "Org"] |
ShipToOrg |
|
ShipToParty/Location/ID[@typeCode = "Location"] |
ShipToLocation |
|
ItemInstance/ID |
ItemNumber |
|
ItemInstance/SupplierItemIdentification/ID |
SupplierItemNumber |
|
ItemInstance/Party[@typeCode = "InventoryOrg"]/ID |
InventoryOrgCode |
|
Note[@typeCode = 'NoteToPlanner'] |
NoteToPlanner |
| PlanningScheduleDetail | ForecastResponseSchedule |
|
ItemQuantity/@unitCode ノート: このフィールドには定義済みのDVMが使用されています : UOM_CODE
|
Quantity/@unitCode |
|
ItemQuantity |
数量 |
|
EffectiveTimePeriod/StartDateTime |
BucketStartDate |
|
EffectiveTimePeriod/EndDateTime |
BucketEndDate |
|
Status/Code |
CommitMismatchReasonCode |
サンプル・ペイロード
OAGIS_10.1_ACKNOWLEDGE_PLANNING_SCHEDULE_INメッセージ定義のサンプル・ペイロードを次に示します。
<AcknowledgePlanningSchedule xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" languageCode="en-US" releaseID="10.1" systemEnvironmentCode="Test" xmlns="http://www.openapplications.org/oagis/10" xsi:type="AcknowledgePlanningScheduleType">
<ApplicationArea>
<Sender>
<LogicalID schemeID="DUNS">123</LogicalID>
</Sender>
<Intermediary>
<LogicalID schemeID="DUNS">123</LogicalID>
</Intermediary>
<Receiver>
<LogicalID schemeID="DUNS">123</LogicalID>
</Receiver>
<CreationDateTime>2018-02-23 12:02:27</CreationDateTime>
<BODID schemeID="" schemeName="String">300100140357936</BODID>
</ApplicationArea>
<DataArea>
<Acknowledge></Acknowledge>
<PlanningSchedule>
<PlanningScheduleHeader>
<ID>PC-DJ-Plan1</ID>
<ScheduleTypeCode>SUPPLY_COMMIT</ScheduleTypeCode> <!-- PUBLISHER_ORDER_TYPE -->
<Party typeCode="Supplier">
<ID typeCode="Number">1013</ID>
<ID typeCode="DUNS">1234</ID>
<Name>Advanced Network Devices</Name>
<Location>
<ID typeCode="SiteCode">40996-POZ28450</ID>
</Location>
</Party>
</PlanningScheduleHeader>
<PlanningScheduleLine>
<LineNumberID>1235267890</LineNumberID>
<Note typeCode="NoteToPlanner">Changes Applied</Note>
<ItemInstance>
<ID>PC-DJ-Item3</ID>
<SupplierItemIdentification>
<ID>Supplier-123</ID>
</SupplierItemIdentification>
<Party typeCode="InventoryOrg">
<ID>M2</ID>
</Party>
</ItemInstance>
<ShipToParty>
<ID>M2</ID>
<ID typeCode="Org">M2</ID>
<ID typeCode="Customer">123</ID>
<Location>
<ID typeCode="Location">123</ID>
</Location>
</ShipToParty>
<PlanningScheduleDetail>
<EffectiveTimePeriod>
<StartDateTime>2018-03-18</StartDateTime>
<EndDateTime>2018-03-18</EndDateTime>
</EffectiveTimePeriod>
<ItemQuantity unitCode="Ea">10</ItemQuantity> <!--UOM CODE-->
<Status>
<Code>ORA_VCS_SET_NULL</Code>
</Status>
</PlanningScheduleDetail>
</PlanningScheduleLine>
</PlanningSchedule>
</DataArea>
</AcknowledgePlanningSchedule>
