Guía de inicio rápido
Versión 2.0
E53331-01
Abril de 2014
Esta guía presenta a StorageTek Tape Analytics (STA) de Oracle. Tiene como fin proporcionar una muestra de las pantallas principales de STA y las principales características de la interfaz de usuario.
Cuando haya finalizado, esperamos que se sienta confiado para explorar más STA usted solo. Consulte "Pasos siguientes" y "Documentos relacionados" para obtener recursos adicionales.
Esta guía proporciona instrucciones detalladas para las siguientes tareas. Estas tareas pueden ser realizadas por cualquier persona que posea un nombre de usuario de STA válido y deberían completarse en una hora.
Tarea 7, "Visualizar todos los detalles para los intercambios seleccionados"
Tarea 8, "Ver los datos agregados de la unidad (análisis de la unidad)"
Antes de comenzar
Antes de comenzar, debe obtener la siguiente información del administrador de STA.
Exploradores web recomendados y versiones para STA. Consulte la Guía de requisitos de STA para obtener más información.
Dirección web (URL y número de puerto) de la aplicación STA en la red de su empresa
Su nombre de usuario y contraseña de STA
Nota: En esta guía, se proporcionan capturas de pantalla. Los datos que usted ve son específicos de su empresa, pero el diseño y la organización de las pantallas debería coincidir con los ejemplos. |
Utilice los siguientes pasos para conectarse a STA.
Abra un explorador web compatible en su equipo.
En el campo Location Bar (Barra de ubicación) o Address (Dirección), introduzca la URL de STA y el número de puerto proporcionado por STA. Una URL típica es similar a la siguiente: http://hostname:7021/STA.
Aparece la pantalla de inicio de sesión.
Introduzca el nombre de usuario y la contraseña de STA que se le asignó y haga clic en Login (Iniciar sesión).

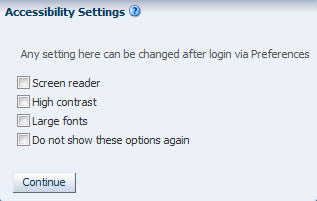

Según la configuración de preferencia para el nombre de usuario de STA, podría aparecer el cuadro de diálogo de configuración de accesibilidad. STA ofrece una variedad de características de accesibilidad para usuarios con visión disminuida, ceguera, daltonismo u otros problemas de visión. Consulte la Guía de principios básicos de pantalla de STA para obtener más información.
Haga clic en Continue (Continuar) para cerrar este cuadro de diálogo.

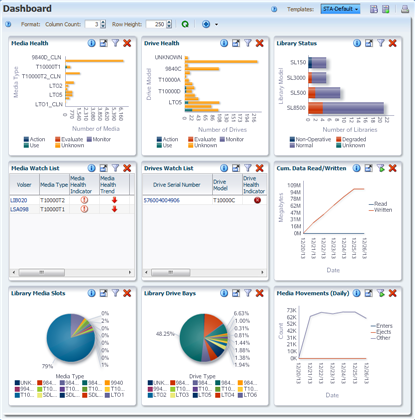

Aparece el panel de control. El panel de control es siempre la primera pantalla que aparece cuando inicia sesión en STA. Como se indicó anteriormente, verá datos específicos de su empresa, pero el diseño de la pantalla debería ser el mismo que el del siguiente ejemplo.
Nota: No utilice los botones Adelante y Atrás (o Siguiente y Anterior) de su explorador para navegar por las pantallas de STA. El uso de estos botones podría tener resultados impredecibles, ya que los datos que usted ve podrían se obsoletos o estar fuera de sincronización con los datos del servidor de STA. |
El aspecto de la mayoría de las pantallas de STA, incluido el panel de control, puede ser controlado mediante plantillas. Las plantillas definen una variedad de características de visualización, como diseños de gráficos y tablas y criterios de filtros. Consulte la Guía del usuario de STA para obtener más información.
El nombre de la plantilla aplicada actualmente aparece siempre en la barra de herramientas Templates (Plantillas), en la parte superior derecha de la pantalla.
En este ejemplo, el nombre de la plantilla es "STA-Default", que es el panel de control predeterminado que se incluye con la aplicación STA. Si se asignó una plantilla diferente al panel de control como predeterminada para su nombre de usuario de STA, aparecerá un nombre diferente aquí y la visualización del panel de control variará.
STA incluye varias plantillas predefinidas que le proporcionan información de uso frecuente sobre los componentes y la actividad de la biblioteca. Consulte la Guía del usuario de STA para obtener más información. Utilice los siguientes pasos para aplicar una plantilla predefinida a la pantalla del panel de control.

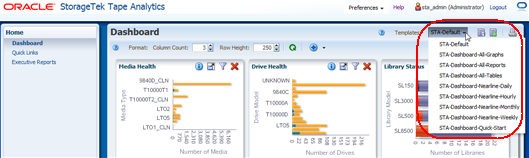

Seleccione el menú Templates (Plantillas) en la parte superior de la pantalla.
El menú muestra todas las plantillas del panel de control disponibles para su nombre de usuario de STA.
En el menú, seleccione STA‐Dashboard‐Quick-Start (Inicio rápido del panel de control de STA).

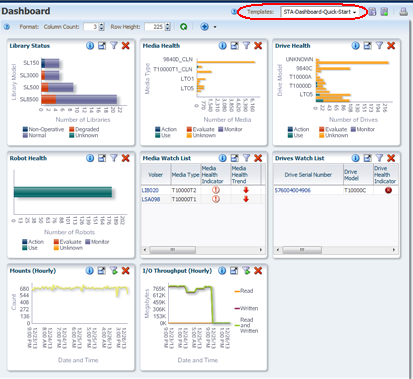

Se aplica la plantilla y se actualiza la vista del panel de control con el siguiente diseño.
La plantilla STA‐Dashboard‐Quick‐Start le proporciona una vista de alto nivel del sistema de biblioteca de cintas. El panel de control está dividido en varios paneles, cada uno muestra un aspecto diferente el entorno de su biblioteca.
Los paneles Library Status (Estado de la biblioteca), Media Health (Estado de medios), Drive Health (Estado de la unidad) y Robot Health (Estado del robot) resumen la condición actual de los componentes del sistema de bibliotecas.
Los paneles (Lista de observación de medios) y Drives Watch List (Lista de observación de unidades) lo alertan sobre las unidades y los medios que podrían necesitar atención cuanto antes.
Los paneles Mounts (Montajes) e I/O Throughput (Rendimiento de E/S) muestran el gráfico de líneas de la actividad de la biblioteca durante las últimas horas.
En los paneles gráficos del panel de control, puede ver información detallada moviendo el mouse sobre las diferentes secciones del panel. Desde algunos paneles del panel de control, también puede enlazar con otras pantallas. Consulte la Guía de principios básicos de pantalla de STA y la Guía del usuario de STA para obtener más información. Utilice los siguientes pasos para explorar algunas de estas características.
Seleccione cualquier cuadro de barras, como el panel de estado de la biblioteca y mueva el mouse sobre el gráfico para ver valores detallados de cada segmento del cuadro de barras. En este ejemplo, al deslizar el puntero sobre la barra SL3000, se revela que hay dos bibliotecas SL3000 en estado degradado.
Mueva el mouse sobre cualquier gráfico de líneas, como el panel Mounts (Hourly) (Montajes [por hora]), para ver información detallada de cada punto de datos de la línea.
Las unidades de medida y escala de los gráficos varían según el panel, asegúrese de revisar las etiquetas de cada eje. STA ajusta la escala según los datos reales que se visualizan para mostrar la mayor cantidad de datos posibles.
Por ejemplo, en el siguiente panel I/O Throughput (Hourly) (Rendimiento de E/S [por hora]), el eje vertical tiene el rótulo "Megabytes", con marcadores cada 3M (tres millones), y va de 0M a 14M. Cada punto de datos del gráfico de líneas, por lo tanto, representa millones de megabytes, que se convierte en terabytes (TB). El texto que aparece si pasa el cursor del mouse sobre el punto de datos seleccionado indica 5,696,455.62 MB Read and Written (Lectura y escritura), lo que se convierte a, aproximadamente, 5,69 TB.
Los segmentos del gráfico de barras, el gráfico circular y el gráfico de área son enlaces activos. En el panel Robot Health (Estado del robot), haga clic en un segmento del gráfico de barras.

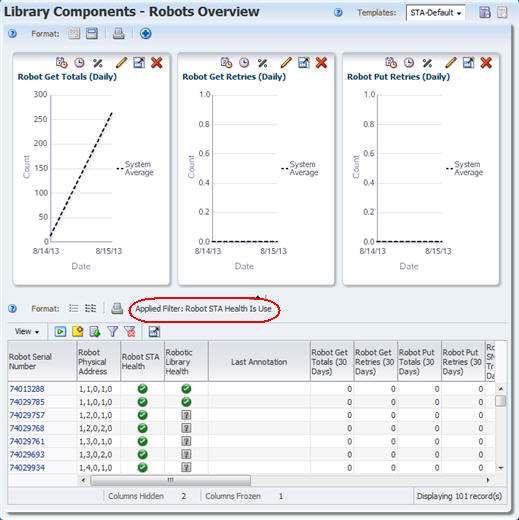

Usted es redirigido a la pantalla Library Components – Robots Overview (Componentes de la biblioteca: Descripción general de los robots), que muestra información detallada sobre los robots que se incluyen en el segmento de la barra en la que hizo clic (en este ejemplo, todos los robots con el estado "Use").
La barra de navegación de la parte izquierda de la pantalla es el principal método para moverse por las pantallas de STA. Consta de una serie de fichas verticales en forma de acordeón que se amplían y se contraen según sus selecciones. Utilice los siguientes pasos para ver la pantalla de descripción general de la biblioteca.
En la barra Navigation (Navegación), la ficha Tape System Hardware (Hardware del sistema de cintas) está ampliada porque actualmente se encuentra en una pantalla dentro de esa ficha. Seleccione Libraries > Overview (Bibliotecas > Descripción general).

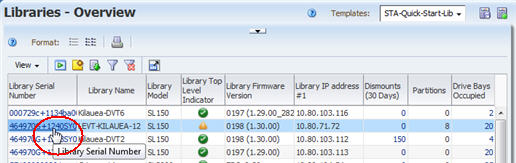

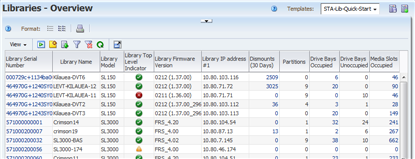

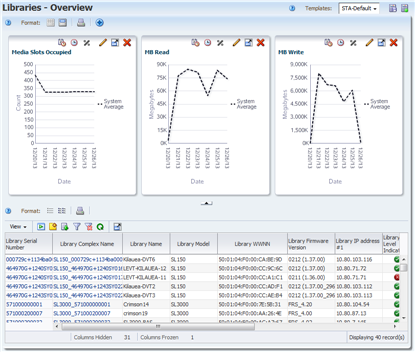

Se muestra la pantalla Libraries – Overview (Bibliotecas: Descripción general). A continuación, se muestra un ejemplo de la plantilla STA‐Default que se incluye con la aplicación STA. Como con el panel de control, esta pantalla puede variar si se le asignó una plantilla personalizada a su nombre de usuario de STA como predeterminada.
Observe que la pantalla está dividida en un área de gráficos en la parte superior y una área de tablas en la parte inferior. La mayoría de las pantallas de descripción general de STA incluyen estas dos secciones. Consulte la Guía de principios básicos de pantalla de STA para obtener más información.
También observe la línea de estado en la parte inferior de la pantalla. Indica lo siguiente:
Columns Hidden (Columnas ocultas): es común que las columnas de las tablas estén ocultas. STA recopila cientos de atributos de datos para su sistema de biblioteca de cintas y la mayoría de las plantillas de pantallas sólo muestran un subconjunto. Selectivamente, puede mostrar u ocultar cualquiera de los atributos disponibles. Consulte la Guía de principios básicos de pantalla de STA para obtener más información.
Columns Frozen (Columnas congeladas): la columna del margen izquierdo siempre está congelada en una posición a medida que se desplaza hacia la derecha de la pantalla.
Number of records displayed (Número de registros mostrados): en este ejemplo, el valor mostrado indica que STA supervisa un sistema de bibliotecas de cintas que incluye 39 bibliotecas.
Seleccione el menú Templates (Plantillas) en la parte superior de la pantalla y seleccione STA‐Lib‐Quick-Start (Inicio rápido de STA-Lib).
Esta plantilla reduce el área de gráficos para que pueda ver una lista más grande en el área de tablas.
Si bien la barra de navegación es el método principal de navegación, también puede navegar mediante enlaces activos que aparecen en las pantallas de STA. En la pantalla de descripción general de bibliotecas, los campos con texto azul son enlaces activos que le permiten navegar hacia otras pantallas para ver datos relacionados. Mueva el mouse sobre una entrada para ver el cursor de selección.
La columna Dismounts (Desmontajes) muestra el número total de desmontajes de medios producidos en cada biblioteca. Cada desmontaje marca el fin de un intercambio, en el que se montó una parte del medio en una unidad y, potencialmente, se realizó una actividad de lectura/escritura. Las bibliotecas envían datos detallados a STA cuando se produce un movimiento, montaje o desmontaje de un medio y STA recopila, analiza e informa estos datos a todo el sistema de biblioteca de cintas. Consulte la Guía del usuario de STA para obtener más información.
Utilice los siguientes pasos para ver datos de intercambio detallados.

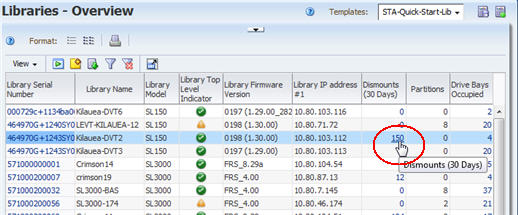

Encuentre una biblioteca para la que el valor de la columna Dismounts (Desmontajes) sea mayor que cero. Esto indica que la biblioteca tiene algo de actividad de intercambio de medios. Haga clic en el enlace activo de la columna Dismounts (Desmontajes).

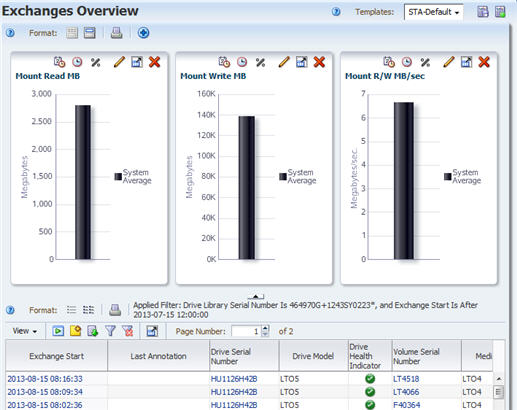

Se lo redirige a la pantalla Exchanges Overview (Descripción general de intercambios) que muestra los detalles de los intercambios de medios. Los intercambios más recientes está en la parte superior de la lista. La plantilla STA‐Default de esta pantalla, que incluye la aplicación STA, se muestra a continuación.
Observe que los filtros se aplicaron a los datos y que los criterios del filtro se muestran en la parte superior de la tabla. Siempre que navegue a una pantalla mediante un enlace, se aplica automáticamente un filtro según los criterios intrínsecos al enlace que lo origina. Consulte la Guía del usuario de STA para obtener más información.
En este ejemplo, el filtro indica que la pantalla sólo muestra datos para la biblioteca seleccionada y sólo para intercambios que se produjeron desde el 15/7/2013. Además, el número total de registros mostrado se indica en la línea de estado en la esquina inferior derecha de la pantalla. Verá el detalle del recuento de filtros y registros específico de su entorno.

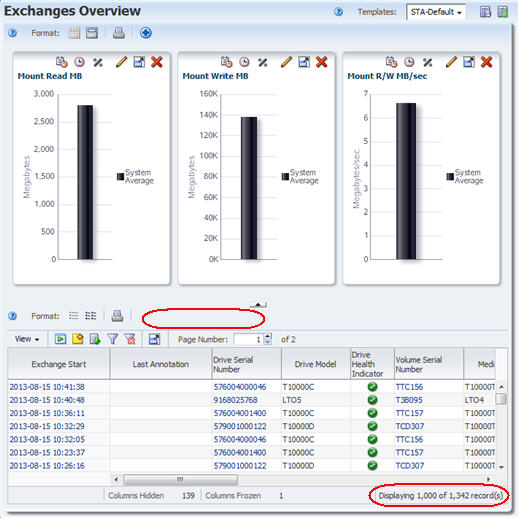

Utilice los siguientes pasos para restablecer el filtro de la pantalla y para ver todos los registros de intercambio disponibles.

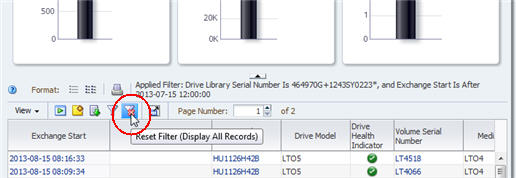

Haga clic en el ícono Reset Filter (Restablecer filtro) en la barra de herramientas de la tabla para eliminar todos los criterios del filtro y para mostrar todos los intercambios para todas las bibliotecas.
El área de filtro aplicado está en blanco y el recuento de registros indica que todos los registros están disponibles para su visualización.
Utilice los siguientes pasos para mostrar todos los detalles de los tres intercambios más recientes.
Seleccione los tres intercambios de la parte superior de la tabla de la siguiente manera:

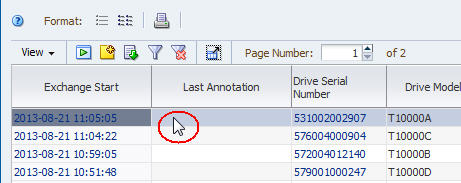

Haga clic en cualquier lugar de la fila superior de la tabla que no sea una columna con un enlace activo para seleccionar el primer intercambio. Por ejemplo, en la pantalla de descripción general de intercambios, puede hacer clic en las columnas Last Annotation (Última anotación) o Drive Model (Modelo de la unidad), pero no en las columnas Exchange Start (Inicio de intercambio) o Drive Serial Number (Número de serie de la unidad). Al hacer clic en una columna con un enlace activo, se activa el enlace y lo lleva a otra pantalla antes de poder seleccionar todos los registros.
Para seleccionar los siguientes dos registros de la tabla, presione la tecla Mayús y haga clic en la tercera fila de la tabla, nuevamente, en cualquier lugar que no sea una columna con un enlace activo.

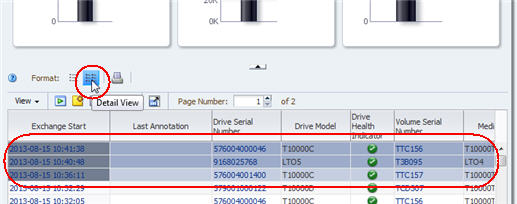

Haga clic en el ícono Detail View vista detallada en la barra de herramientas de la tabla.
Los tres intercambios seleccionados se agregan a los gráficos de la parte superior de la pantalla y se muestran los detalles completos en formato de texto, en la parte inferior de la pantalla.

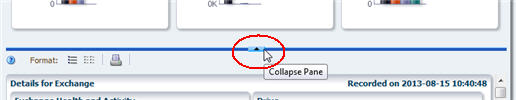

Haga clic en el ícono Collapse Pane (Reducir panel) en la parte del medio de la pantalla para ocultar el área de gráficos y visualizar más detalles de texto.

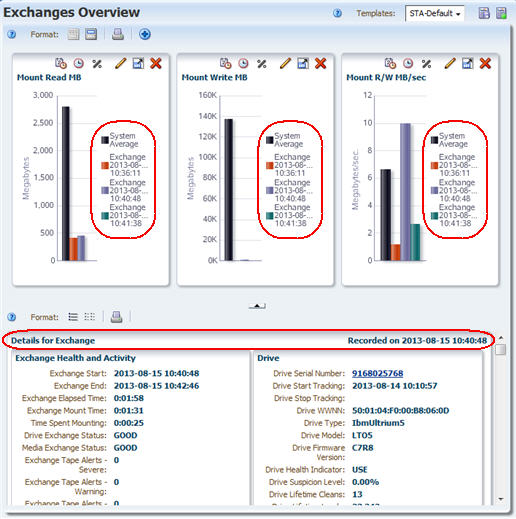

La vista detallada muestra todos los atributos disponibles para cada registro. Puede desplazarse hacia abajo para ver los tres registros seleccionados.
Los atributos de cada registro se agrupan en los conjuntos de información relacionada. Por ejemplo, los datos acerca de la unidad utilizada para el intercambio se agrupan en el encabezado "Drive" (Unidad). Al agrupar los atributos relacionados, la vista detallada proporciona una imagen completa de los registros seleccionados. Consulte la Guía de referencia de datos de STA para obtener definiciones sobre los atributos de los registros.
Los valores de los atributos que aparecen en texto azul subrayado son enlaces activos. Si selecciona un enlace, es redirigido a la pantalla asociada, filtrada para ese valor.

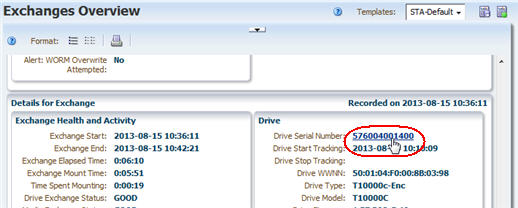

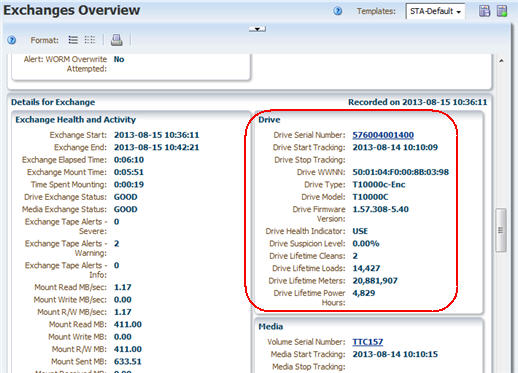

Haga clic en un enlace Drive Serial Number (Número de serie de la unidad).

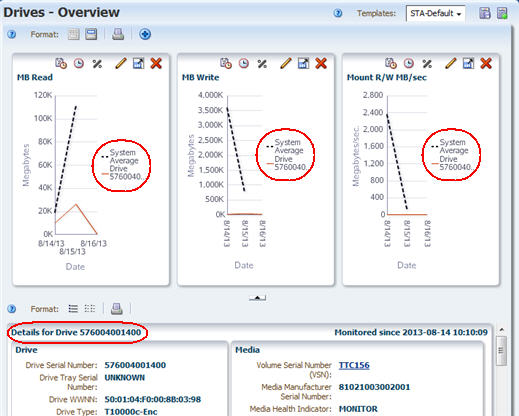

Es redirigido a la pantalla de descripción general de unidades filtrada para la unidad seleccionada. La pantalla permanece en la vista detallada y los datos de la unidad seleccionada se agregan a los gráficos de la parte superior de la pantalla.

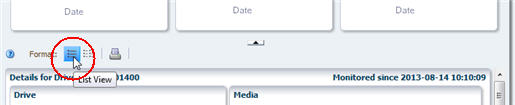

Haga clic en el ícono List View (Vista de lista) para cambiar la pantalla a la vista de lista.

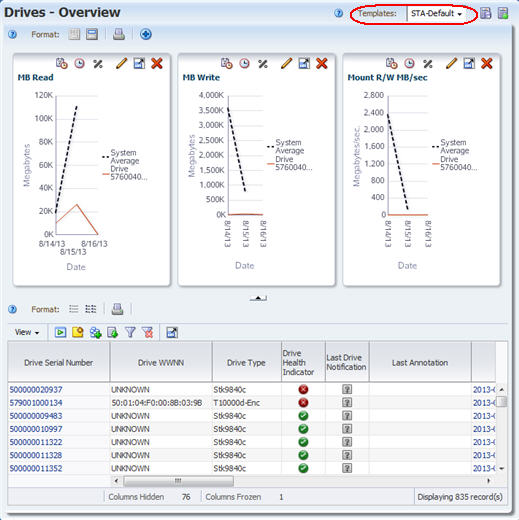

El ejemplo que aparece a continuación muestra la plantilla STA‐Default para la pantalla Drives – Overview (Unidades: Descripción general). Su pantalla puede verse diferente si se le ha asignado una plantilla diferente como predeterminada para su nombre de usuario de STA.
Las pantallas de STA muestran datos agregados para componentes o eventos de la biblioteca. Los datos se muestran en la forma de una tabla dinámica, que puede modificar a datos de grupos en las categorías que seleccione. Consulte la Guía de principios básicos de pantalla de STA para obtener más información.
Utilice los siguientes pasos para ver los datos agregados y el detalle subyacente de éstos.
En la barra de navegación, seleccione Analysis (Análisis) en la ficha Drives (Unidades).

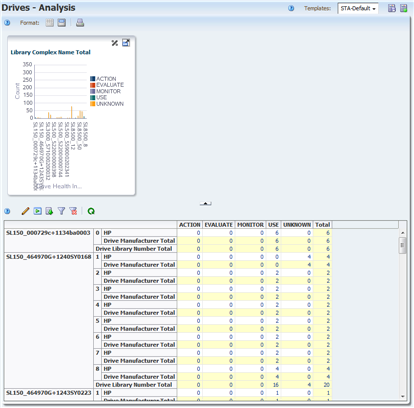

La pantalla de análisis de las unidades tiene un área de gráficos en la parte superior y una tabla dinámica en la parte inferior. En el ejemplo que aparece a continuación, se muestra la plantilla STA‐Default para la pantalla de análisis de unidades. Se agregan datos del estado de la unidad según el complejo de bibliotecas, el ID de la biblioteca y el fabricante de la unidad.

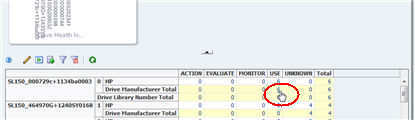

Los valores de las celdas de la tabla son enlaces activos. Mueva el mouse sobre una entrada para ver el cursor de selección.
Haga clic en el enlace para ver los detalles para el número agregado.

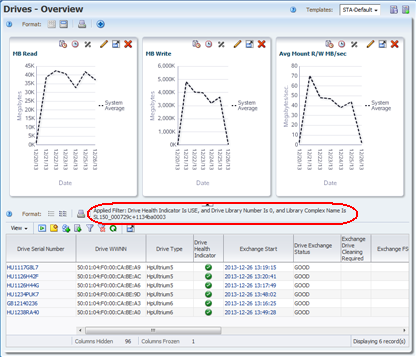

Aparece la pantalla Drives – Overview (Unidades: Descripción general) filtrada para mostrar sólo las unidades representadas por el valor de la celda de la tabla dinámica.
Puede exportar datos de las tablas de la vista de listas y de las tablas dinámicas a una variedad de formatos. Esto puede resultar útil para transferir los datos de STA seleccionados a otras aplicaciones, como hojas de cálculo y aplicaciones de presentación. Consulte la Guía de principios básicos de pantalla de STA para obtener más información.
Utilice los siguientes pasos para exportar datos de la tabla desde la pantalla de descripción general de unidades.
Seleccione el ícono Export (Exportar) en la barra de herramientas de la tabla.
Los formatos disponibles se enumeran en el menú desplegable.
Seleccione la opción Drives.xls (Unidades) en el menú.

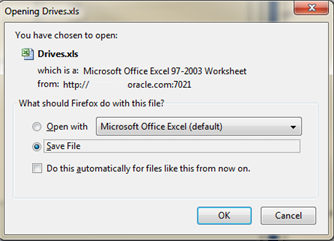

Según la configuración de su explorador, aparece un cuadro de diálogo para que pueda guardar el archivo. A continuación, se muestra un ejemplo de un cuadro de diálogo típico en un equipo Windows.
Complete el cuadro de diálogo para guardar el archivo.
STA incluye ayuda de contexto para todas las pantallas. La mayoría de las pantallas tienen varios botones de ayuda para las diferentes áreas de la pantalla, según qué botón seleccione, se muestra un tema de ayuda en contexto que describe el área de la pantalla.
Utilice los siguientes pasos para ver ayuda para las diferentes áreas de la pantalla de descripción general de las unidades.

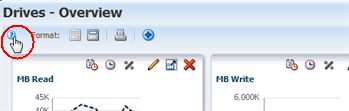

Mueva el mouse sobre el enlace Help (Ayuda) en la barra de herramientas principal de la pantalla para ver el cursor de selección.

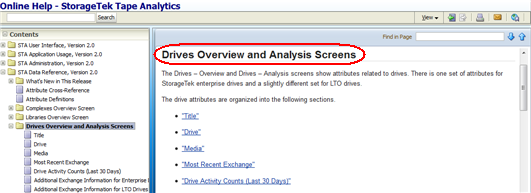

Haga clic en el enlace para ver un tema de ayuda para la pantalla actual (en este caso, Drives – Overview [Unidades: Descripción general]). El tema se muestra en otra ficha de la ventana del navegador. El enlace Help (Ayuda) de la barra de herramientas principal siempre muestra ayuda para la pantalla actual.

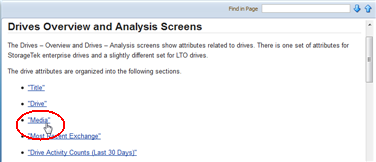

El tema de ayuda incluye varios enlaces activos a otros temas, los que aparecen marcados con texto azul subrayado. Mueva el cursor sobre los enlaces para ver el cursor de selección.
Vuelva a la ficha del explorador que ejecuta la pantalla de descripción general de las unidades. Haga clic en el ícono Help (Ayuda) en la barra de herramientas del área de gráficos.

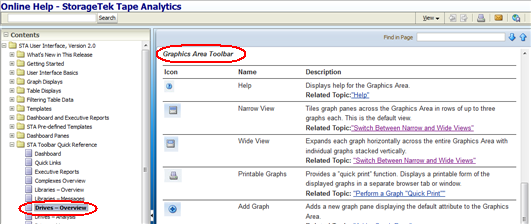

Esta vez, se muestra un tema de ayuda que describe la barra de herramientas del área de gráficos para la pantalla de descripción general de las unidades.
Consulte la Guía del usuario de STA para obtener más información sobre el sistema de ayuda en línea de STA.
Utilice los siguientes pasos para finalizar su sesión en STA. Siempre se recomienda cerrar sesión explícitamente en STA, en lugar de simplemente cerrar la ventana o la ficha del explorador que lo está ejecutando. Cuando cierra sesión, la memoria de la aplicación se libera de inmediato; de lo contrario, se libera solamente una vez finalizado el tiempo de la sesión.
Vuelva a la ficha del explorador que ejecuta la aplicación STA.
Haga clic en el enlace Logout (Cerrar sesión) en la barra de herramientas principal.

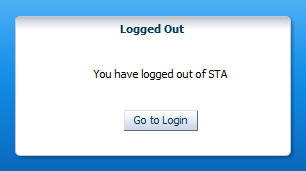

Se abre el cuadro de diálogo Logged Out (Sesión cerrada).
Haga clic en el botón Go to Login (Ir a inicio de sesión) para volver al cuadro de diálogo de inicio de sesión.
Esto completa las actividades de inicio rápido.
