StorageTek Tape Analytics

快速入门指南

版本 2.0

E53335-01

2014 年 4 月

本指南介绍 Oracle 的 StorageTek Tape Analytics (STA)。本指南的目的是提供用户界面的主要 STA 屏幕和重要功能的样例。

完成本指南后，我们希望您会有信心自己进一步探索 STA。有关其他资源，请参见"后续步骤"和"相关文档"。

快速入门任务

本指南提供有关以下任务的逐步说明。任何具有有效的 STA 用户名的人都可执行这些任务，并且这些任务需要大约一个小时才能完成。

• Task 1, "登录"

• Task 2, "应用系统信息显示板模板"

• Task 3, "浏览系统信息显示板"

• Task 4, "显示有关磁带库的信息"

• Task 5, "显示磁带库的介质交换"

• Task 6, "重置屏幕过滤器"

• Task 7, "显示所选交换的完整详细信息"

• Task 8, "显示聚合磁带机数据（磁带机分析）"

• Task 9, "将数据导出到电子表格"

• Task 10, "显示上下文有关帮助"

• Task 11, "注销"

开始之前

在开始之前，您需要从 STA 管理员处获取以下信息：

• 建议的 Web 浏览器和 STA 的版本。有关详细信息，请参见《STA 要求指南》。

• 您公司网络上的 STA 应用程序的 Web 地址（URL 和端口号）

• 您的 STA 用户名和密码

注: 本指南通篇都提供了样例屏幕抓图。您看到的数据是特定于您公司的，但屏幕的布局和组织应与样例一致。

Task 1   登录

通过以下步骤登录到 STA。

1. 在您的计算机上启动支持的 Web 浏览器。

2. 在地址栏或地址字段中，输入 STA 管理员提供给您的 STA URL 和端口号。典型的 URL 就像 http://hostname:7021/STA。

   此时将出现 "Login" 屏幕。


   Description of the illustration if_login.jpg



3. 输入分配给您的 STA 用户名和密码，然后单击 Login。

   根据您的 STA 用户名首选项设置，可能会出现 "Accessibility Settings" 对话框。STA 为弱视、盲人、色盲或有其他视觉缺陷的用户提供了各种辅助功能。有关详细信息，请参见《STA 屏幕基础指南》。


   Description of the illustration if_accessset.jpg



4. 单击 Continue 可绕过此对话框。

   此时将出现系统信息显示板。系统信息显示板始终是您登录到 STA 时显示的第一个屏幕。如前所述，您将看到特定于您公司的数据，但屏幕布局应与以下示例相同。


   Description of the illustration qs_dashdefault.png



注: 请不要使用浏览器的 Forward（前进）和 Back（后退）（或者 Next（下一页）和 Previous（上一页）））按钮在 STA 屏幕间导航。使用这些按钮可能会产生不可预测的结果，因为您看到的数据可能已过时，或者未与 STA 服务器上的数据同步。

Task 2   应用系统信息显示板模板

大多数 STA 屏幕（包括系统信息显示板）的外观可通过模板进行控制。模板定义各种屏幕显示特征，包括图形和表的布局以及过滤条件。有关详细信息，请参见《STA 用户指南》。

当前应用的模板的名称始终显示在 "Templates" 工具栏上（在屏幕的右上部分）。

Description of the illustration qs_dashtmptdef.png

在此示例中，模板名称为 "STA-Default"，这是随 STA 应用程序提供的默认系统信息显示板。如果为您的 STA 用户名分配了其他系统信息显示板模板作为默认系统信息显示板，则此处会显示不同的名称，并且您的系统信息显示板显示会与上面显示的有差异。

STA 随附有多个预定义的模板，可提供有关磁带库组件和活动的常用信息。有关详细信息，请参见《STA 用户指南》。使用以下步骤可将预定义的模板应用于系统信息显示板显示。

1. 在屏幕顶部选择 Templates 菜单。

   该菜单显示您的 STA 用户名可用的所有系统信息显示板模板。


   Description of the illustration qs_dashtmptselect.png



2. 在该菜单中，选择 STA‐Dashboard‐Quick-Start。

   应用该模板后，系统信息显示板显示将更新为以下布局。


   Description of the illustration qs_dashstaqs.png



Task 3   浏览系统信息显示板

STA‐Dashboard‐Quick‐Start 模板提供磁带库系统的高级别视图。系统信息显示板分成三个窗格，每个窗格显示磁带库环境的一个不同方面。

• "Library Status"、"Media Health"、"Drive Health" 和 "Robot Health" 窗格汇总了磁带库系统组件的当前状况。

• "Media Watch List" 和 "Drives Watch List" 窗格通知您可能需要尽快注意的磁带机和介质。

• "Mounts" 和 "I/O Throughput" 窗格显示在去过几个小时磁带库活动的图形。

在图形系统信息显示板窗格上，可以通过将鼠标移到不同的窗格区域上显示详细信息。您也可以从某些系统信息显示板窗格链接到其他屏幕。有关详细信息，请参见《STA 屏幕基础指南》和《STA 用户指南》。使用以下步骤可浏览其中的部分功能。

1. 选择任意一个条形图（如 "Library Status" 窗格），将鼠标移到图形上以显示每个条形图细分的详细值。在此示例中，在 SL3000 条上滚动时将显示有两个 SL3000 磁带库处于已降级状态。


   Description of the illustration qs_dashlibstat.jpg



2. 将鼠标移到任意一个线形图上（如 "Mounts (Hourly)" 窗格）以显示线上每个数据点的详细信息。


   Description of the illustration qs_dashmounts.jpg



3. 各个窗格的图形计量单位和缩放比例各不相同，因此务必要检查每个轴上的标签。STA 根据显示的实际数据来调整缩放比例，以显示尽可能多的详细信息。

   例如，在以下 "I/O Throughput (Hourly)" 窗格中，垂直轴标签为 "Megabytes"，每 3M（三百万）一个标记（从 0M 到 14M）。因此，线形图上的每个数据点代表数百万个 MB（换算成 TB）。所选数据点的悬停文本指示读取和写入了 5,696,455.62 MB（换算后大约为 5.69 TB）。


   Description of the illustration qs_iothroughput.png



4. 条形图、饼图和面积图细分是活动链接。在 "Robot Health" 窗格中，单击条形图细分。


   Description of the illustration qs_dashrobot.jpg



   您将转到 "Library Components – Robots Overview" 屏幕，其中显示了有关您单击的条形细分中包括的机械手的详细信息－在此示例中，所有机械手都具有 "Use" 运行状况。


   Description of the illustration qs_robotovw.jpg



Task 4   显示有关磁带库的信息

屏幕左侧的导航栏是在 STA 屏幕中移动的主要方法。其中包含了一系列可根据选择内容展开和折叠的垂直 Accordion 选项卡。使用以下步骤可显示 "Libraries –  Overview" 屏幕。

1. 在导航栏中，Tape System Hardware 选项卡已展开，因为您当前位于该选项卡中的一个屏幕上。选择 Libraries > Overview。


   Description of the illustration qs_navlibovw.jpg

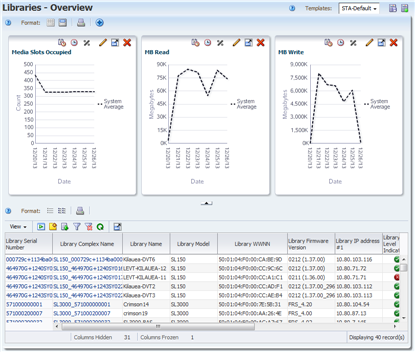

   此时将显示 "Libraries – Overview" 屏幕。以下是随 STA 应用程序提供的 STA‐Default 模板的一个示例。与系统信息显示板一样，如果为您的 STA 用户名分配了一个定制模板作为默认模板，则此屏幕的显示可能会有差异。


   Description of the illustration qs_libovwdefault.png



2. 请注意，该屏幕分成了上部的图形区和下部的表区。大多数 STA Overview 屏幕都包括这两个部分。有关详细信息，请参见《STA 屏幕基础指南》。

   另请注意屏幕底部的状态行。它可以指示以下状态：

   • Columns Hidden－表列隐藏是正常状态。STA 会收集磁带库系统的数百个数据属性，大多数屏幕模板仅显示其中的一部分。您可以有选择地显示或隐藏任何可用的属性。有关详细信息，请参见《STA 屏幕基础指南》。

   • Columns Frozen－在向屏幕右侧滚动时，最左边的表列始终处于冻结位置。

   • 显示的记录数－在此示例中，显示的值指示 STA 正在监视的磁带库系统中有 39 个磁带库。


   Description of the illustration qs_libovwstatusline.png



3. 在屏幕顶部选择 Templates 菜单，然后选择 STA‐Lib‐Quick-Start。


   Description of the illustration qs_tmptlibselect.jpg



4. 此模板会折叠图形区，以便在表区显示更长的列表。


   Description of the illustration qs_libovwqs.png



Task 5   显示磁带库的介质交换

虽然导航栏是主要的导航方法，但也可以通过 STA 屏幕中出现的活动链接进行导航。在 "Libraries – Overview" 屏幕上，文本为蓝色的字段是活动链接，可以导航到其他屏幕以查看相关数据。将鼠标移到某个条目上可看到选择光标。

Description of the illustration qs_libovwselect.jpg

"Dismounts" 列显示在每个磁带库中已发生的介质卸载总次数。每次卸载都会标记交换结束，即已在磁带机中挂载了某个介质，并且还可能执行了读/写活动。磁带库会在每个介质移动、挂载和卸载时，将详细数据发送到 STA；并且 STA 会在整个磁带库系统中收集、分析和报告该数据。有关详细信息，请参见《STA 用户指南》。

使用以下步骤可查看详细的交换数据。

1. 查找其 "Dismounts" 列中的值大于零的磁带库。这表示该磁带库已经有一些介质交换活动。单击 "Dismounts" 列中的活动链接。


   Description of the illustration qs_libovwdismselect.jpg



2. 您将转到 "Exchanges Overview" 屏幕，其中显示了介质交换的详细信息。最近的交换位于列表顶部。下面显示了随 STA 应用程序提供的此屏幕的 STA‐Default 模板。


   Description of the illustration qs_libexchdefault.jpg



Task 6   重置屏幕过滤器

请注意，已对数据应用了过滤器，过滤条件显示在表的顶部。只要使用链接导航到屏幕，就会根据发起链接固有的条件自动应用过滤器。有关详细信息，请参见《STA 用户指南》。

Description of the illustration qs_libexchfilter.jpg

在此示例中，过滤器指示该屏幕仅显示所选磁带库的数据，并且仅显示自 2013/7/15 以来发生的交换的数据。此外，在屏幕右下角的状态行上指示了显示的记录总数。您将看到特定于您的环境的过滤器和记录计数详细信息。

使用以下步骤可重置屏幕过滤器并显示所有可用的交换记录。

1. 单击表工具栏上的 Reset Filter 图标可删除所有过滤条件并显示所有磁带库的全部交换。


   Description of the illustration qs_libexchfiltreset.jpg



   "Applied Filter" 区是空白的，记录计数指示所有记录都可用于显示。


   Description of the illustration qs_libexchresetdone.jpg



Task 7   显示所选交换的完整详细信息

使用以下步骤可显示最新三个交换的完整详细信息。

1. 选择表中最上面的三个交换，如下所示：

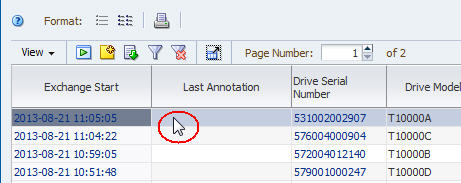

   1. 在顶部表行中带有活动链接的列以外的任何地方单击，选择第一个交换。例如，在 "Exchanges Overview" 屏幕上，可以单击 "Last Annotation" 或 "Drive Model" 列，但不能在 "Exchange Start" 或 "Drive Serial Number" 列中单击。单击有活动链接的列会激活链接，在您没有选择所有记录的情况下，将您转到其他屏幕。


      Description of the illustration qs_rowselect.jpg



   2. 要选择表中接下来的两个记录，请按住 Shift 并单击表中的第三行，然后再在该行中单击除带有活动链接的列以外的任何地方。

2. 单击表工具栏中的 Detail View 图标。


   Description of the illustration qs_libexchselect.jpg



   选择的三个交换添加到了屏幕顶部的图形中，完整的详细信息以文本形式显示在屏幕底部。


   Description of the illustration qs_libexchdetview.jpg



3. 单击屏幕中部的 Collapse Pane 图标可隐藏图形区，显示更多文本详细信息。


   Description of the illustration qs_libexchcollapse.jpg



   "Detail View" 显示每个记录的所有可用属性。可以向下滚动以查看全部三个选择的记录。

   每个记录的属性分组成相关的信息集。例如，有关在交换中使用的磁带机的数据分在 "Drive" 标题下。通过将相关属性分组，"Detail View" 可以提供所选记录的完整情况。有关记录属性的定义，请参见《STA 数据参考指南》。


   Description of the illustration qs_libexchdetdrive.jpg



   以带下划线蓝色文本显示的属性值是活动链接。如果选择一个链接，则将转到针对该值过滤出的关联屏幕。

4. 单击某个 Drive Serial Number 链接。


   Description of the illustration qs_libexchdetclick.jpg



   您将转到针对所选磁带机过滤出的 "Drives – Overview" 屏幕。该屏幕显示保留在 "Detail View" 中，并将所选磁带机的数据添加到屏幕顶部的图形中。


   Description of the illustration qs_drvovwdetail.jpg



5. 单击 List View 图标可切换到 "List View" 显示。


   Description of the illustration qs_drvovwlistview.jpg



   下面的示例显示了 "Drives – Overview" 屏幕的 STA‐Default 模板。如果为您的 STA 用户名分配了其他模板作为默认模板，则显示可能会有所不同。


   Description of the illustration qs_drvovwdefault.jpg



Task 8   显示聚合磁带机数据（磁带机分析）

STA 的 "Analysis" 屏幕显示磁带库组件或事件的聚合数据。数据以数据透视表形式显示；您可以修改数据透视表，按您选择的类别将数据分组。有关详细信息，请参见《STA 屏幕基础指南》。

使用以下步骤可显示聚合数据及其底层详细信息。

1. 在导航栏中，选择 Drives 选项卡下的 Analysis。


   Description of the illustration qs_navdrvanlys.jpg

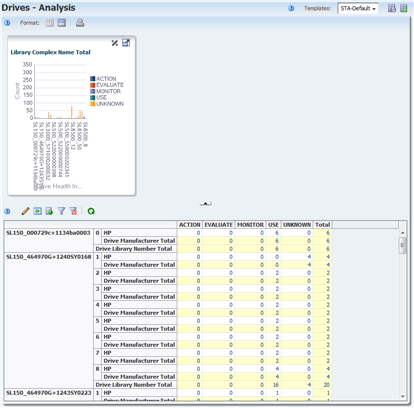

   "Drives – Analysis" 屏幕在顶部有一个图形区，在底部有一个数据透视表。下面的示例显示了 "Drives – Analysis" 屏幕的 STA‐Default 模板。磁带机运行状况数据按复合磁带库、磁带库 ID 和磁带机制造商聚合。


   Description of the illustration qs_drvanlysdefault.png



2. 表单元格中的值是活动链接。将鼠标移到某个条目上可看到选择光标。

3. 单击链接可查看聚合数值的详细信息。


   Description of the illustration qs_drvanlysselect.png

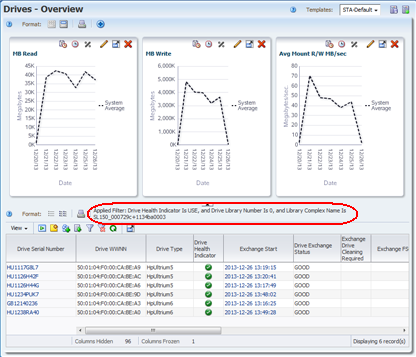

   将显示 "Drives - Overview" 屏幕，经过过滤后仅显示数据透视表单元格中所选值表示的磁带机。


   Description of the illustration qs_drvovwfrompivot.png



Task 9   将数据导出到电子表格

可以将列表视图表和数据透视表中的数据导出为各种格式。这对将选定的 STA 数据转移到其他应用程序（例如，电子表格和演示文档应用程序）很有用。有关详细信息，请参见《STA 屏幕基础指南》。

使用以下步骤可导出 "Drives – Overview" 屏幕中的数据。

1. 单击表工具栏中的 Export 图标。

   下拉菜单中列出了可用的格式。


   Description of the illustration qs_drvovwexport.png



2. 选择菜单中的 Drives.xls 选项。


   Description of the illustration qs_drvovwexportxls.png



   根据您的浏览器设置，会出现一个对话框供您保存文件。以下是 Windows 计算机上的一个典型对话框示例。


   Description of the illustration qs_drvovwexportd.png



3. 完成该对话框以保存文件。

Task 10   显示上下文有关帮助

STA 中有所有屏幕的上下文相关帮助。大多数屏幕有多个帮助按钮，它们针对屏幕的不同区域，并与所选择的按钮有关，将显示对该屏幕区域进行描述的上下文相关帮助主题。

使用以下步骤可显示 "Drives – Overview" 屏幕的不同区域的帮助。

1. 将鼠标移到屏幕顶部主工具栏上的 Help 链接可看到选择光标。


   Description of the illustration qs_helpmasthead.png



2. 单击该链接可显示当前屏幕（在本例中为 "Drives – Overview"）的帮助主题。在浏览器窗口的单独选项卡中显示该主题。主工具栏中的 Help 链接始终显示当前屏幕的帮助。


   Description of the illustration qs_helpdrvovwmain.png



   帮助主题中有多个到其他主题的活动链接，这些链接采用了蓝色下划线文本标记。将光标移到链接上可看到选择光标。


   Description of the illustration qs_helptopiclink.png



3. 返回到运行 "Drives – Overview" 屏幕的浏览器选项卡。单击图形区工具栏上的 Help 图标。


   Description of the illustration qs_helpdrvgr.png



   这次显示的帮助主题将描述 "Drives – Overview" 屏幕的图形区。


   Description of the illustration qs_helpdrvovwgr.png



   有关 STA 联机帮助系统的完整详细信息，请参见《STA 用户指南》。

Task 11   注销

使用以下步骤可结束 STA 应用程序会话。显式注销 STA 始终是最好的做法，而不要直接关闭运行应用程序的浏览器窗口或者选项卡。注销时，会立即释放应用程序内存；否则，将在会话超时后才释放应用程序内存。

1. 返回到运行 STA 应用程序的浏览器选项卡。

2. 单击主工具栏中的 Logout 链接。


   Description of the illustration qs_logout.png



   此时将出现 "Logged Out" 对话框。


   Description of the illustration qs_loggedout.jpg



3. 单击 Go to Login 按钮可返回 "Login" 对话框。

这将完成快速入门活动。

后续步骤

在获得了使用 STA 及其收集的数据的经验之后，可能需要探讨如何使用 STA 来更好地管理磁带库系统。有关 STA 可以帮助您解决的某些类型的问题，请参见《STA 用户指南》。

相关文档

STA 文档集由以下文档组成。

对于 STA 应用程序用户

• 《STA 快速入门指南》－使用此指南可熟悉 STA 应用程序以及用户界面的部分功能。

• 《STA 用户指南》－使用此指南可了解有关使用 STA 应用程序功能的说明，例如系统信息显示板、模板、过滤器、警报、执行报告、逻辑组和 STA 介质验证。

• 《STA 屏幕基础指南》－使用此指南可了解有关 STA 用户界面的详细信息。该指南介绍屏幕导航和布局以及图形和表的使用。

• 《STA 数据参考指南》－使用此指南可查看所有 STA 磁带库系统屏幕和数据属性的定义。

对于 STA 服务器和应用程序的安装人员和管理员

• 《STA Release Notes》－请在安装和使用 STA 之前阅读此文档。其中包含重要的发行版信息（包括已知的问题）。此文档随 STA 介质包下载内容一起提供。

• 《STA 要求指南》－使用此指南可了解 STA 的最低使用要求和推荐要求。此指南包括了以下要求：磁带库、磁带机、服务器、用户界面、STA 介质验证和 IBM RACF 访问控制。

• 《STA 安装和配置指南》－使用此指南可制定 STA 安装计划、安装 Linux 操作系统、安装 STA 应用程序以及配置磁带库连接、用户和电子邮件地址。

• 《STA 管理指南》－使用此指南可了解 STA 管理任务，如错误记录、服务器管理、数据库备份和恢复、STA 服务配置、密码管理以及 SNMP 连接配置。

• 《STA 安全指南》－阅读此文档可了解重要的 STA 安全信息，包括要求、建议和一般的安全原则。

• 《Third Party Licenses and Notices》－阅读此文档可了解有关使用随 STA 产品分发的第三方技术的信息。
