Le moteur de réplication Oracle MaxRep peut être configuré avec des interfaces FC, iSCSI ou une combinaison des deux interfaces avec les Oracle FS Systems. La section suivante décrit la configuration des interfaces iSCSI.
Avant de pouvoir créer et utiliser les plans de protection, connectez les ports iSCSI du moteur de réplication au réseau et configurez les adresses IP. Pour la réplication, le moteur de réplication nécessite des ports iSCSI initiateurs pour les LUN source, les LUN cible et les ports cible.
Pour la réplication iSCSI, les moteurs de réplication nécessitent trois types de ports iSCSI :
- Ports initiateurs (AIS)
- Les ports initiateurs sont utilisés pour les communications suivantes :
A l'étape 1 ou 2 de la resynchronisation d'une synchronisation initiale, le port AIS est utilisé pour un accès en lecture seule à un LUN source.
A l'étape 1 ou 2 de la resynchronisation, le port AIS est utilisé pour un accès en lecture seule à un LUN source.
Dans le mode de synchronisation différentielle, si la mémoire cache utilisée pour un plan de protection dépasse le paramètre Seuil des fichiers différentiels pour le plan de protection, le port AIS est utilisé pour un accès en lecture seule à un LUN source.
Le port AIS est utilisé pour lire les données depuis un LUN cible pendant une restauration de données.
- Initiateur pour les ports de mappage des LUN cible (AIT)
- L'initiateur pour les ports cible est utilisé pour les types de communications suivants :
Accès en écriture à un LUN cible pendant toutes les phases des modes de synchronisation initiale, resynchronisation et synchronisation différentielle.
Accès en lecture-écriture au LUN d'origine, de sauvegarde et de rétention sur le Oracle FS System.
Opérations d'écriture sur un LUN source pendant une restauration de données.
- Ports cible (AT)
- Les ports cible sont utilisés pour les types de communications suivants :
Pendant le mode de synchronisation différentielle, le port AT accepte les écritures sur un LUN source au moyen du disque de fractionnement sur le contrôleur du Oracle FS System principal.
Après l'exportation d'un instantané virtuel vers un hôte, cet hôte accède à l'instantané virtuel via le port AT.
Tous les moteurs de réplication comprennent un port cible (AT) qui est disponible sur le lien de gestion de eth0 et eth2. L'interface iSCSI peut être utilisée pour connecter les Oracle FS Systems source et cible, au besoin. Les moteurs de réplication qui sont configurés uniquement pour le FC n'ont pas de fonctionnalité d'initiateurs iSCSI. Les cartes d'interface réseau iSCSI (NIC) doivent être installées pour fournir ou développer votre configuration de réplication iSCSI.

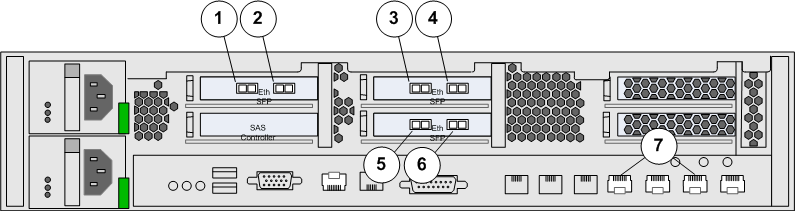

- Légende
1 Port AIS 5 Port AT 2 Port AT 6 Port AIT 3 Port AIT 7 Port de gestion 4 Port AIS

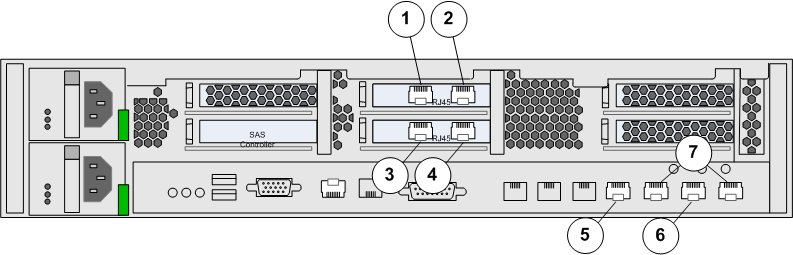

- Légende
1 Port AT (eth9) 5 Port AIT (eth5) 2 Port AIT (eth8) 6 Port AIS (eth4) 3 Port AIS (eth7) 7 Ports de gestion (Eth0, Eth2) 4 Port AT (eth6)
