Graphique d'efficacité QoS Plus
- Données transférées par le nombre d'accès
Présente un histogramme des différentes zones de tous les LUN du domaine de stockage en fonction de la fréquence des accès d'E/S.La hauteur des colonnes de l'histogramme présente la quantité de données transférées. L'axe des ordonnées n'a pas de mention.
- Structure de niveau par classe de stockage et par priorité
Fournit un graphique de la classe de stockage et de la capacité des régions de LUN pour les LUN à échelonnement automatique sélectionnés. Le graphique indique aussi un numéro représentant la priorité de la QoS pour un LUN à échelonnement automatique. Un tableau en bas du graphique affiche la liste des LUN sélectionnés. Ce tableau sert également de légende pour les LUN représentés sur le graphique.
Les deux graphiques vous permettent d'observer la mise en place des blocs de données et de déterminer l'efficacité de la fonctionnalité QoS Plus qui est appliquée aux LUN à échelonnement automatique qui sont sélectionnés.

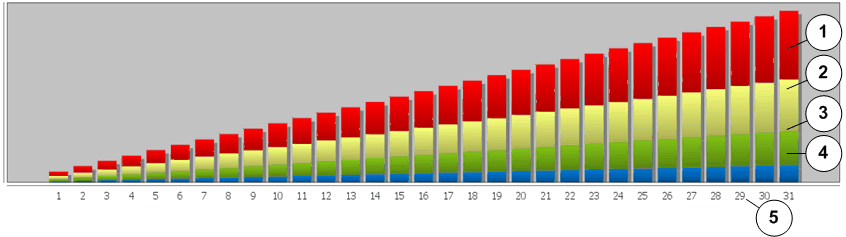

Figure : 1 Histogramme des données transférées par nombre d'accès
- Légende
-
1 Activité d'E/S de la région LUN qui occupe le SSD de performance 4 Activité d'E/S de la région LUN qui occupe le disque dur de capacité 2 Activité d'E/S de la région LUN qui occupe le SSD de capacité 5 Région LUN 3 Activité d'E/S de la région LUN qui occupe le disque dur de performance
L'histogramme représente la distribution E/S et l'activité de transfert de données pour tous les LUN à échelonnement automatique du domaine de stockage. Le système compte le nombre d'accès E/S qui était nécessaire pour transférer des données vers et depuis les LUN à échelonnement automatique. L'information est ensuite tracée sur le graphique de la plus faible activité d'E/S à la plus haute. Le système classe les différentes régions d'un LUN par la fréquence d'accès et par classe de stockage. Le graphique montre la quantité de données transférées à chacune de ces catégories.
QoS Plus est plus efficace si les régions de LUN qui reçoivent la plupart des E/S sont dans la meilleure classe de stockage. Le graphique montre que le stockage est utilisé efficacement lorsque les régions de LUN qui reçoivent le plus grand nombre d'accès sont également dans la classe de stockage la plus efficace disponible, c'est à dire les SSD de performance. Si les régions de LUN avec le plus grand nombre d'accès ne sont pas dans des SSD, la performance peut être améliorée par l'ajout de capacité SSD de performance dans le domaine de stockage.

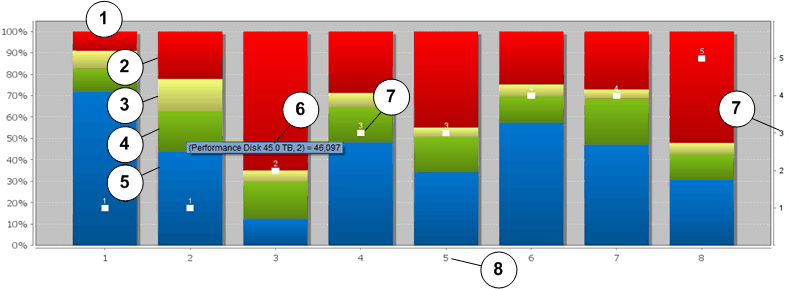

Figure : 2 Graphique de structure de niveau par classe de stockage et par priorité de QoS
- Légende
-
1 Capacité allouée du LUN 5 Capacité de stockage de LUN relative qui occupe le disque dur de capacité 2 Capacité de stockage de LUN relative qui occupe le SSD de performance 6 Info-bulle 3 Capacité de stockage de LUN relative qui occupe le SSD de capacité 7 Valeur de priorité QoS : - 1 = Prime
- 2 = Elevé
- 3 = Moyen
- 4 = Bas
- 5 = Archive
4 Capacité de stockage de LUN relative qui occupe le disque dur de performance 8 Numéro de ligne de LUN qui correspond à la liste des LUN sous le graphique
La classe de stockage de chaque région dans le LUN
La capacité de stockage de chaque région
Une valeur qui représente la priorité QoS du LUN
L'information graphique vous aide à déterminer si vos LUN sont placés dans la classe de stockage optimale et ont reçu la priorité QoS appropriée. Idéalement, les LUN avec des charges d'E/S et des exigences de capacité plus importantes sont affectés à la classe de stockage premium et utilisent le niveau de priorité QoS le plus élevé. Inversement, les LUN avec des charges d'E/S peu élevées sont affectés à une classe de stockage économique et utilisent un faible niveau de priorité QoS.
Rapports d'efficacité pour QoS plus
La boîte de dialogue Générer un rapport d'efficacité d'échelonnement automatique vous permet de visualiser le rapport d'efficacité d'échelonnement automatique. Le rapport résume les résultats de l'analyse que la fonctionnalité QoS Plus a effectué sur les LUN à échelonnement automatique dans le domaine de stockage.
- Décalage limité
- Indique le degré d'uniformité de la distribution de données et l'activité d'E/S sur l'ensemble des classes de stockage qui sont disponibles pour le LUN à échelonnement automatique. Le rapport fournit une valeur comprise entre 0 et 1. Utilisez les informations du tableau suivant comme guide lors de l'interprétation de la valeur de décalage limité.
Tableau 1 Décalage limité Valeur de décalage limité approximative Description Est proche de 1,0
Indique que l'activité d'E/S et les données de LUN sont inégalement réparties sur l'ensemble des classes de stockage disponibles.
Le LUN contient une petite quantité de données, qui résident sur les SSD de performance coûteux, qui reçoivent toute l'activité E/S. Le même LUN contient également une quantité majoritaire de données qui résident sur le stockage économique, tels que les disques de capacité, qui ne sont jamais utilisées.
QoS Plus peut bénéficier au LUN.
Est proche de 0
Indique que les données et l'activité d'E/S sont inégalement réparties sur l'ensemble des classes de stockage disponibles.
QoS Plus peut fournir peu d'avantages au LUN.
- E/S par sec. moyen
Indique le nombre d'E/S par sec. en moyenne sur le cycle d'analyse d'échelonnement automatique précédent.
- E/S par sec. maximum
Indique le nombre d'E/S par sec. pour un intervalle de deux minutes où les E/S par sec. étaient au niveau le plus élevé au cours du cycle d'analyse d'échelonnement automatique précédent.
