FC(광 섬유 채널), iSCSI 또는 Oracle FS System에 대한 두 인터페이스의 조합으로 Oracle MaxRep 복제 엔진을 구성할 수 있습니다. 다음에서는 FC 인터페이스 구성에 대해 설명합니다.
보호 계획을 만들려면 복제 엔진에서 FC 포트를 구성해야 합니다. 포트 구성 작업은 간단하지만, 다음 정보를 검토하면 구성 문제가 있을 경우 해당 문제를 파악하는 데 유용합니다. 설치 시 모두 4개의 FC 포트가 개시자 포트로 구성됩니다. 복제를 위해 복제 엔진에는 소스 및 대상 LUN에 대한 개시자 FC 포트와 대상 FC 포트가 필요합니다.
FC 연결을 위해 구성된 복제 엔진에는 총 4개의 FC 포트에 대해 FC 포트가 2개인 FC HBA 2개가 포함됩니다.
LUN 액세스를 추가 지원하고 각 복제 엔진에 필요한 물리적 포트 수를 줄이기 위해 Oracle MaxRep for SAN에서는 NPIV(노드 포트(또는 N_Port) ID 가상화)를 사용하여 설치된 HBA의 FC 포트 2개에서 가상 개시자를 만듭니다.
복제 엔진은 세 가지 유형의 HBA(호스트 버스 어댑터) 포트로 세분화됩니다.
- Initiator Ports (AIS)(개시자 포트(AIS))
복제 엔진의 포트에 대한 기본 구성은 소스 LUN 액세스(AIS)에 대한 어플라이언스 개시자 포트입니다. 개시자 포트는 SAN 패브릭 내에서 영역 분할된 대상 포트와만 통신합니다. 적절한 구성이 끝나면 복제 엔진에는 AIS 포트로 사용 가능한 4개의 가상화된 NPIV 포트가 포함됩니다. 복제 엔진에 등록된 Oracle FS System의 모든 컨트롤러 포트에 AIS 포트 영역을 분할합니다.
개시자 포트는 다음 통신에 사용됩니다.초기 동기화의 재동기화 단계 1 또는 단계 2 중 AIS 포트는 소스 LUN에 대한 읽기 전용 액세스에 사용됩니다.
재동기화 단계 1 또는 단계 2 중 AIS 포트는 소스 LUN에 대한 읽기 전용 액세스에 사용됩니다.
차등 동기화 모드에서 보호 계획에 대해 사용된 캐시가 보호 계획의 Differential File Threshold(차등 파일 임계값) 설정을 초과하면 AIS 포트가 소스 LUN에 대한 읽기 전용 액세스에 사용됩니다.
AIS 포트가 데이터 복구 중 대상 LUN에서 데이터를 읽는 데 사용됩니다.
- Initiator for Target LUN Mapping Ports (AIT)(대상 LUN 매핑 포트에 대한 개시자(AIT))
대상 LUN 액세스(AIT)에 대한 어플라이언스 개시자 포트가 SAN 패브릭 내 영역 분할된 대상 포트와만 통신합니다. 복제 엔진에 등록된 Oracle FS System의 모든 컨트롤러 포트에 AIT 포트 영역을 분할합니다. 적절한 구성이 끝나면 복제 엔진에는 AIT 포트로 사용 가능한 4개의 가상화된 NPIV 포트가 포함됩니다.
대상 포트에 대한 개시자가 다음 유형의 통신에 사용됩니다.초기 동기화, 재동기화 및 차등 동기화 모드의 모든 단계 중 대상 LUN에 대한 쓰기 액세스
Oracle FS System의 홈, 백업 및 보존 LUN에 대한 읽기-쓰기 액세스
데이터 복구 중 소스 LUN에 대한 쓰기 작업
- Target Ports (AT)(대상 포트(AT))
- 어플라이언스 대상(AT) 포트가 SAN 패브릭 내 영역 분할된 개시자 포트와만 통신합니다. 적절한 구성이 끝나면 복제 엔진에는 AT 포트로 사용 가능한 2개의 물리적 포트가 포함됩니다. 영역 분할된 개시자 포트는 다음과 같습니다.
복제 엔진에 등록된 Oracle FS System의 모든 컨트롤러 포트
복제 엔진에서 내보낸 가상 스냅샷을 마운트하는 호스트
대상 포트가 다음 유형의 통신에 사용됩니다.차등 동기화 모드 중 AT 포트가 기본 Oracle FS System의 컨트롤러에 있는 분할 드라이버를 통해 소스 LUN에 대한 쓰기를 수락합니다.
가상 스냅샷을 호스트로 내보내면 AT 포트를 통해 호스트가 가상 스냅샷에 액세스합니다.

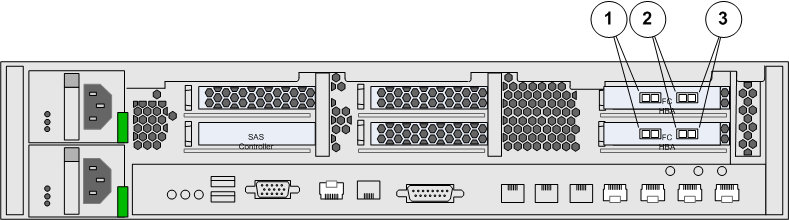

- 범례
1 AT 포트 3 AIT, 가상 포트 1-8 2 AIS 포트, 가상 포트 1-8
