FC, iSCSI 또는 Oracle FS System에 대한 두 인터페이스의 조합으로 Oracle MaxRep 복제 엔진을 구성할 수 있습니다. 다음에서는 iSCSI 인터페이스 구성에 대해 설명합니다.
보호 계획을 만들어 사용하려면 복제 엔진 iSCSI 포트를 네트워크에 연결하고 IP 주소를 구성합니다. 복제를 위해 복제 엔진에는 소스 LUN, 대상 LUN 및 대상 포트에 대한 개시자 iSCSI 포트가 필요합니다.
iSCSI 복제를 위해 복제 엔진에는 세 가지 유형의 iSCSI 포트가 필요합니다.
- Initiator Ports (AIS)(개시자 포트(AIS))
- 개시자 포트는 다음 통신에 사용됩니다.
초기 동기화의 재동기화 단계 1 또는 단계 2 중 AIS 포트는 소스 LUN에 대한 읽기 전용 액세스에 사용됩니다.
재동기화 단계 1 또는 단계 2 중 AIS 포트는 소스 LUN에 대한 읽기 전용 액세스에 사용됩니다.
차등 동기화 모드에서 보호 계획에 대해 사용된 캐시가 보호 계획의 Differential File Threshold(차등 파일 임계값) 설정을 초과하면 AIS 포트가 소스 LUN에 대한 읽기 전용 액세스에 사용됩니다.
AIS 포트가 데이터 복구 중 대상 LUN에서 데이터를 읽는 데 사용됩니다.
- Initiator for Target LUN Mapping Ports (AIT)(대상 LUN 매핑 포트에 대한 개시자(AIT))
- 대상 포트에 대한 개시자가 다음 유형의 통신에 사용됩니다.
초기 동기화, 재동기화 및 차등 동기화 모드의 모든 단계 중 대상 LUN에 대한 쓰기 액세스
Oracle FS System의 홈, 백업 및 보존 LUN에 대한 읽기-쓰기 액세스
데이터 복구 중 소스 LUN에 대한 쓰기 작업
- Target Ports (AT)(대상 포트(AT))
- 대상 포트가 다음 유형의 통신에 사용됩니다.
차등 동기화 모드 중 AT 포트가 기본 Oracle FS System의 컨트롤러에 있는 분할 드라이버를 통해 소스 LUN에 대한 쓰기를 수락합니다.
가상 스냅샷을 호스트로 내보내면 AT 포트를 통해 호스트가 가상 스냅샷에 액세스합니다.
모든 복제 엔진에는 eth0 및 eth2의 관리 연결에서 사용 가능한 대상(AT) 포트가 포함되어 있습니다. 원하는 경우 iSCSI를 사용하여 소스 및 대상 Oracle FS System을 연결할 수 있습니다. FC에 대해서만 구성된 복제 엔진에는 iSCSI 개시자 기능이 없습니다. iSCSI 복제 구성을 제공하거나 확장하려면 iSCSI NIC(네트워크 인터페이스 카드)를 설치해야 합니다.

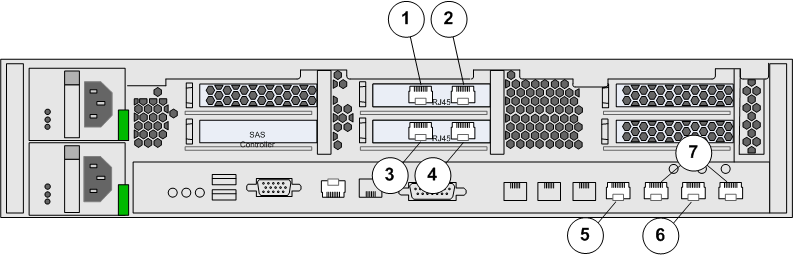

- 범례
1 AIS 포트 5 AT 포트 2 AT 포트 6 AIT 포트 3 AIT 포트 7 관리 포트 4 AIS 포트

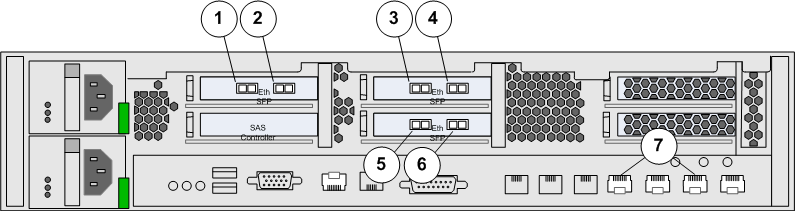

- 범례
1 AT 포트(eth9) 5 AIT 포트(eth5) 2 AIT 포트(eth8) 6 AIS 포트(eth4) 3 AIS 포트(eth7) 7 관리 포트(Eth0, Eth2) 4 AT 포트(eth6)
